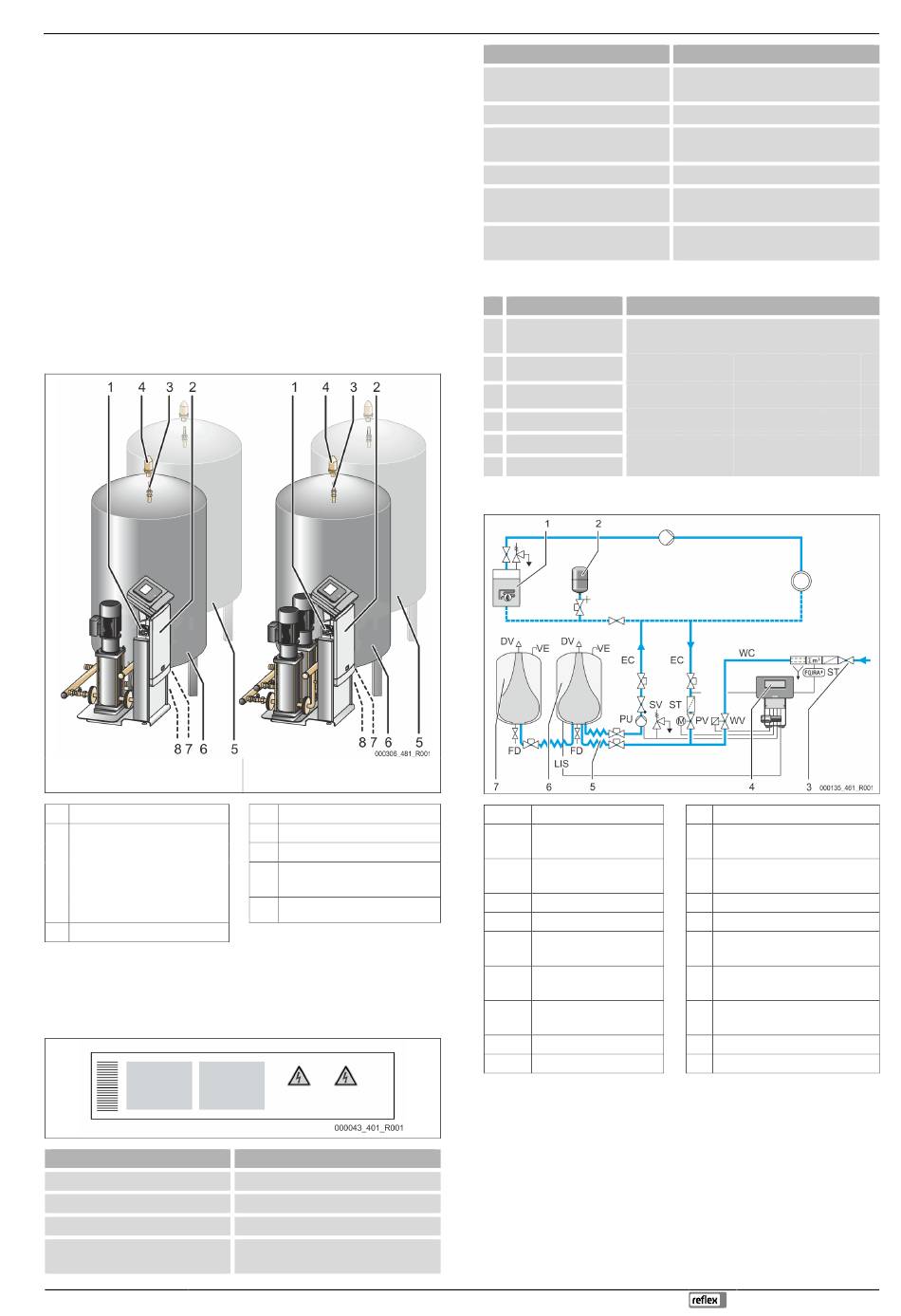

4
Popis prístrojov
4.1
Popis
Variomat VS 2-1/140 a VS2-2/140 je čerpadlami riadená stanica udržiavania
tlaku, odplyňovania a dopĺňania pre vykurovacie systémy a chladiace systémy. V
podstate Variomat pozostáva z riadiacej jednotky s čerpadlami a minimálne
jednej expanznej nádoby. Membrána v expanznej nádobe ju delí na priestor
vzduchu a priestor vody. Tak sa zabráni prieniku atmosférického kyslíka do
expanznej nádoby.
Variomat VS 2-1/140 a VS2-2/140 ponúka nasledujúce bezpečnosti:
•
Optimalizácia všetkých procesov k udržiavaniu tlaku, odplyňovania a
dopĺňania.
–
Žiadne priame nasávanie vzduchu prostredníctvom kontroly
udržiavania tlaku s automatickým dopĺňaním.
–
Žiadne cirkulačné problémy prostredníctvom voľných bublín v
cirkulujúcej vode.
–
Redukcia koróznych škôd prostredníctvom extrakcie kyslíka z plniacej
a dopĺňanej vody.
4.2
Prehľadné zobrazenie
Variomat s čerpadlom (VS 1-1/140)
1
Hlavný vypínač
2
Riadiaca jednotka
•
Prípojný diel pre
čerpadlo(á)
•
Ovládací diel pre
riadenie „Reflex Control
Touch"
3
Vyrovnávací oblúk „VE"
4.3
Identifikácia
4.3.1
Typový štítok
Na typovom štítku nájdete údaje k výrobcovi, roku výroby, výrobnému číslu, ako
aj technickým údajom.
Zápis na typovom štítku
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
Variomat s dvoma čerpadlami (VS 1-
2/140)
4
Odplyňovací ventil „DV"
5
Prídavná nádoba „VF"
6
Základná nádoba „VF"
7
Plniaci a vyprázdňovací kohúť
"FD"
8
Meranie úrovne „LIS"
Význam
Označenie prístrojov
Sériové číslo
Minimálny / Maximálny prípustný tlak
Maximálna trvalá prevádzková teplota
Variomat 140 — 25.09.2020 - Rev. A
Zápis na typovom štítku
min. / max. allowable temperature
/ flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2
Typový kód
č.
1
Označenie riadiacej
jednotky
2
Počet čerpadiel
Variomat VS 1- 1 VG 500 l, VF 500 l
3
Základná nádoba „VG"
4
Menovitý objem
5
Prídavná nádoba „VF"
6
Menovitý objem
4.4
Funkcia
1
Vykurovacie zariadenie
2
Tlaková expanzná
nádoba „MAG"
3
Reflex Fillset Impuls
4
Riadiaca jednotka
5
Hydraulické prívody
6
Vzdušný priestor
základnej nádoby
Vzdušný priestor
7
sekundárnej nádoby
ST
Zachytávač nečistôt
FQIRA+ Kontaktný vodomer
WC
Dopĺňacie potrubie
Expanzná nádoba
Tu môžu byť pripojené základná nádoba a voliteľne viaceré prídavné nádoby.
Membrána delí nádoby na vzduchový priestor a priestor s vodou a bráni tak
prieniku vzdušného kyslíka do expanznej vody. Vzdušný priestor je v spojení cez
potrubie „VE" s atmosférou. Základná nádoba sa spája s riadiacou jednotkou
hydraulicky flexibilne. To zabezpečuje funkcia merania úrovne „LIS", ktorá
pracuje s tlakovou meracou dózou.
Riadiaca jednotka
Riadiaca jednotka obsahuje hydraulické zariadenie a riadenie. Tlak sa
zaznamenáva cez senzor tlaku „PIS", úroveň cez tlakovú meraciu dózu „LIS" a
zobrazí sa na displeji riadenia.
Popis prístrojov
Význam
Minimálna / maximálna prípustná
teplota / prívodná teplota TS
Rok výroby
Z výroby nastavený minimálny
prevádzkový tlak
Nastavený minimálny prevádzkový tlak
Z výroby nastavený reakčný tlak
poistného ventilu
Nastavený reakčný tlak poistného
ventilu
Typový kľúč (príklad)
1
2
3
4
5
6
WV Doplňujúci ventil
PIS Senzor tlaku
PV Prepúšťací ventil (guľový kohút
motora)
PU Čerpadlo (udržiavanie tlaku)
SV Poistný ventil
EC Expanzné potrubie
FD Plniaci a vyprázdňovací kohút
LIS Tlaková meracia sonda k
zisteniu hladiny stavu vody
DV Odplyňovací ventil
VE Vetranie a odvzdušnenie
Slovensky — 195
