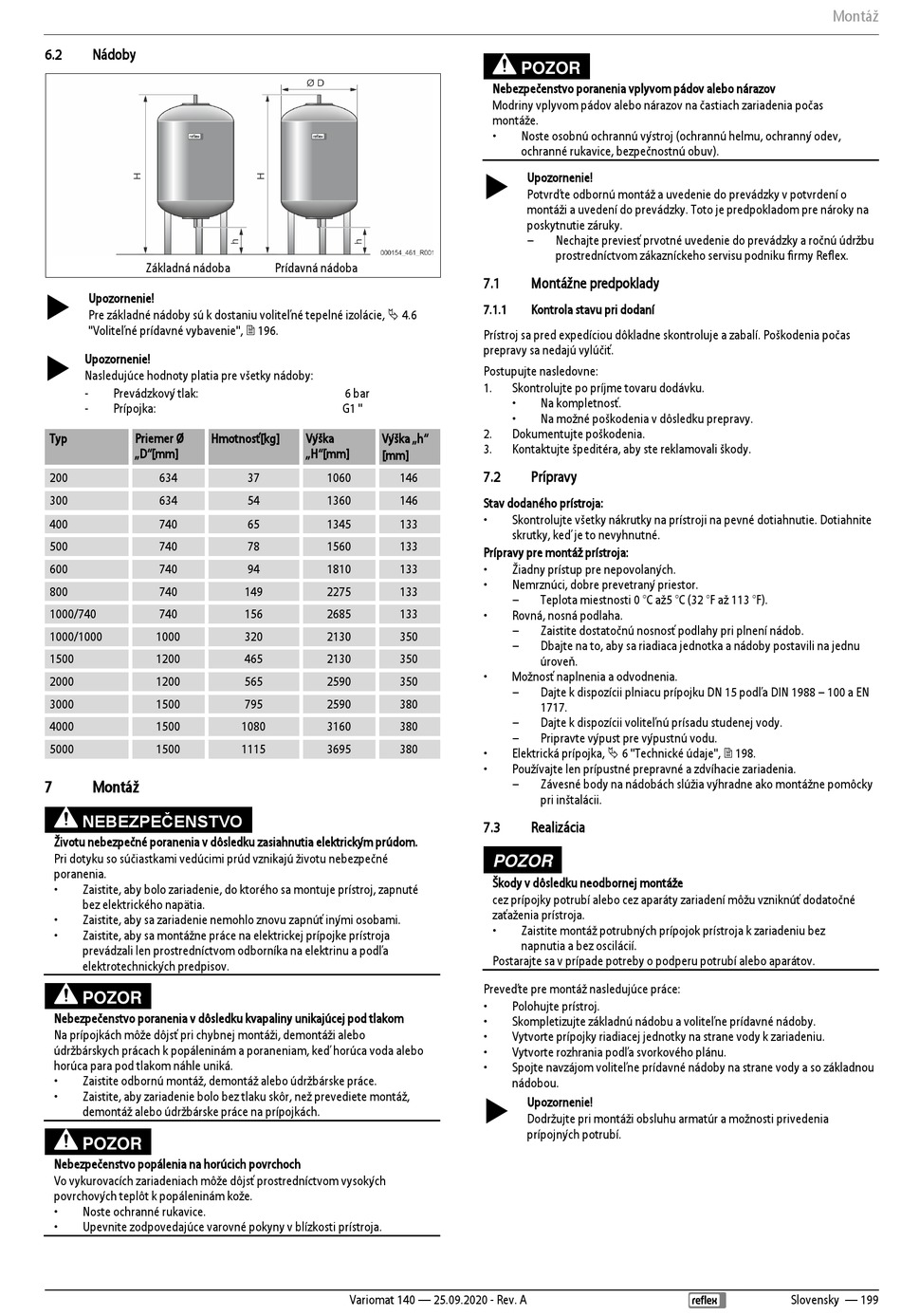

6.2
Nádoby
Základná nádoba
Upozornenie!
Pre základné nádoby sú k dostaniu voliteľné tepelné izolácie, 4.6
"Voliteľné prídavné vybavenie", 196.
Upozornenie!
Nasledujúce hodnoty platia pre všetky nádoby:
-
Prevádzkový tlak:
-
Prípojka:
Typ
Priemer Ø
Hmotnosť[kg]
„D"[mm]
200
634
300
634
400
740
500
740
600
740
800
740
1000/740
740
1000/1000
1000
1500
1200
2000
1200
3000
1500
4000
1500
5000
1500
7
Montáž
NEBEZPEČENSTVO
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým prúdom.
Pri dotyku so súčiastkami vedúcimi prúd vznikajú životu nebezpečné
poranenia.
•
Zaistite, aby bolo zariadenie, do ktorého sa montuje prístroj, zapnuté
bez elektrického napätia.
•
Zaistite, aby sa zariadenie nemohlo znovu zapnúť inými osobami.
•
Zaistite, aby sa montážne práce na elektrickej prípojke prístroja
prevádzali len prostredníctvom odborníka na elektrinu a podľa
elektrotechnických predpisov.
POZOR
Nebezpečenstvo poranenia v dôsledku kvapaliny unikajúcej pod tlakom
Na prípojkách môže dôjsť pri chybnej montáži, demontáži alebo
údržbárskych prácach k popáleninám a poraneniam, keď horúca voda alebo
horúca para pod tlakom náhle uniká.
•
Zaistite odbornú montáž, demontáž alebo údržbárske práce.
•
Zaistite, aby zariadenie bolo bez tlaku skôr, než prevediete montáž,
demontáž alebo údržbárske práce na prípojkách.
POZOR
Nebezpečenstvo popálenia na horúcich povrchoch
Vo vykurovacích zariadeniach môže dôjsť prostredníctvom vysokých
povrchových teplôt k popáleninám kože.
•
Noste ochranné rukavice.
•
Upevnite zodpovedajúce varovné pokyny v blízkosti prístroja.
Prídavná nádoba
6 bar
G1 "
Výška
Výška „h"
„H"[mm]
[mm]
37
1060
146
54
1360
146
65
1345
133
78
1560
133
94
1810
133
149
2275
133
156
2685
133
320
2130
350
465
2130
350
565
2590
350
795
2590
380
1080
3160
380
1115
3695
380
Variomat 140 — 25.09.2020 - Rev. A
POZOR
Nebezpečenstvo poranenia vplyvom pádov alebo nárazov
Modriny vplyvom pádov alebo nárazov na častiach zariadenia počas
montáže.
•
Noste osobnú ochrannú výstroj (ochrannú helmu, ochranný odev,
ochranné rukavice, bezpečnostnú obuv).
Upozornenie!
Potvrďte odbornú montáž a uvedenie do prevádzky v potvrdení o
montáži a uvedení do prevádzky. Toto je predpokladom pre nároky na
poskytnutie záruky.
–
Nechajte previesť prvotné uvedenie do prevádzky a ročnú údržbu
prostredníctvom zákazníckeho servisu podniku firmy Reflex.
7.1
Montážne predpoklady
7.1.1
Kontrola stavu pri dodaní
Prístroj sa pred expedíciou dôkladne skontroluje a zabalí. Poškodenia počas
prepravy sa nedajú vylúčiť.
Postupujte nasledovne:
1.
Skontrolujte po príjme tovaru dodávku.
•
Na kompletnosť.
•
Na možné poškodenia v dôsledku prepravy.
2.
Dokumentujte poškodenia.
3.
Kontaktujte špeditéra, aby ste reklamovali škody.
7.2
Prípravy
Stav dodaného prístroja:
•
Skontrolujte všetky nákrutky na prístroji na pevné dotiahnutie. Dotiahnite
skrutky, keď je to nevyhnutné.
Prípravy pre montáž prístroja:
•
Žiadny prístup pre nepovolaných.
•
Nemrznúci, dobre prevetraný priestor.
–
Teplota miestnosti 0 °C až5 °C (32 °F až 113 °F).
•
Rovná, nosná podlaha.
–
Zaistite dostatočnú nosnosť podlahy pri plnení nádob.
–
Dbajte na to, aby sa riadiaca jednotka a nádoby postavili na jednu
úroveň.
•
Možnosť naplnenia a odvodnenia.
–
Dajte k dispozícii plniacu prípojku DN 15 podľa DIN 1988 – 100 a EN
1717.
–
Dajte k dispozícii voliteľnú prísadu studenej vody.
–
Pripravte výpust pre výpustnú vodu.
•
Elektrická prípojka, 6 "Technické údaje", 198.
•
Používajte len prípustné prepravné a zdvíhacie zariadenia.
–
Závesné body na nádobách slúžia výhradne ako montážne pomôcky
pri inštalácii.
7.3
Realizácia
POZOR
Škody v dôsledku neodbornej montáže
cez prípojky potrubí alebo cez aparáty zariadení môžu vzniknúť dodatočné
zaťaženia prístroja.
•
Zaistite montáž potrubných prípojok prístroja k zariadeniu bez
napnutia a bez oscilácií.
Postarajte sa v prípade potreby o podperu potrubí alebo aparátov.
Preveďte pre montáž nasledujúce práce:
•
Polohujte prístroj.
•
Skompletizujte základnú nádobu a voliteľne prídavné nádoby.
•
Vytvorte prípojky riadiacej jednotky na strane vody k zariadeniu.
•
Vytvorte rozhrania podľa svorkového plánu.
•
Spojte navzájom voliteľne prídavné nádoby na strane vody a so základnou
nádobou.
Upozornenie!
Dodržujte pri montáži obsluhu armatúr a možnosti privedenia
prípojných potrubí.
Montáž
Slovensky — 199
