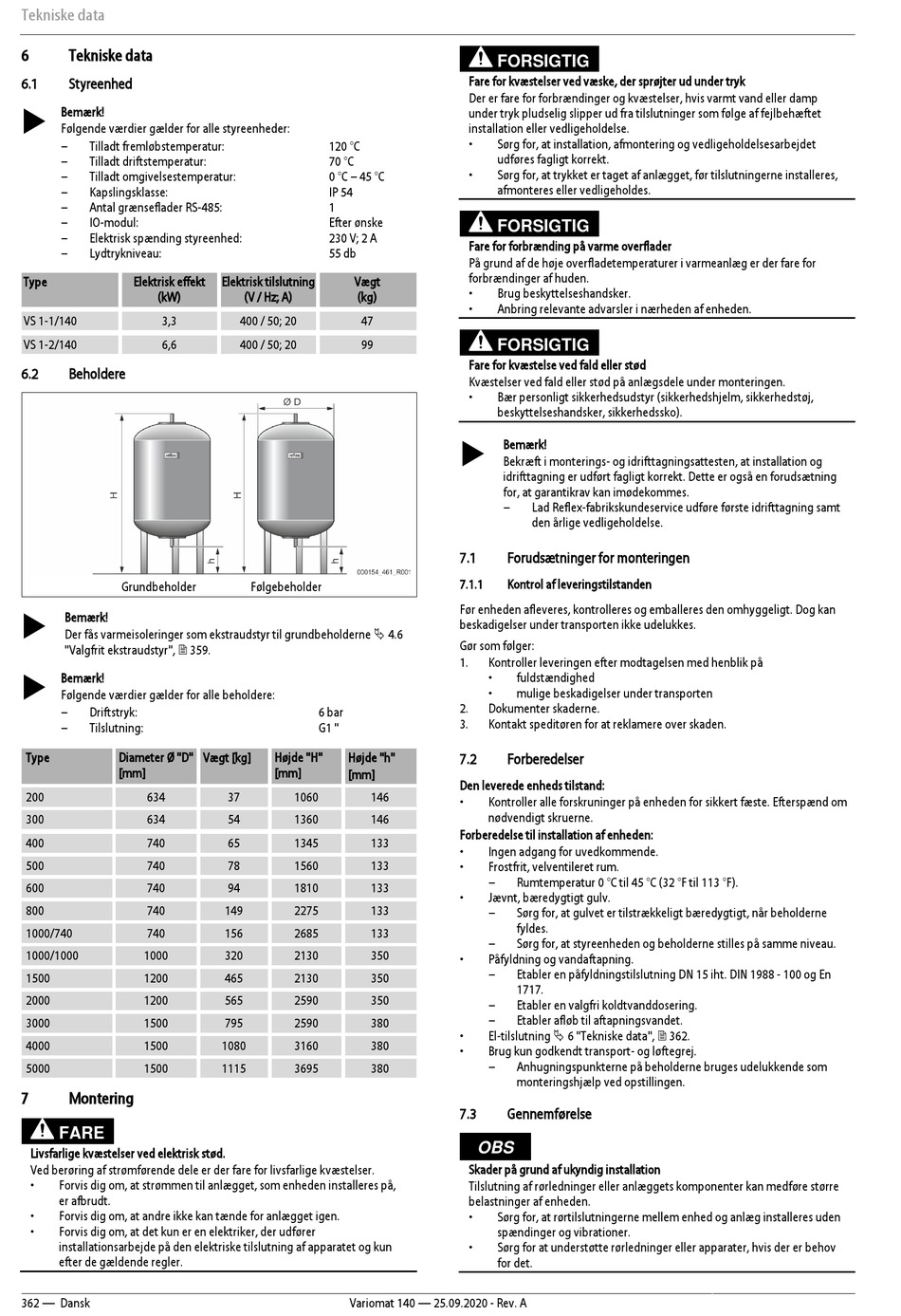

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 362

Tekniske data
6 Tekniske data
6.1 Styreenhed

Bemærk!
Følgende værdier gælder for alle styreenheder:
– Tilladt fremløbstemperatur:
– Tilladt driftstemperatur:
– Tilladt omgivelsestemperatur:
– Kapslingsklasse:
– Antal grænseflader RS-485:
– IO-modul:
– Elektrisk spænding styreenhed:
– Lydtrykniveau:
Type Elektrisk effekt
(kW)
VS 1-1/140 3,3
VS 1-2/140 6,6
6.2 Beholdere
Grundbeholder
 Bemærk!
Der fås varmeisoleringer som ekstraudstyr til grundbeholderne  4.6
"Valgfrit ekstraudstyr",  359.
 Bemærk!
Følgende værdier gælder for alle beholdere:
– Driftstryk:
– Tilslutning:
Type Diameter Ø "D"
[mm]
200 634
300 634
400 740
500 740
600 740
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
7 Montering
FARE
Livsfarlige kvæstelser ved elektrisk stød.
Ved berøring af strømførende dele er der fare for livsfarlige kvæstelser.
• Forvis dig om, at strømmen til anlægget, som enheden installeres på,
er afbrudt.
• Forvis dig om, at andre ikke kan tænde for anlægget igen.
• Forvis dig om, at det kun er en elektriker, der udfører
installationsarbejde på den elektriske tilslutning af apparatet og kun
efter de gældende regler.
362 — Dansk
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Efter ønske
230 V; 2 A
55 db
Elektrisk tilslutning Vægt
(V / Hz; A) (kg)
400 / 50; 20 47
400 / 50; 20 99
Følgebeholder
6 bar
G1 "
Vægt [kg] Højde "H" Højde "h"
[mm]
[mm]
37 1060 146
54 1360 146
65 1345 133
78 1560 133
94 1810 133
149 2275 133
156 2685 133
320 2130 350
465 2130 350
565 2590 350
795 2590 380
1080 3160 380
1115 3695 380
Variomat 140 — 25.09.2020 - Rev. A
FORSIGTIG
Fare for kvæstelser ved væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp
under tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet
installation eller vedligeholdelse.
• Sørg for, at installation, afmontering og vedligeholdelsesarbejdet
udføres fagligt korrekt.
• Sørg for, at trykket er taget af anlægget, før tilslutningerne installeres,
afmonteres eller vedligeholdes.
FORSIGTIG
Fare for forbrænding på varme overflader
På grund af de høje overfladetemperaturer i varmeanlæg er der fare for
forbrændinger af huden.
• Brug beskyttelseshandsker.
• Anbring relevante advarsler i nærheden af enheden.
FORSIGTIG
Fare for kvæstelse ved fald eller stød
Kvæstelser ved fald eller stød på anlægsdele under monteringen.
• Bær personligt sikkerhedsudstyr (sikkerhedshjelm, sikkerhedstøj,
beskyttelseshandsker, sikkerhedssko).
 Bemærk!
Bekræft i monterings- og idrifttagningsattesten, at installation og
idrifttagning er udført fagligt korrekt. Dette er også en forudsætning
for, at garantikrav kan imødekommes.
– Lad Reflex-fabrikskundeservice udføre første idrifttagning samt
den årlige vedligeholdelse.
7.1 Forudsætninger for monteringen
7.1.1 Kontrol af leveringstilstanden
Før enheden afleveres, kontrolleres og emballeres den omhyggeligt. Dog kan
beskadigelser under transporten ikke udelukkes.
Gør som følger:
1. Kontroller leveringen efter modtagelsen med henblik på
• fuldstændighed
• mulige beskadigelser under transporten
2. Dokumenter skaderne.
3. Kontakt speditøren for at reklamere over skaden.
7.2 Forberedelser
Den leverede enheds tilstand:
• Kontroller alle forskruninger på enheden for sikkert fæste. Efterspænd om
nødvendigt skruerne.
Forberedelse til installation af enheden:
• Ingen adgang for uvedkommende.
• Frostfrit, velventileret rum.
– Rumtemperatur 0 °C til 45 °C (32 °F til 113 °F).
• Jævnt, bæredygtigt gulv.
– Sørg for, at gulvet er tilstrækkeligt bæredygtigt, når beholderne
fyldes.
– Sørg for, at styreenheden og beholderne stilles på samme niveau.
• Påfyldning og vandaftapning.
– Etabler en påfyldningstilslutning DN 15 iht. DIN 1988 - 100 og En
1717.
– Etabler en valgfri koldtvanddosering.
– Etabler afløb til aftapningsvandet.
• El-tilslutning  6 "Tekniske data",  362.
• Brug kun godkendt transport- og løftegrej.
– Anhugningspunkterne på beholderne bruges udelukkende som
monteringshjælp ved opstillingen.
7.3 Gennemførelse
OBS
Skader på grund af ukyndig installation
Tilslutning af rørledninger eller anlæggets komponenter kan medføre større
belastninger af enheden.
• Sørg for, at rørtilslutningerne mellem enhed og anlæg installeres uden
spændinger og vibrationer.
• Sørg for at understøtte rørledninger eller apparater, hvis der er behov
for det.
