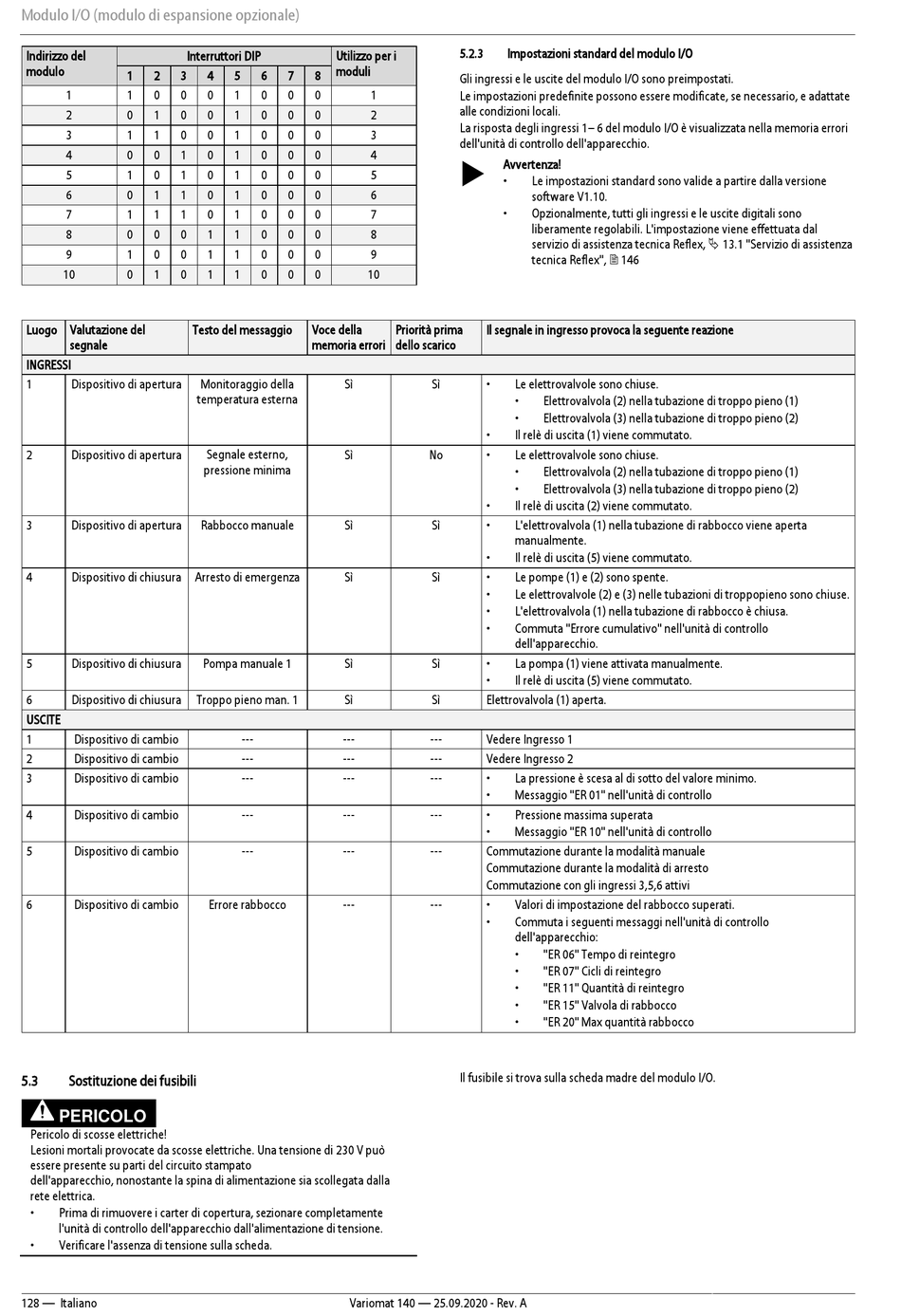

Modulo I/O (modulo di espansione opzionale)
Indirizzo del
Interruttori DIP
modulo
1
2
3
1
1
0
0
2
0
1
0
3
1
1
0
4
0
0
1
5
1
0
1
6
0
1
1
7
1
1
1
8
0
0
0
9
1
0
0
10
0
1
0
Luogo Valutazione del
segnale
INGRESSI
1
Dispositivo di apertura
2
Dispositivo di apertura
3
Dispositivo di apertura
4
Dispositivo di chiusura Arresto di emergenza
5
Dispositivo di chiusura
6
Dispositivo di chiusura
USCITE
1
Dispositivo di cambio
2
Dispositivo di cambio
3
Dispositivo di cambio
4
Dispositivo di cambio
5
Dispositivo di cambio
6
Dispositivo di cambio
5.3
Sostituzione dei fusibili
PERICOLO
Pericolo di scosse elettriche!
Lesioni mortali provocate da scosse elettriche. Una tensione di 230 V può
essere presente su parti del circuito stampato
dell'apparecchio, nonostante la spina di alimentazione sia scollegata dalla
rete elettrica.
•
Prima di rimuovere i carter di copertura, sezionare completamente
l'unità di controllo dell'apparecchio dall'alimentazione di tensione.
•
Verificare l'assenza di tensione sulla scheda.
128 — Italiano
Utilizzo per i
moduli
4
5
6
7
8
0
1
0
0
0
0
1
0
0
0
0
1
0
0
0
0
1
0
0
0
0
1
0
0
0
0
1
0
0
0
0
1
0
0
0
1
1
0
0
0
1
1
0
0
0
1
1
0
0
0
Testo del messaggio
Voce della
memoria errori
Monitoraggio della
Sì
temperatura esterna
Segnale esterno,
Sì
pressione minima
Rabbocco manuale
Sì
Sì
Pompa manuale 1
Sì
Troppo pieno man. 1
Sì
---
---
---
---
---
---
---
---
---
---
Errore rabbocco
---
Variomat 140 — 25.09.2020 - Rev. A
5.2.3
Impostazioni standard del modulo I/O
Gli ingressi e le uscite del modulo I/O sono preimpostati.
1
Le impostazioni predefinite possono essere modificate, se necessario, e adattate
alle condizioni locali.
2
La risposta degli ingressi 1– 6 del modulo I/O è visualizzata nella memoria errori
3
dell'unità di controllo dell'apparecchio.
4
Avvertenza!
5
•
Le impostazioni standard sono valide a partire dalla versione
6
software V1.10.
•
Opzionalmente, tutti gli ingressi e le uscite digitali sono
7
liberamente regolabili. L'impostazione viene effettuata dal
8
servizio di assistenza tecnica Reflex, 13.1 "Servizio di assistenza
9
tecnica Reflex", 146
10
Priorità prima
Il segnale in ingresso provoca la seguente reazione
dello scarico
Sì
•
Le elettrovalvole sono chiuse.
•
•
•
Il relè di uscita (1) viene commutato.
No
•
Le elettrovalvole sono chiuse.
•
•
•
Il relè di uscita (2) viene commutato.
Sì
•
L'elettrovalvola (1) nella tubazione di rabbocco viene aperta
manualmente.
•
Il relè di uscita (5) viene commutato.
Sì
•
Le pompe (1) e (2) sono spente.
•
Le elettrovalvole (2) e (3) nelle tubazioni di troppopieno sono chiuse.
•
L'elettrovalvola (1) nella tubazione di rabbocco è chiusa.
•
Commuta "Errore cumulativo" nell'unità di controllo
dell'apparecchio.
Sì
•
La pompa (1) viene attivata manualmente.
•
Il relè di uscita (5) viene commutato.
Sì
Elettrovalvola (1) aperta.
---
Vedere Ingresso 1
---
Vedere Ingresso 2
---
•
La pressione è scesa al di sotto del valore minimo.
•
Messaggio "ER 01" nell'unità di controllo
---
•
Pressione massima superata
•
Messaggio "ER 10" nell'unità di controllo
---
Commutazione durante la modalità manuale
Commutazione durante la modalità di arresto
Commutazione con gli ingressi 3,5,6 attivi
---
•
Valori di impostazione del rabbocco superati.
•
Commuta i seguenti messaggi nell'unità di controllo
dell'apparecchio:
•
•
•
•
•
Il fusibile si trova sulla scheda madre del modulo I/O.
Elettrovalvola (2) nella tubazione di troppo pieno (1)
Elettrovalvola (3) nella tubazione di troppo pieno (2)
Elettrovalvola (2) nella tubazione di troppo pieno (1)
Elettrovalvola (3) nella tubazione di troppo pieno (2)
"ER 06" Tempo di reintegro
"ER 07" Cicli di reintegro
"ER 11" Quantità di reintegro
"ER 15" Valvola di rabbocco
"ER 20" Max quantità rabbocco
