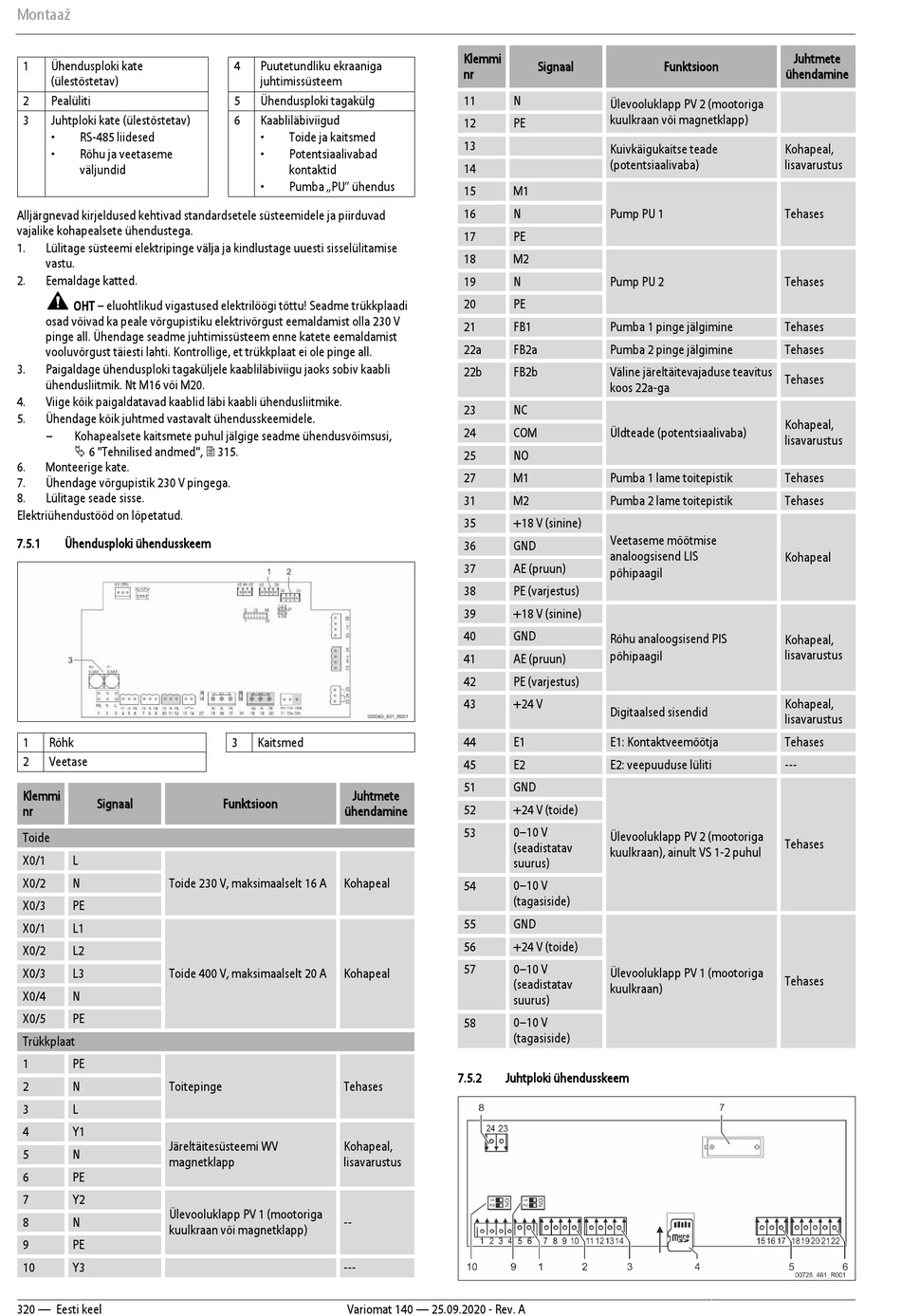

Montaaž
1
Ühendusploki kate
(ülestõstetav)
2
Pealüliti
3
Juhtploki kate (ülestõstetav)
•
RS-485 liidesed
•
Rõhu ja veetaseme
väljundid
Alljärgnevad kirjeldused kehtivad standardsetele süsteemidele ja piirduvad
vajalike kohapealsete ühendustega.
1.
Lülitage süsteemi elektripinge välja ja kindlustage uuesti sisselülitamise
vastu.
2.
Eemaldage katted.
OHT – eluohtlikud vigastused elektrilöögi tõttu! Seadme trükkplaadi
osad võivad ka peale võrgupistiku elektrivõrgust eemaldamist olla 230 V
pinge all. Ühendage seadme juhtimissüsteem enne katete eemaldamist
vooluvõrgust täiesti lahti. Kontrollige, et trükkplaat ei ole pinge all.
3.
Paigaldage ühendusploki tagaküljele kaabliläbiviigu jaoks sobiv kaabli
ühendusliitmik. Nt M16 või M20.
4.
Viige kõik paigaldatavad kaablid läbi kaabli ühendusliitmike.
5.
Ühendage kõik juhtmed vastavalt ühendusskeemidele.
–
Kohapealsete kaitsmete puhul jälgige seadme ühendusvõimsusi,
6 "Tehnilised andmed", 315.
6.
Monteerige kate.
7.
Ühendage võrgupistik 230 V pingega.
8.
Lülitage seade sisse.
Elektriühendustööd on lõpetatud.
7.5.1
Ühendusploki ühendusskeem
1
Rõhk
2
Veetase
Klemmi
Signaal
nr
Toide
X0/1
L
X0/2
N
Toide 230 V, maksimaalselt 16 A
X0/3
PE
X0/1
L1
X0/2
L2
X0/3
L3
Toide 400 V, maksimaalselt 20 A
X0/4
N
X0/5
PE
Trükkplaat
1
PE
2
N
Toitepinge
3
L
4
Y1
Järeltäitesüsteemi WV
5
N
magnetklapp
6
PE
7
Y2
Ülevooluklapp PV 1 (mootoriga
8
N
kuulkraan või magnetklapp)
9
PE
10
Y3
320 — Eesti keel
4
Puutetundliku ekraaniga
juhtimissüsteem
5
Ühendusploki tagakülg
6
Kaabliläbiviigud
•
Toide ja kaitsmed
•
Potentsiaalivabad
kontaktid
•
Pumba „PU" ühendus
3
Kaitsmed
Juhtmete
Funktsioon
ühendamine
Kohapeal
Kohapeal
Tehases
Kohapeal,
lisavarustus
--
---
Variomat 140 — 25.09.2020 - Rev. A
Klemmi
Signaal
nr
11
N
Ülevooluklapp PV 2 (mootoriga
kuulkraan või magnetklapp)
12
PE
13
Kuivkäigukaitse teade
(potentsiaalivaba)
14
15
M1
16
N
Pump PU 1
17
PE
18
M2
19
N
Pump PU 2
20
PE
21
FB1
Pumba 1 pinge jälgimine
22a
FB2a
Pumba 2 pinge jälgimine
Väline järeltäitevajaduse teavitus
22b
FB2b
koos 22a-ga
23
NC
24
COM
Üldteade (potentsiaalivaba)
25
NO
27
M1
Pumba 1 lame toitepistik
31
M2
Pumba 2 lame toitepistik
35
+18 V (sinine)
Veetaseme mõõtmise
36
GND
analoogsisend LIS
37
AE (pruun)
põhipaagil
38
PE (varjestus)
39
+18 V (sinine)
40
GND
Rõhu analoogsisend PIS
põhipaagil
41
AE (pruun)
42
PE (varjestus)
43
+24 V
Digitaalsed sisendid
44
E1
E1: Kontaktveemõõtja
45
E2
E2: veepuuduse lüliti
51
GND
52
+24 V (toide)
0–10 V
53
Ülevooluklapp PV 2 (mootoriga
(seadistatav
kuulkraan), ainult VS 1-2 puhul
suurus)
0–10 V
54
(tagasiside)
55
GND
56
+24 V (toide)
57
0–10 V
Ülevooluklapp PV 1 (mootoriga
(seadistatav
kuulkraan)
suurus)
58
0–10 V
(tagasiside)
7.5.2
Juhtploki ühendusskeem
Juhtmete
Funktsioon
ühendamine
Kohapeal,
lisavarustus
Tehases
Tehases
Tehases
Tehases
Tehases
Kohapeal,
lisavarustus
Tehases
Tehases
Kohapeal
Kohapeal,
lisavarustus
Kohapeal,
lisavarustus
Tehases
---
Tehases
Tehases
