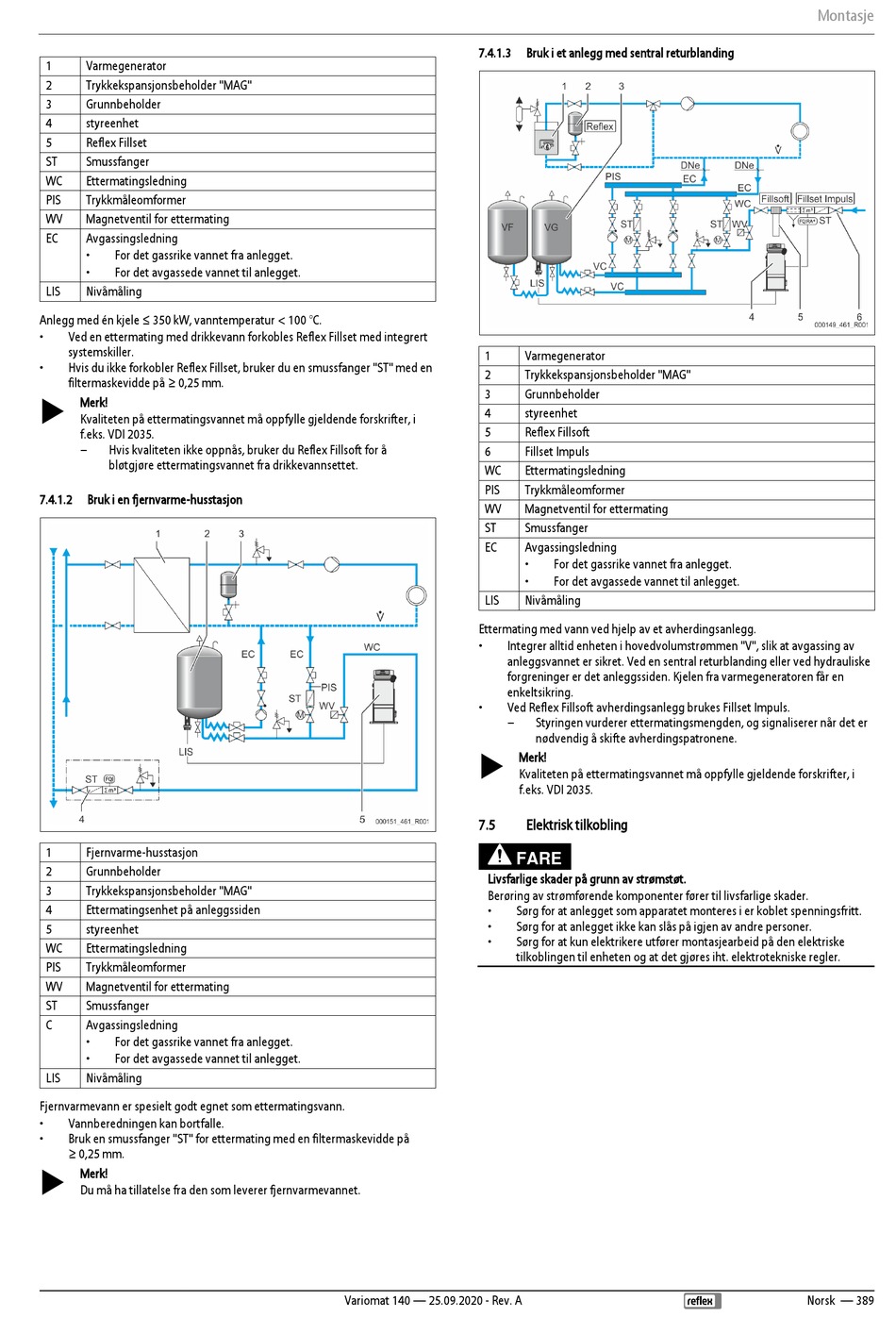

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 389

1 Varmegenerator
2 Trykkekspansjonsbeholder "MAG"
3 Grunnbeholder
4 styreenhet
5 Reflex Fillset
ST Smussfanger
WC Ettermatingsledning
PIS Trykkmåleomformer
WV Magnetventil for ettermating
EC Avgassingsledning
• For det gassrike vannet fra anlegget.
• For det avgassede vannet til anlegget.
LIS Nivåmåling
Anlegg med én kjele ≤ 350 kW, vanntemperatur < 100 °C.
• Ved en ettermating med drikkevann forkobles Reflex Fillset med integrert
systemskiller.
• Hvis du ikke forkobler Reflex Fillset, bruker du en smussfanger "ST" med en
filtermaskevidde på ≥ 0,25 mm.
 Merk!
Kvaliteten på ettermatingsvannet må oppfylle gjeldende forskrifter, i
f.eks. VDI 2035.
– Hvis kvaliteten ikke oppnås, bruker du Reflex Fillsoft for å
bløtgjøre ettermatingsvannet fra drikkevannsettet.
7.4.1.2 Bruk i en fjernvarme-husstasjon
1 Fjernvarme-husstasjon
2 Grunnbeholder
3 Trykkekspansjonsbeholder "MAG"
4 Ettermatingsenhet på anleggssiden
5 styreenhet
WC Ettermatingsledning
PIS Trykkmåleomformer
WV Magnetventil for ettermating
ST Smussfanger
C Avgassingsledning
• For det gassrike vannet fra anlegget.
• For det avgassede vannet til anlegget.
LIS Nivåmåling
Fjernvarmevann er spesielt godt egnet som ettermatingsvann.
• Vannberedningen kan bortfalle.
• Bruk en smussfanger "ST" for ettermating med en filtermaskevidde på
≥ 0,25 mm.
 Merk!
Du må ha tillatelse fra den som leverer fjernvarmevannet.
7.4.1.3
1
2
3
4
5
6
WC
PIS
WV
ST
EC
LIS
Ettermating med vann ved hjelp av et avherdingsanlegg.
• Integrer alltid enheten i hovedvolumstrømmen "V", slik at avgassing av
anleggsvannet er sikret. Ved en sentral returblanding eller ved hydrauliske
forgreninger er det anleggssiden. Kjelen fra varmegeneratoren får en
enkeltsikring.
• Ved Reflex Fillsoft avherdingsanlegg brukes Fillset Impuls.
–

7.5
Livsfarlige skader på grunn av strømstøt.
Berøring av strømførende komponenter fører til livsfarlige skader.
•
•
•
Variomat 140 — 25.09.2020 - Rev. A
Bruk i et anlegg med sentral returblanding
Varmegenerator
Trykkekspansjonsbeholder "MAG"
Grunnbeholder
styreenhet
Reflex Fillsoft
Fillset Impuls
Ettermatingsledning
Trykkmåleomformer
Magnetventil for ettermating
Smussfanger
Avgassingsledning
• For det gassrike vannet fra anlegget.
• For det avgassede vannet til anlegget.
Nivåmåling
Styringen vurderer ettermatingsmengden, og signaliserer når det er
nødvendig å skifte avherdingspatronene.
Merk!
Kvaliteten på ettermatingsvannet må oppfylle gjeldende forskrifter, i
f.eks. VDI 2035.
Elektrisk tilkobling
FARE
Sørg for at anlegget som apparatet monteres i er koblet spenningsfritt.
Sørg for at anlegget ikke kan slås på igjen av andre personer.
Sørg for at kun elektrikere utfører montasjearbeid på den elektriske
tilkoblingen til enheten og at det gjøres iht. elektrotekniske regler.
Montasje
Norsk — 389
