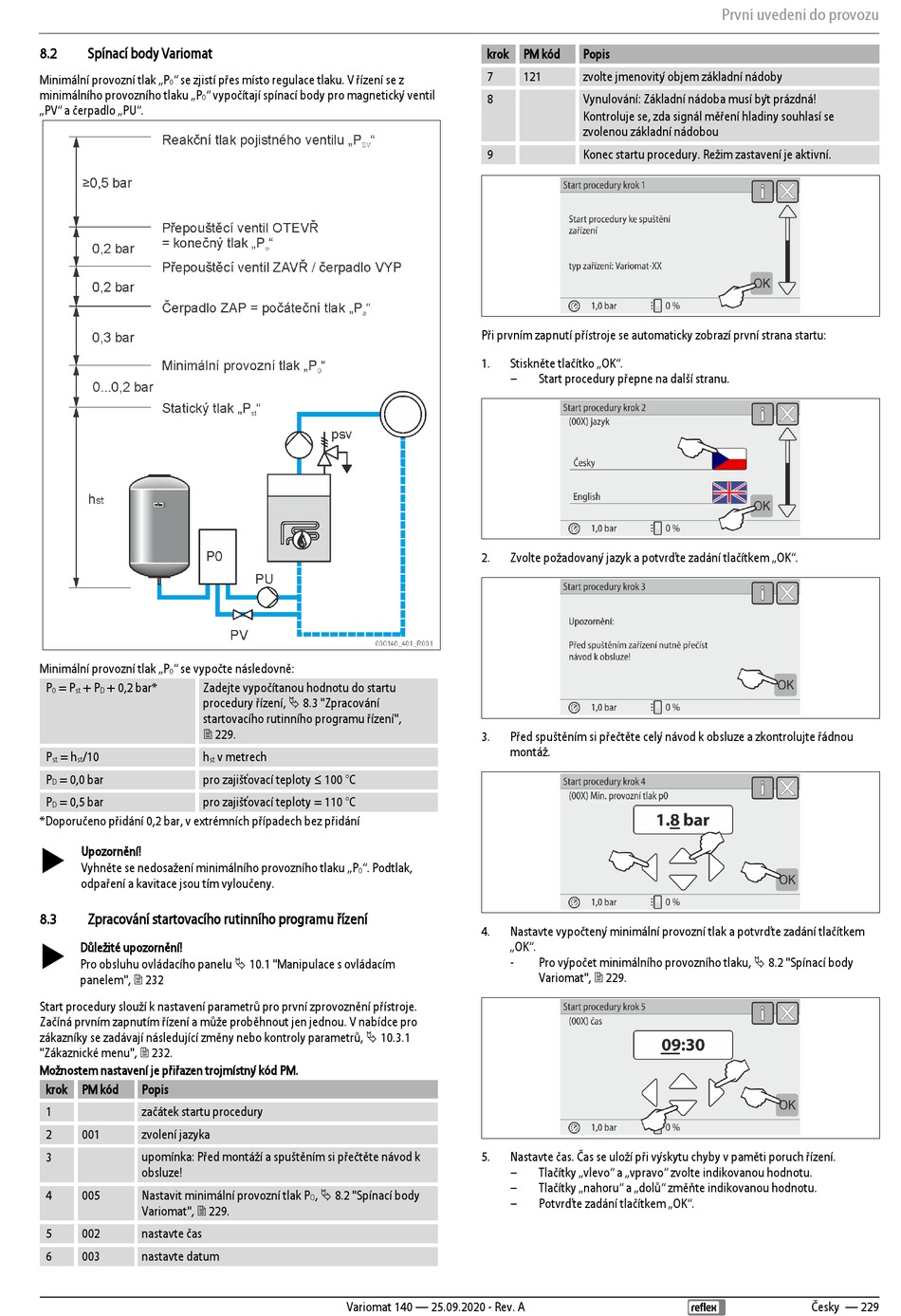

8.2 Spínací body Variomat
Minimální provozní tlak „P " se zjistí přes místo regulace tlaku. V řízení se z
0
minimálního provozního tlaku „P " vypočítají spínací body pro magnetický ventil
0
„PV" a čerpadlo „PU".
Minimální provozní tlak „P " se vypočte následovně:
0
Zadejte vypočítanou hodnotu do startu
P = P + P + 0,2 bar*
0 st D
procedury řízení,  8.3 "Zpracování
startovacího rutinního programu řízení",
 229.
P = h /10 h
st st st
P = 0,0 bar pro zajišťovací teploty ≤ 100 °C
D
P = 0,5 bar pro zajišťovací teploty = 110 °C
D
*Doporučeno přidání 0,2 bar, v extrémních případech bez přidání
 Upozornění!
Vyhněte se nedosažení minimálního provozního tlaku „P
odpaření a kavitace jsou tím vyloučeny.
8.3 Zpracování startovacího rutinního programu řízení
 Důležité upozornění!
Pro obsluhu ovládacího panelu  10.1 "Manipulace s ovládacím
panelem",  232
Start procedury slouží k nastavení parametrů pro první zprovoznění přístroje.
Začíná prvním zapnutím řízení a může proběhnout jen jednou. V nabídce pro
zákazníky se zadávají následující změny nebo kontroly parametrů,  10.3.1
"Zákaznické menu",  232.
Možnostem nastavení je přiřazen trojmístný kód PM.
krok PM kód Popis
1 začátek startu procedury
2 001 zvolení jazyka
3 upomínka: Před montáží a spuštěním si přečtěte návod k
obsluze!
4 005 Nastavit minimální provozní tlak P
Variomat",  229.
5 002 nastavte čas
6 003 nastavte datum
v metrech
". Podtlak,
0
,  8.2 "Spínací body
O
Variomat 140 — 25.09.2020 - Rev. A
krok PM kód Popis
7 121 zvolte jmenovitý objem základní nádoby
8 Vynulování: Základní nádoba musí být prázdná!
Kontroluje se, zda signál měření hladiny souhlasí se
zvolenou základní nádobou
9 Konec startu procedury. Režim zastavení je aktivní.
Při prvním zapnutí přístroje se automaticky zobrazí první strana startu:
1. Stiskněte tlačítko „OK".
– Start procedury přepne na další stranu.
2. Zvolte požadovaný jazyk a potvrďte zadání tlačítkem „OK".
3. Před spuštěním si přečtěte celý návod k obsluze a zkontrolujte řádnou
montáž.
4. Nastavte vypočtený minimální provozní tlak a potvrďte zadání tlačítkem
„OK".
- Pro výpočet minimálního provozního tlaku,  8.2 "Spínací body
Variomat",  229.
5. Nastavte čas. Čas se uloží při výskytu chyby v paměti poruch řízení.
– Tlačítky „vlevo" a „vpravo" zvolte indikovanou hodnotu.
– Tlačítky „nahoru" a „dolů" změňte indikovanou hodnotu.
– Potvrďte zadání tlačítkem „OK".
První uvedení do provozu
