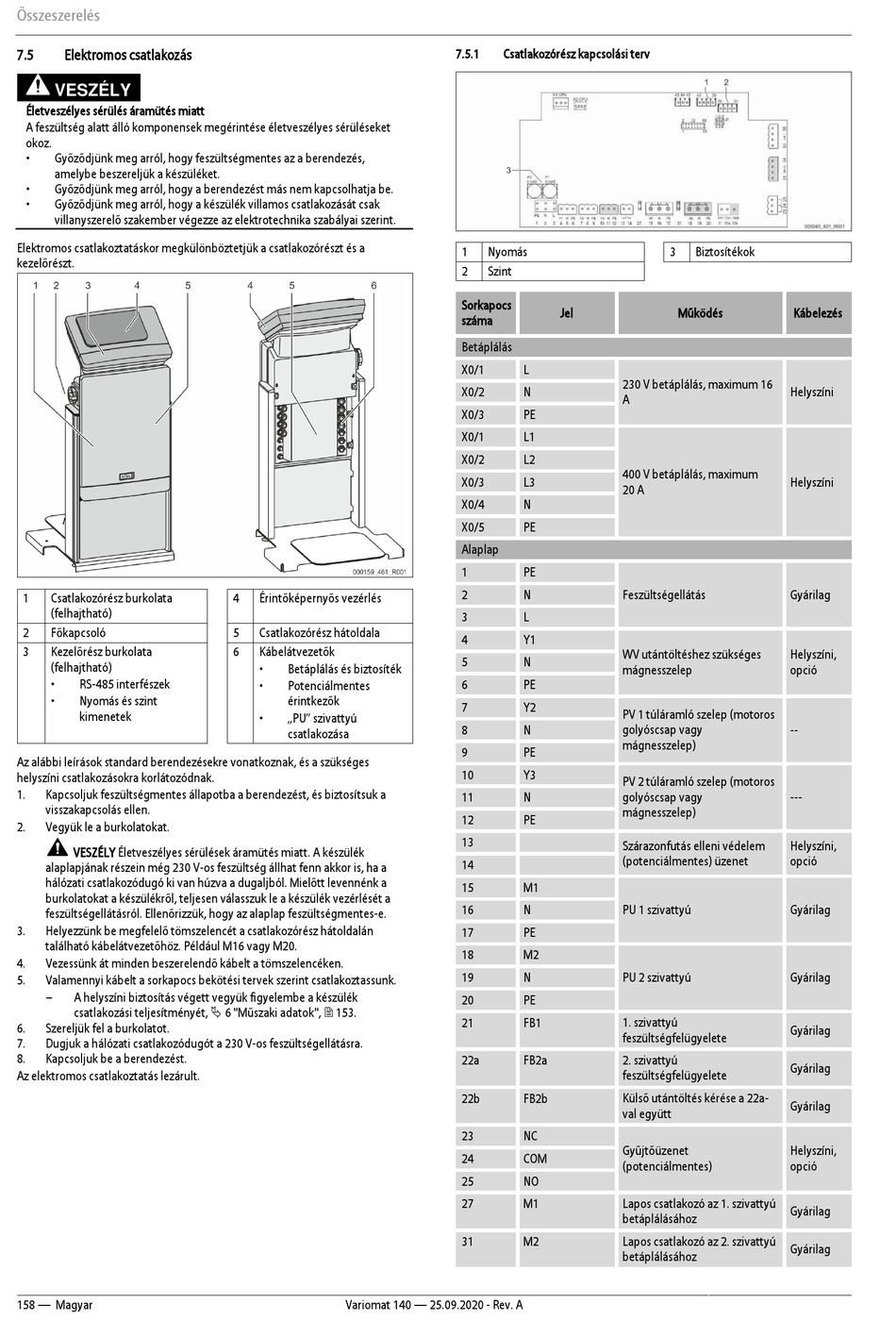

Összeszerelés
7.5
Elektromos csatlakozás
VESZÉLY
Életveszélyes sérülés áramütés miatt
A feszültség alatt álló komponensek megérintése életveszélyes sérüléseket
okoz.
•
Győződjünk meg arról, hogy feszültségmentes az a berendezés,
amelybe beszereljük a készüléket.
•
Győződjünk meg arról, hogy a berendezést más nem kapcsolhatja be.
•
Győződjünk meg arról, hogy a készülék villamos csatlakozását csak
villanyszerelő szakember végezze az elektrotechnika szabályai szerint.
Elektromos csatlakoztatáskor megkülönböztetjük a csatlakozórészt és a
kezelőrészt.
Csatlakozórész burkolata
1
(felhajtható)
2
Főkapcsoló
3
Kezelőrész burkolata
(felhajtható)
•
RS-485 interfészek
•
Nyomás és szint
kimenetek
Az alábbi leírások standard berendezésekre vonatkoznak, és a szükséges
helyszíni csatlakozásokra korlátozódnak.
1.
Kapcsoljuk feszültségmentes állapotba a berendezést, és biztosítsuk a
visszakapcsolás ellen.
2.
Vegyük le a burkolatokat.
VESZÉLY Életveszélyes sérülések áramütés miatt. A készülék
alaplapjának részein még 230 V-os feszültség állhat fenn akkor is, ha a
hálózati csatlakozódugó ki van húzva a dugaljból. Mielőtt levennénk a
burkolatokat a készülékről, teljesen válasszuk le a készülék vezérlését a
feszültségellátásról. Ellenőrizzük, hogy az alaplap feszültségmentes-e.
3.
Helyezzünk be megfelelő tömszelencét a csatlakozórész hátoldalán
található kábelátvezetőhöz. Például M16 vagy M20.
4.
Vezessünk át minden beszerelendő kábelt a tömszelencéken.
5.
Valamennyi kábelt a sorkapocs bekötési tervek szerint csatlakoztassunk.
–
A helyszíni biztosítás végett vegyük figyelembe a készülék
csatlakozási teljesítményét, 6 "Műszaki adatok", 153.
6.
Szereljük fel a burkolatot.
7.
Dugjuk a hálózati csatlakozódugót a 230 V-os feszültségellátásra.
8.
Kapcsoljuk be a berendezést.
Az elektromos csatlakoztatás lezárult.
158 — Magyar
4
Érintőképernyős vezérlés
5
Csatlakozórész hátoldala
6
Kábelátvezetők
•
Betáplálás és biztosíték
•
Potenciálmentes
érintkezők
•
„PU" szivattyú
csatlakozása
Variomat 140 — 25.09.2020 - Rev. A
7.5.1
Csatlakozórész kapcsolási terv
1
Nyomás
2
Szint
Sorkapocs
Jel
száma
Betáplálás
X0/1
L
230 V betáplálás, maximum 16
X0/2
N
A
X0/3
PE
X0/1
L1
X0/2
L2
400 V betáplálás, maximum
X0/3
L3
20 A
X0/4
N
X0/5
PE
Alaplap
1
PE
2
N
Feszültségellátás
3
L
4
Y1
WV utántöltéshez szükséges
5
N
mágnesszelep
6
PE
7
Y2
PV 1 túláramló szelep (motoros
8
N
golyóscsap vagy
mágnesszelep)
9
PE
10
Y3
PV 2 túláramló szelep (motoros
11
N
golyóscsap vagy
mágnesszelep)
12
PE
13
Szárazonfutás elleni védelem
(potenciálmentes) üzenet
14
15
M1
16
N
PU 1 szivattyú
17
PE
18
M2
19
N
PU 2 szivattyú
20
PE
21
FB1
1. szivattyú
feszültségfelügyelete
22a
FB2a
2. szivattyú
feszültségfelügyelete
22b
FB2b
Külső utántöltés kérése a 22a-
val együtt
23
NC
Gyűjtőüzenet
24
COM
(potenciálmentes)
25
NO
27
M1
Lapos csatlakozó az 1. szivattyú
betáplálásához
31
M2
Lapos csatlakozó az 2. szivattyú
betáplálásához
3
Biztosítékok
Működés
Kábelezés
Helyszíni
Helyszíni
Gyárilag
Helyszíni,
opció
--
---
Helyszíni,
opció
Gyárilag
Gyárilag
Gyárilag
Gyárilag
Gyárilag
Helyszíni,
opció
Gyárilag
Gyárilag
