3.6
Εναπομένοντες κίνδυνοι
Η συσκευή αυτή είναι κατασκευασμένη με βάση την πλέον σύγχρονη
τεχνολογία. Ωστόσο ποτέ δεν μπορούν να αποκλειστούν οι
εναπομένοντες κίνδυνοι.
ΠΡΟΦΥΛΑΞΗ
Κίνδυνος εγκαύματος από καυτές επιφάνειες
Στα συστήματα θέρμανσης, οι υψηλές θερμοκρασίες των επιφανειών
ενδέχεται να προκαλέσουν δερματικά εγκαύματα.
•
Φοράτε προστατευτικά γάντια.
•
Τοποθετήστε τις σχετικές προειδοποιητικές υποδείξεις κοντά
στη συσκευή.
ΠΡΟΦΥΛΑΞΗ
Κίνδυνος τραυματισμού από υγρό που εξέρχεται υπό πίεση
Σε περίπτωση εσφαλμένης συναρμολόγησης, αποσυναρμολόγησης ή
συντήρησης των συνδέσεων ενδέχεται να προκληθούν εγκαύματα
και τραυματισμοί, αν ξαφνικά εκτοξευθεί με πίεση καυτό νερό ή
καυτός ατμός.
•
Διασφαλίστε την ορθή εκτέλεση των εργασιών τοποθέτησης,
αφαίρεσης ή συντήρησης.
•
Βεβαιωθείτε ότι η πίεση στην εγκατάσταση έχει εκτονωθεί,
προτού εκτελέσετε εργασίες συναρμολόγησης,
αποσυναρμολόγησης ή συντήρησης στις συνδέσεις.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος τραυματισμού από μεγάλο βάρος
Οι συσκευές έχουν μεγάλο βάρος. Αυτό ενέχει τον κίνδυνο
σωματικών βλαβών και ατυχημάτων.
•
Χρησιμοποιείτε για τη μεταφορά και τη συναρμολόγηση τους
κατάλληλους μηχανισμούς ανύψωσης.
4
Περιγραφή συσκευής
4.1
Περιγραφή
Το Variomat VS 140 είναι ένας σταθμός διατήρησης πίεσης, απαέρωσης
και αναπλήρωσης, ελεγχόμενος μέσω αντλίας, για συστήματα νερού
θέρμανσης και ψύξης. Κατά βάση, το Variomat αποτελείται από μια
μονάδα ελέγχου με αντλίες και τουλάχιστον ένα δοχείο διαστολής. Μια
μεμβράνη στο δοχείο διαστολής το διαχωρίζει σε έναν θάλαμο αέρα και
έναν θάλαμο νερού. Έτσι αποτρέπεται η διείσδυση ατμοσφαιρικού
οξυγόνου στο νερό διαστολής.
Το Variomat VS 140 παρέχει τις ακόλουθες διασφαλίσεις:
•
Βελτιστοποίηση όλων των διαδικασιών διατήρησης πίεσης,
απαέρωσης και αναπλήρωσης.
–
Δεν επιτρέπει την απευθείας αναρρόφηση αέρα μέσω
ελέγχου της διατήρησης πίεσης με αυτόματη αναπλήρωση.
–
Δεν παρουσιάζει προβλήματα κυκλοφορίας εξαιτίας
ελεύθερων φυσαλίδων στο νερό ανακυκλοφορίας.
–
Μειώνονται οι ζημιές από διάβρωση μέσω της αποξυγόνωσης
του νερού πλήρωσης και αναπλήρωσης.

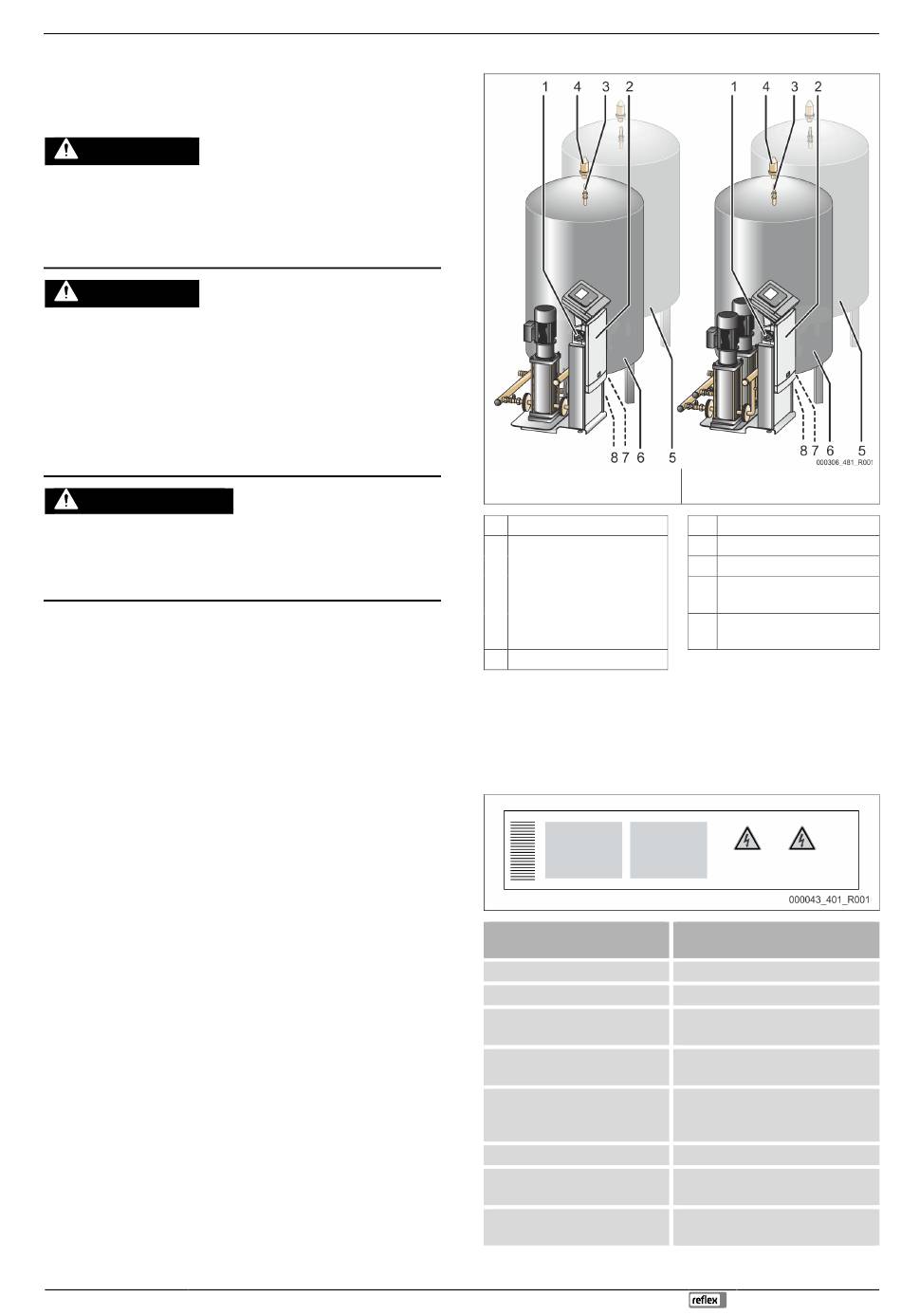

4.2
Variomat με μία αντλία (VS 1-1/140) Variomat με δύο αντλίες (VS 1-
1
Γενικός διακόπτης
2
Μονάδα ελέγχου
•
•
3
Καμπύλη αντιστάθμισης VE
4.3
4.3.1
Μπορείτε να βρείτε τις πληροφορίες κατασκευαστή, έτους κατασκευής,
κωδικού κατασκευής, καθώς και τα τεχνικά χαρακτηριστικά στην
πινακίδα τύπου.
Πληροφορίες στην πινακίδα
τύπου
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
Variomat 140 — 25.09.2020 - Rev. A
Συνοπτική απεικόνιση
2/140)
4
5
Τμήμα σύνδεσης για
6
αντλίες
7
Τμήμα χειρισμού για
σύστημα ελέγχου
8
Reflex Control Touch
Αναγνωριστικά στοιχεία
Πινακίδα τύπου
Επεξήγηση
Ονομασία συσκευής
Αριθμός σειράς
Ελάχιστη / μέγιστη επιτρεπόμενη
πίεση
Μέγιστη θερμοκρασία συνεχούς
λειτουργίας
Ελάχιστη / μέγιστη επιτρεπόμενη
θερμοκρασία / θερμοκρασία
εισόδου TS
Έτος κατασκευής
Ελάχιστη πίεση λειτουργίας
ρυθμισμένη από το εργοστάσιο
Ελάχιστη πίεση λειτουργίας
ρυθμισμένη από τον πελάτη
Περιγραφή συσκευής
Βαλβίδα απαέρωσης DV
Δευτερεύον δοχείο «VF»
Βασικό δοχείο «VF»
Κρουνός πλήρωσης και
εκκένωσης FD
Διάταξη μέτρησης στάθμης
«LIS»
Ελληνικά — 525
