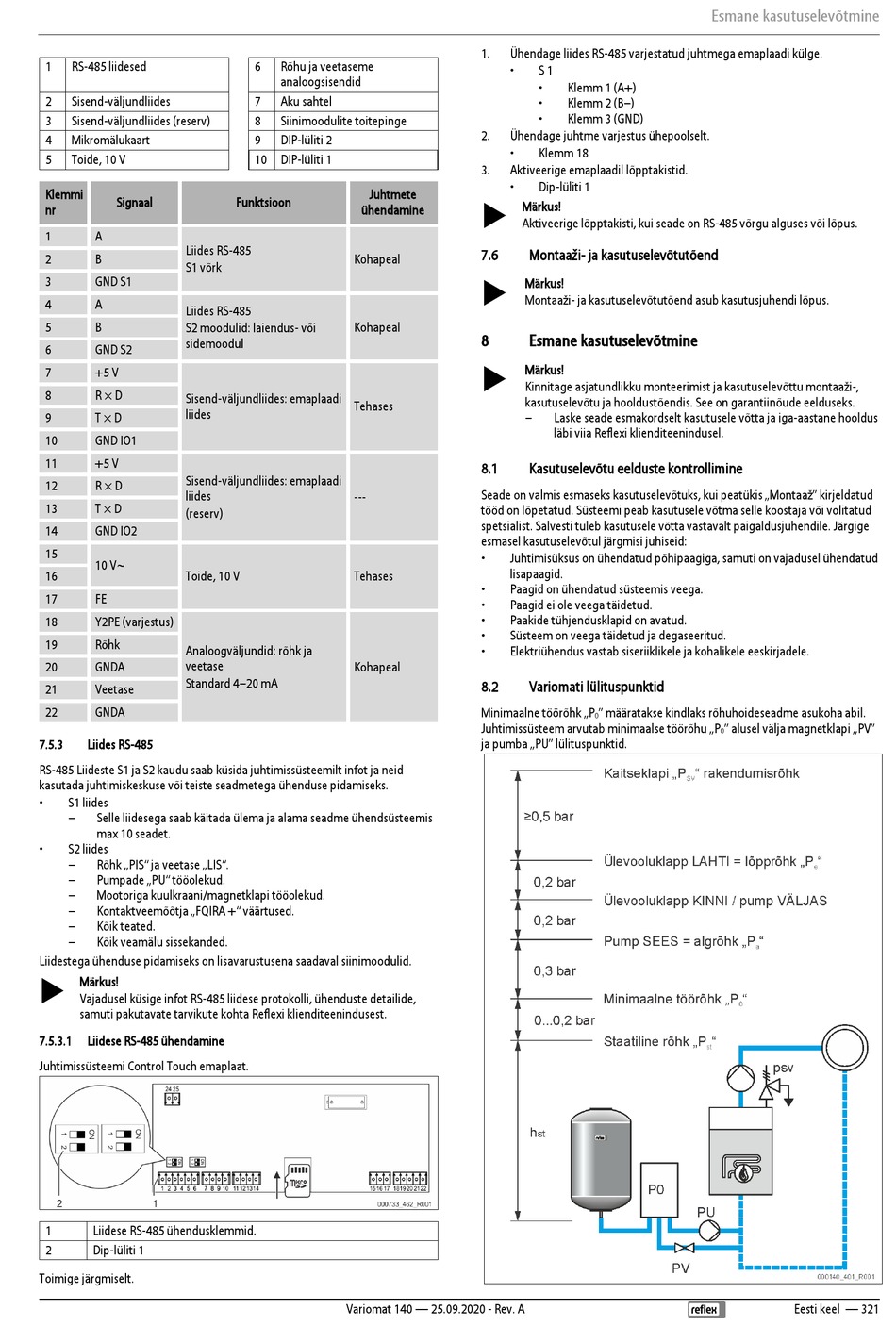

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 321

1 RS-485 liidesed
2 Sisend-väljundliides
3 Sisend-väljundliides (reserv)
4 Mikromälukaart
5 Toide, 10 V
Klemmi
Signaal
nr
1 A
Liides RS-485
2 B
S1 võrk
3 GND S1
4 A
Liides RS-485
5 B
S2 moodulid: laiendus- või
sidemoodul
6 GND S2
7 +5 V
8 R × D
Sisend-väljundliides: emaplaadi
liides
9 T × D
10 GND IO1
11 +5 V
Sisend-väljundliides: emaplaadi
12 R × D
liides
13 T × D
(reserv)
14 GND IO2
15
10 V~
16 Toide, 10 V
17 FE
18 Y2PE (varjestus)
19 Rõhk
Analoogväljundid: rõhk ja
veetase
20 GNDA
Standard 4–20 mA
21 Veetase
22 GNDA
7.5.3 Liides RS-485
RS-485 Liideste S1 ja S2 kaudu saab küsida juhtimissüsteemilt infot ja neid
kasutada juhtimiskeskuse või teiste seadmetega ühenduse pidamiseks.
• S1 liides
– Selle liidesega saab käitada ülema ja alama seadme ühendsüsteemis
max 10 seadet.
• S2 liides
– Rõhk „PIS" ja veetase „LIS".
– Pumpade „PU" tööolekud.
– Mootoriga kuulkraani/magnetklapi tööolekud.
– Kontaktveemõõtja „FQIRA +" väärtused.
– Kõik teated.
– Kõik veamälu sissekanded.
Liidestega ühenduse pidamiseks on lisavarustusena saadaval siinimoodulid.

Märkus!
Vajadusel küsige infot RS-485 liidese protokolli, ühenduste detailide,
samuti pakutavate tarvikute kohta Reflexi klienditeenindusest.
7.5.3.1 Liidese RS-485 ühendamine
Juhtimissüsteemi Control Touch emaplaat.
1 Liidese RS-485 ühendusklemmid.
2 Dip-lüliti 1
Toimige järgmiselt.
6 Rõhu ja veetaseme
analoogsisendid
7 Aku sahtel
8 Siinimoodulite toitepinge
9 DIP-lüliti 2
10 DIP-lüliti 1
Juhtmete
Funktsioon
ühendamine
Kohapeal
Kohapeal
Tehases
---
Tehases
Kohapeal
Variomat 140 — 25.09.2020 - Rev. A
1. Ühendage liides RS-485 varjestatud juhtmega emaplaadi külge.
• S 1
• Klemm 1 (A+)
• Klemm 2 (B–)
• Klemm 3 (GND)
2. Ühendage juhtme varjestus ühepoolselt.
• Klemm 18
3. Aktiveerige emaplaadil lõpptakistid.
• Dip-lüliti 1
 Märkus!
Aktiveerige lõpptakisti, kui seade on RS-485 võrgu alguses või lõpus.
7.6 Montaaži- ja kasutuselevõtutõend

Märkus!
Montaaži- ja kasutuselevõtutõend asub kasutusjuhendi lõpus.
8 Esmane kasutuselevõtmine
 Märkus!
Kinnitage asjatundlikku monteerimist ja kasutuselevõttu montaaži-,
kasutuselevõtu ja hooldustõendis. See on garantiinõude eelduseks.
– Laske seade esmakordselt kasutusele võtta ja iga-aastane hooldus
läbi viia Reflexi klienditeenindusel.
8.1 Kasutuselevõtu eelduste kontrollimine
Seade on valmis esmaseks kasutuselevõtuks, kui peatükis „Montaaž" kirjeldatud
tööd on lõpetatud. Süsteemi peab kasutusele võtma selle koostaja või volitatud
spetsialist. Salvesti tuleb kasutusele võtta vastavalt paigaldusjuhendile. Järgige
esmasel kasutuselevõtul järgmisi juhiseid:
• Juhtimisüksus on ühendatud põhipaagiga, samuti on vajadusel ühendatud
lisapaagid.
• Paagid on ühendatud süsteemis veega.
• Paagid ei ole veega täidetud.
• Paakide tühjendusklapid on avatud.
• Süsteem on veega täidetud ja degaseeritud.
• Elektriühendus vastab siseriiklikele ja kohalikele eeskirjadele.
8.2 Variomati lülituspunktid
Minimaalne töörõhk „P " määratakse kindlaks rõhuhoideseadme asukoha abil.
0
Juhtimissüsteem arvutab minimaalse töörõhu „P
ja pumba „PU" lülituspunktid.
Esmane kasutuselevõtmine
" alusel välja magnetklapi „PV"
0
