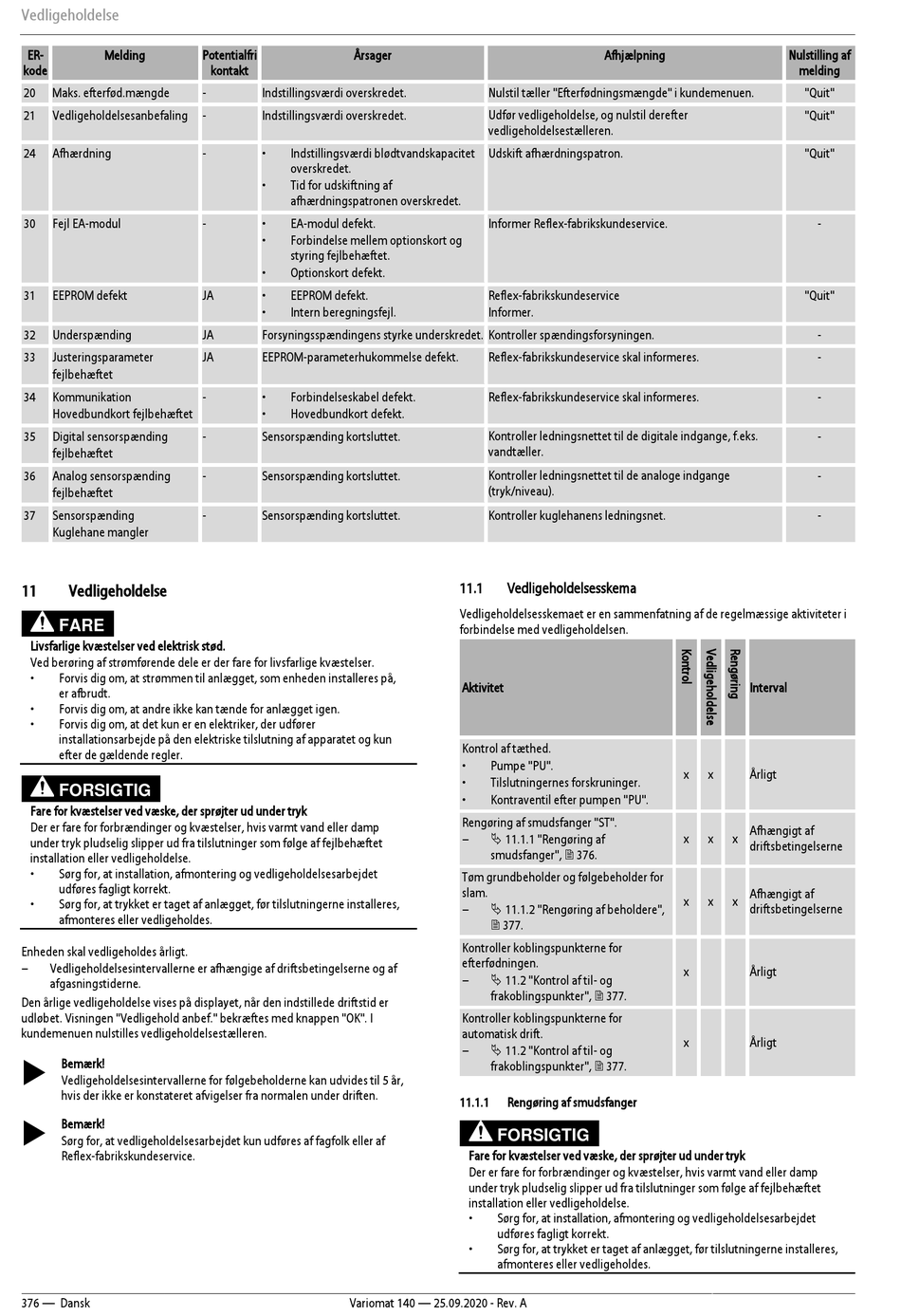

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 376

Vedligeholdelse
ER- Melding
kode
20 Maks. efterfød.mængde
21 Vedligeholdelsesanbefaling
24 Afhærdning
30 Fejl EA-modul
31 EEPROM defekt
32 Underspænding
33 Justeringsparameter
fejlbehæftet
34 Kommunikation
Hovedbundkort fejlbehæftet
35 Digital sensorspænding
fejlbehæftet
36 Analog sensorspænding
fejlbehæftet
37 Sensorspænding
Kuglehane mangler
11 Vedligeholdelse
FARE
Livsfarlige kvæstelser ved elektrisk stød.
Ved berøring af strømførende dele er der fare for livsfarlige kvæstelser.
• Forvis dig om, at strømmen til anlægget, som enheden installeres på,
er afbrudt.
• Forvis dig om, at andre ikke kan tænde for anlægget igen.
• Forvis dig om, at det kun er en elektriker, der udfører
installationsarbejde på den elektriske tilslutning af apparatet og kun
efter de gældende regler.
FORSIGTIG
Fare for kvæstelser ved væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp
under tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet
installation eller vedligeholdelse.
• Sørg for, at installation, afmontering og vedligeholdelsesarbejdet
udføres fagligt korrekt.
• Sørg for, at trykket er taget af anlægget, før tilslutningerne installeres,
afmonteres eller vedligeholdes.
Enheden skal vedligeholdes årligt.
– Vedligeholdelsesintervallerne er afhængige af driftsbetingelserne og af
afgasningstiderne.
Den årlige vedligeholdelse vises på displayet, når den indstillede driftstid er
udløbet. Visningen "Vedligehold anbef." bekræftes med knappen "OK". I
kundemenuen nulstilles vedligeholdelsestælleren.
 Bemærk!
Vedligeholdelsesintervallerne for følgebeholderne kan udvides til 5 år,
hvis der ikke er konstateret afvigelser fra normalen under driften.

Bemærk!
Sørg for, at vedligeholdelsesarbejdet kun udføres af fagfolk eller af
Reflex-fabrikskundeservice.
376 — Dansk
Potentialfri Årsager
kontakt
- Indstillingsværdi overskredet.
- Indstillingsværdi overskredet.
- • Indstillingsværdi blødtvandskapacitet
overskredet.
• Tid for udskiftning af
afhærdningspatronen overskredet.
- • EA-modul defekt.
• Forbindelse mellem optionskort og
styring fejlbehæftet.
• Optionskort defekt.
JA • EEPROM defekt.
• Intern beregningsfejl.
JA Forsyningsspændingens styrke underskredet. Kontroller spændingsforsyningen.
JA EEPROM-parameterhukommelse defekt.
- • Forbindelseskabel defekt.
• Hovedbundkort defekt.
- Sensorspænding kortsluttet.
- Sensorspænding kortsluttet.
- Sensorspænding kortsluttet.
Variomat 140 — 25.09.2020 - Rev. A
Afhjælpning
Nulstil tæller "Efterfødningsmængde" i kundemenuen.
Udfør vedligeholdelse, og nulstil derefter
vedligeholdelsestælleren.
Udskift afhærdningspatron.
Informer Reflex-fabrikskundeservice.
Reflex-fabrikskundeservice
Informer.
Reflex-fabrikskundeservice skal informeres.
Reflex-fabrikskundeservice skal informeres.
Kontroller ledningsnettet til de digitale indgange, f.eks.
vandtæller.
Kontroller ledningsnettet til de analoge indgange
(tryk/niveau).
Kontroller kuglehanens ledningsnet.
11.1 Vedligeholdelsesskema
Vedligeholdelsesskemaet er en sammenfatning af de regelmæssige aktiviteter i
forbindelse med vedligeholdelsen.
Aktivitet
Kontrol af tæthed.
• Pumpe "PU".
• Tilslutningernes forskruninger.
• Kontraventil efter pumpen "PU".
Rengøring af smudsfanger "ST".
–  11.1.1 "Rengøring af
smudsfanger",  376.
Tøm grundbeholder og følgebeholder for
slam.
–  11.1.2 "Rengøring af beholdere",
 377.
Kontroller koblingspunkterne for
efterfødningen.
–  11.2 "Kontrol af til- og
frakoblingspunkter",  377.
Kontroller koblingspunkterne for
automatisk drift.
–  11.2 "Kontrol af til- og
frakoblingspunkter",  377.
11.1.1 Rengøring af smudsfanger
FORSIGTIG
Fare for kvæstelser ved væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp
under tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet
installation eller vedligeholdelse.
• Sørg for, at installation, afmontering og vedligeholdelsesarbejdet
udføres fagligt korrekt.
• Sørg for, at trykket er taget af anlægget, før tilslutningerne installeres,
afmonteres eller vedligeholdes.
Nulstilling af
melding
"Quit"
"Quit"
"Quit"
-
"Quit"
-
-
-
-
-
-
Interval
x x Årligt
Afhængigt af
x x x
driftsbetingelserne
Afhængigt af
x x x
driftsbetingelserne
x Årligt
x Årligt
