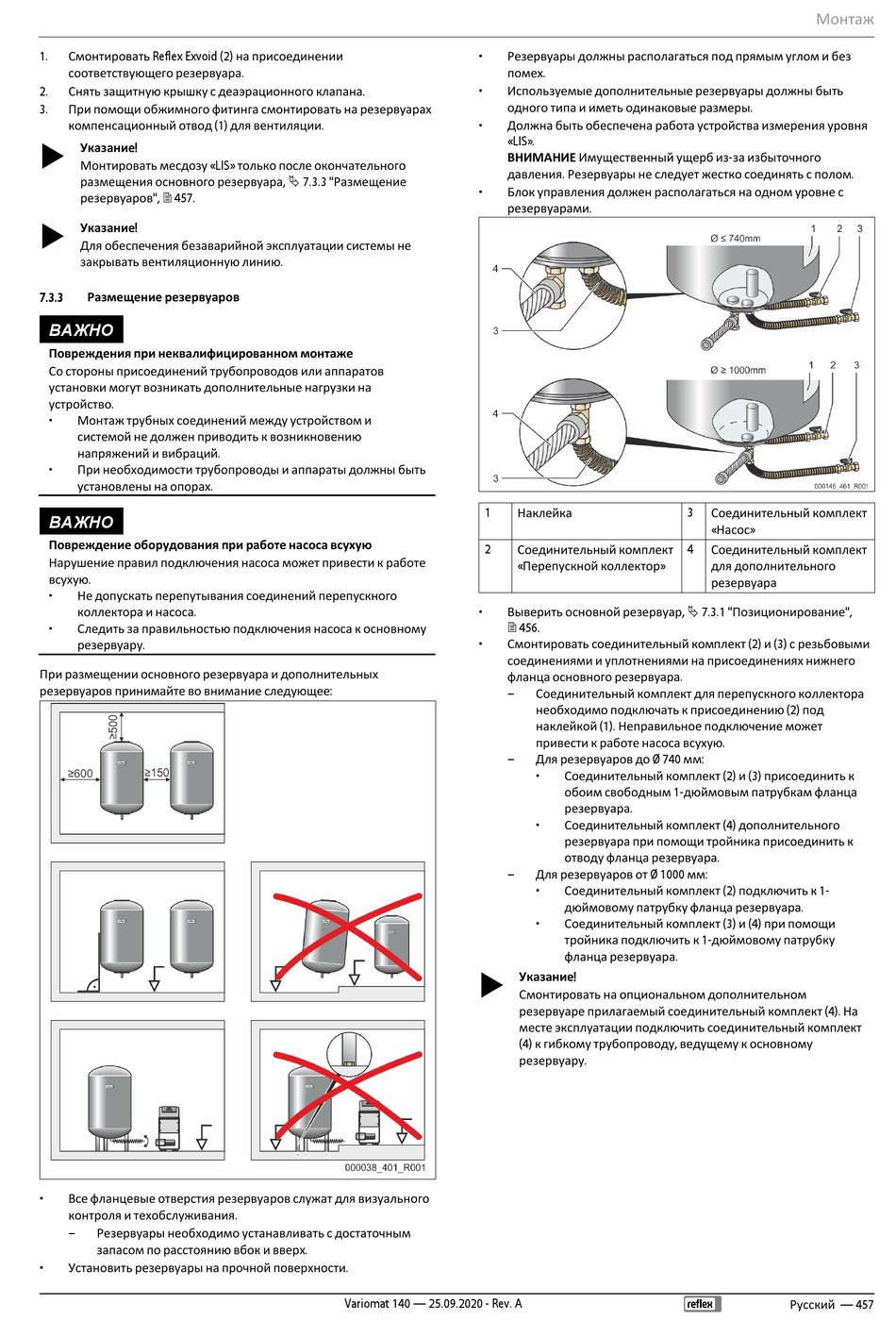

1.
Смонтировать Reflex Exvoid (2) на присоединении
соответствующего резервуара.
2.
Снять защитную крышку с деаэрационного клапана.
3.
При помощи обжимного фитинга смонтировать на резервуарах
компенсационный отвод (1) для вентиляции.
Указание!
Монтировать месдозу «LIS» только после окончательного
размещения основного резервуара, 7.3.3 "Размещение
резервуаров", 457.
Указание!
Для обеспечения безаварийной эксплуатации системы не
закрывать вентиляционную линию.
7.3.3
Размещение резервуаров
ВАЖНО
Повреждения при неквалифицированном монтаже
Со стороны присоединений трубопроводов или аппаратов
установки могут возникать дополнительные нагрузки на
устройство.
•
Монтаж трубных соединений между устройством и
системой не должен приводить к возникновению
напряжений и вибраций.
•
При необходимости трубопроводы и аппараты должны быть
установлены на опорах.
ВАЖНО
Повреждение оборудования при работе насоса всухую
Нарушение правил подключения насоса может привести к работе
всухую.
•
Не допускать перепутывания соединений перепускного
коллектора и насоса.
•
Следить за правильностью подключения насоса к основному
резервуару.
При размещении основного резервуара и дополнительных
резервуаров принимайте во внимание следующее:
•
Все фланцевые отверстия резервуаров служат для визуального
контроля и техобслуживания.
–
Резервуары необходимо устанавливать с достаточным
запасом по расстоянию вбок и вверх.
•
Установить резервуары на прочной поверхности.
•
Резервуары должны располагаться под прямым углом и без
помех.
•
Используемые дополнительные резервуары должны быть
одного типа и иметь одинаковые размеры.
•
Должна быть обеспечена работа устройства измерения уровня
«LIS».
ВНИМАНИЕ Имущественный ущерб из-за избыточного
давления. Резервуары не следует жестко соединять с полом.
•
Блок управления должен располагаться на одном уровне с
резервуарами.
1
2
•
Выверить основной резервуар, 7.3.1 "Позиционирование",
456.
•
Смонтировать соединительный комплект (2) и (3) с резьбовыми
соединениями и уплотнениями на присоединениях нижнего
фланца основного резервуара.
–
–
–
Variomat 140 — 25.09.2020 - Rev. A
3
Наклейка
4
Соединительный комплект
«Перепускной коллектор»
Соединительный комплект для перепускного коллектора
необходимо подключать к присоединению (2) под
наклейкой (1). Неправильное подключение может
привести к работе насоса всухую.
Для резервуаров до Ø 740 мм:
•
Соединительный комплект (2) и (3) присоединить к
обоим свободным 1-дюймовым патрубкам фланца
резервуара.
•
Соединительный комплект (4) дополнительного
резервуара при помощи тройника присоединить к
отводу фланца резервуара.
Для резервуаров от Ø 1000 мм:
•
Соединительный комплект (2) подключить к 1-
дюймовому патрубку фланца резервуара.
•
Соединительный комплект (3) и (4) при помощи
тройника подключить к 1-дюймовому патрубку
фланца резервуара.
Указание!
Смонтировать на опциональном дополнительном
резервуаре прилагаемый соединительный комплект (4). На
месте эксплуатации подключить соединительный комплект
(4) к гибкому трубопроводу, ведущему к основному
резервуару.
Монтаж
Соединительный комплект
«Насос»
Соединительный комплект
для дополнительного
резервуара
Русский — 457
