Cihaz açıklaması
hazneyi bir hava ve bir su bölmesine ayırır. Böylece genleşme suyuna hava
oksijeni girişi önlenir.
Variomat VS 2-1/140 ve VS2-2/140 aşağıdaki güvenlikleri sağlar:
•
Basınç tutmak, hava almak ve su takviye etmek için tüm süreçler optimize
edilir.
–
Basınç tutmanın otomatik su takviyesi kontrol edilmesi sayesinde
hava doğrudan emilmez.
–
Devridaim suyundaki serbest kabarcıklar nedeniyle sirkülasyon
problemi yok.
–
Dolum ve takviye suyundan oksijenin alınmasıyla korozyon hasarının
düşürülmesi.
4.2

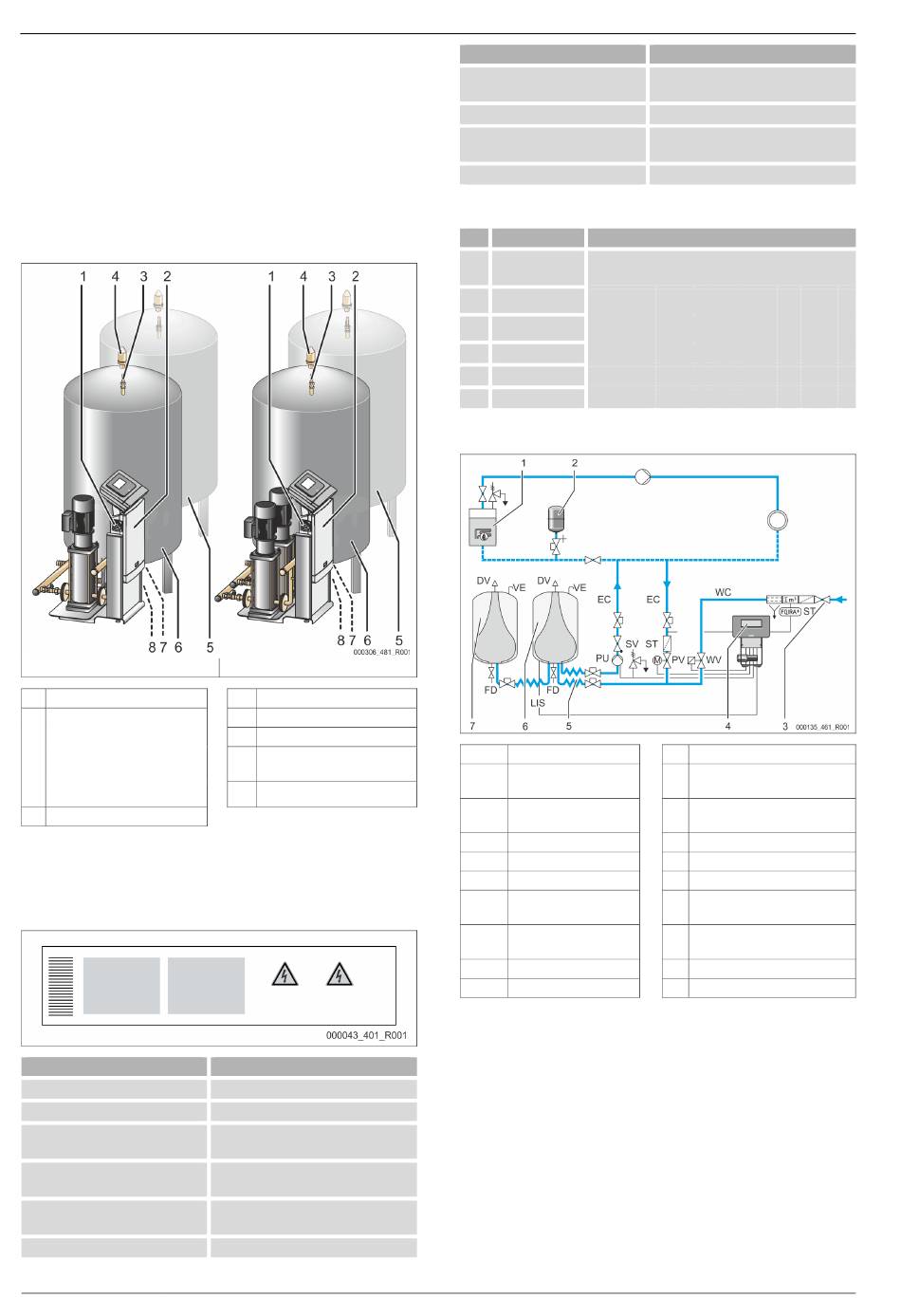

Genel görünüm
Tek pompalı (VS 1-1/140) Variomat
1
Ana şalter
2
Kumanda ünitesi
•
Pompa(lar) için bağlantı
parçası
•
"Reflex Control Touch"
kumandası için kumanda
bölümü
3
Dengeleme eğrisi "VE"
4.3
Tanımlama
4.3.1
Tip levhası
Model plakasında üretici, üretim yılı, üretim numarası ve teknik bilgileri
bulabilirsiniz.
Tip levhasındaki yazı
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
502 — Türk
İki pompalı (VS 1-2/140) Variomat
4
DV" Gaz tahliye valfi "DV"
5
İkincil tank "VF"
6
Birincil tank "VF"
7
Doldurma ve boşaltma vanası
"FD"
8
Seviye ölçümü "LIS"
Anlamı
Cihaz tanımı
Seri numarası
Müsaade edilen minimum / maksimum
basınç
Maksimum sürekli işletim sıcaklığı
Müsaade edilen minimum / maksimum
sıcaklık / TS ön gidiş sıcaklığı
Üretim yılı
Variomat 140 — 25.09.2020 - Rev. A
Tip levhasındaki yazı
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2
Tip kodu
No.
1
Kontrol
ünitesinin adı
2
Pompa sayısı
Variomat VS 1- 1 VG 500 l, VF 500 l
3
Birincil tank "VG"
4
Nominal hacim
5
İkincil tank "VF"
6
Nominal hacim
4.4
İşlev
1
Isıtma tesisi
Basınç genleşme haznesi
2
"MAG"
3
Reflex Fillset Impuls
4
Kumanda ünitesi
5
Hidrolik girişler
6
Ana hazne hava bölmesi
7
Müteakip hazne hava
bölmesi
ST
Kir toplayıcısı
FQIRA+ Temas suyu sayacı
WC
Su takviye hattı
Genleşme haznesi
Bir ana hazne ve isteğe bağlı olarak birden fazla müteakip hazne bağlı olabilir. Bir
diyafram, hazneleri bir hava ve bir su bölmesine ayırır ve böylece genleşme
suyuna hava oksijeni girişini önler. Hava bölmesi, bir hat "VE" üzerinden
atmosfere bağlıdır. Ana hazne kumanda ünitesi ile hidrolik olarak esnek bir
şekilde bağlanır. Bu şekilde bir basınç ölçüm kutusu ile çalışan seviye ölçümü
"LIS" fonksiyonu sağlanır.
Kumanda ünitesi
Kumanda ünitesi, hidroliği ve kumanda sistemini içerir. Basınç, basınç sensörü
"PIS" üzerinden ve seviye, basınç ölçüm kutusu "LIS" üzerinden tespit edilir ve
kumanda sisteminin ekranında gösterilir.
Anlamı
Fabrikada ayarlanmış minimum işletim
basıncı
Ayarlanmış minimum işletim basıncı
Emniyet valfinin fabrikada ayarlanmış
devreye girme basıncı
Emniyet valfinin devreye girme basıncı
Tip kodu (örnek)
1
2
3
4
5
6
WV Su takviyesi valfi
PIS Basınç sensörü
PV Taşma valfi (motor küresel
vanası)
PU Pompa (basınç tutma)
SV Emniyet valfi
EC Genleşme hattı
FD Doldurma ve boşaltma vanası
LIS Su seviyesini tespit etmek için
basınç ölçüm kutusu
DV Gaz tahliye valfi
VE Havalandırma ve hava tahliyesi
