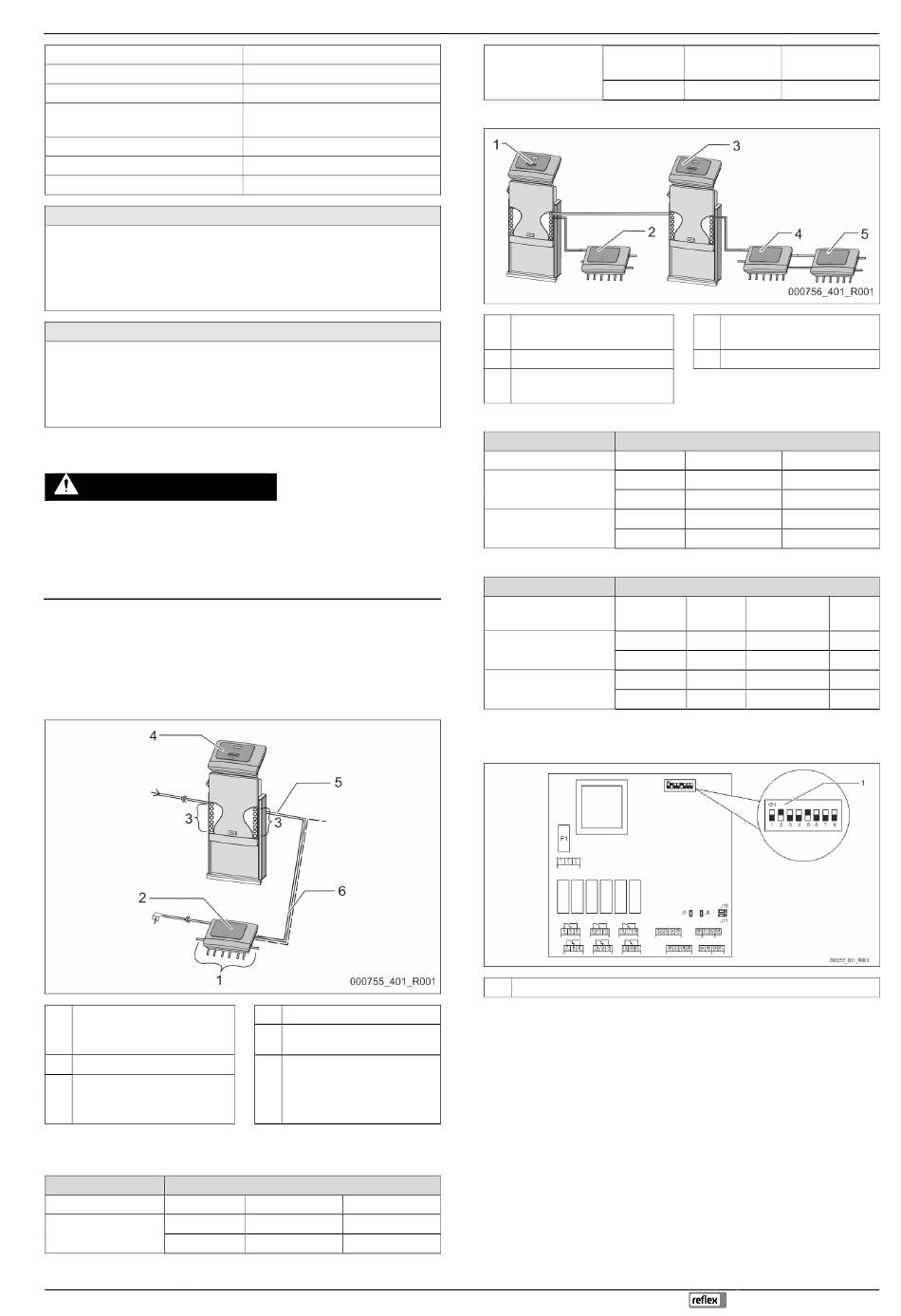

Głębokość (T):
Masa:
Dopuszczalna temperatura robocza:
Dopuszczalna temperatura
składowania:
Stopień ochrony IP:
Zasilanie napięciem:
Bezpiecznik (pierwotny):
Wejścia/wyjścia
•
6 bezpotencjałowych wyjść przekaźnikowych (zestyk przełączny)
•
3 wejścia cyfrowe 230 V AC
•
3 wejścia cyfrowe 24 V AC
•
2 wyjścia analogowe (Nie będą potrzebne, ponieważ znajdują się już w
sterowniku Control Touch.)
Interfejsy do sterownika
•
RS-485
•
19,2 kbit/s
•
bezpotencjałowe
•
podłączenie przez złącza wtykowe albo zaciski śrubowe
•
protokół specyficzny dla RSI
5.2
Ustawienia
NIEBEZPIECZEŃSTWO
Zagrożenie życia wskutek porażenia prądem elektrycznym!
Niebezpieczne dla życia obrażenia wskutek porażenia prądem elektrycznym.
Mimo wyciągnięcia wtyczki sieciowej z gniazdka część układu drukowanego
urządzenia może znajdować się pod napięciem 230 V.
•
Przed zdjęciem osłon odłączyć sterownik urządzenia od zasilania.
•
Sprawdzić brak napięcia na płytce.
5.2.1
Ustawienia rezystorów końcowych w sieciach RS-485
Przykłady aktywacji albo dezaktywacji rezystorów końcowych w sieciach RS-485.
•
Na płycie głównej sterownika znajdują się mikroprzełączniki DIP 1 i 2.
•
Długość maksymalna połączenia RS-485 wynosi 1000 metrów
Sterownik urządzenia z modułem I/O
1
Wyjścia przekaźnikowe
modułu I/O*
•
6 wyjść cyfrowych
2
Moduł I/O
3
Przyłącza przewodów I/O
* 2 wyjścia analogowe nie będą potrzebne, ponieważ w sterowniku Control
Touch znajdują się już dwa wyjścia analogowe dla miernika ciśnienia i poziomu.
Ustawienia rezystorów końcowych
Zworka / przełącznik
Ustawienia
Zworka J10
aktywny
i J11
nieaktywny
77 mm
2,0 kg
-5°C – 55°C
-40°C – 70°C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A zwłoczny
4
Sterownik Control Touch
5
Połączenie RS-485
6
Opcjonalne połączenie RS-
485
•
Master - Slave
•
Magistrala polowa
Moduł I/O
Control Touch
X
---
---
---
Variomat 140 — 25.09.2020 - Rev. A
Moduł I/O (opcjonalny moduł rozszerzeń)
Mikroprzełącznik DIP
aktywny
1
i 2
nieaktywny
Sterowniki urządzeń i moduł I/O w funkcji Master-Slave
1
Sterownik Control Touch w
funkcji Master
2
Moduł I/O dla funkcji Master
3
Sterownik Control Touch w
funkcji Slave
Funkcja Master
Ustawienia rezystorów końcowych
Zworka / przełącznik
Ustawienia
Zworka J10
aktywny
i J11
nieaktywny
Mikroprzełącznik DIP 1
aktywny
i 2
nieaktywny
Funkcja Slave
Ustawienia rezystorów końcowych
Zworka / przełącznik
Ustawienia Moduł I/O
Zworka J10
aktywny
i J11
nieaktywny
Mikroprzełącznik DIP 1
aktywny
i 2
nieaktywny
5.2.2
Ustawienie adresu modułu
Ustawienie adresu modułu na płycie głównej modułu I/O
1
Mikroprzełącznik DIP
Pozycja mikroprzełączników DIP
Przełączniki DIP 1–4:
•
•
Mikroprzełącznik DIP 5:
•
Mikroprzełączniki DIP 6–
•
8:
•
Ustawić mikroprzełącznikami DIP 1–4 adres modułu.
Wykonać następujące czynności:
1.
Wyciągnąć wtyczkę sieciową modułu I/O.
2.
Otworzyć pokrywę obudowy.
3.
Ustawić mikroprzełączniki DIP 1–4 w pozycji ON albo Off.
---
X
---
---
4
Moduł I/O dla funkcji Slave
5
Moduł I/O do rozszerzenia
Moduł I/O
Control Touch
X
---
---
---
---
X
---
---
Moduł I/O do
rozszerzenia
---
X
X
---
---
---
---
---
Do ustawiania adresu modułu
Zmienne ustawianie na ON albo OFF
Ciągle w pozycji ON
Do testów wewnętrznych
Podczas pracy w pozycji OFF
Polski — 243
