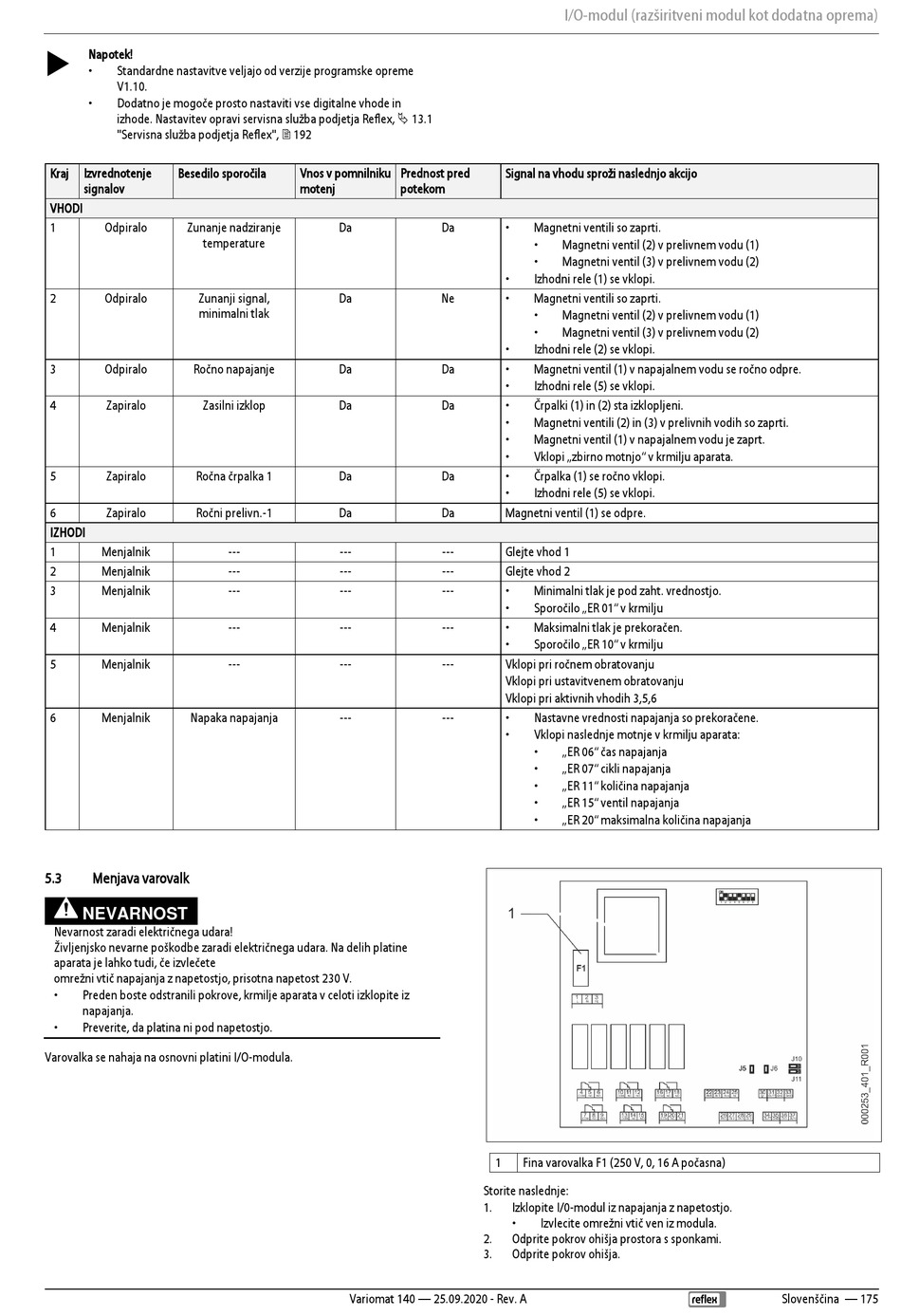

Napotek!
•
Standardne nastavitve veljajo od verzije programske opreme
V1.10.
•
Dodatno je mogoče prosto nastaviti vse digitalne vhode in
izhode. Nastavitev opravi servisna služba podjetja Reflex, 13.1
"Servisna služba podjetja Reflex", 192
Kraj
Izvrednotenje
Besedilo sporočila
signalov
VHODI
1
Odpiralo
Zunanje nadziranje
temperature
2
Odpiralo
Zunanji signal,
minimalni tlak
3
Odpiralo
Ročno napajanje
4
Zapiralo
Zasilni izklop
5
Zapiralo
Ročna črpalka 1
6
Zapiralo
Ročni prelivn.-1
IZHODI
1
Menjalnik
2
Menjalnik
3
Menjalnik
4
Menjalnik
5
Menjalnik
6
Menjalnik
Napaka napajanja
5.3
Menjava varovalk
NEVARNOST
Nevarnost zaradi električnega udara!
Življenjsko nevarne poškodbe zaradi električnega udara. Na delih platine
aparata je lahko tudi, če izvlečete
omrežni vtič napajanja z napetostjo, prisotna napetost 230 V.
•
Preden boste odstranili pokrove, krmilje aparata v celoti izklopite iz
napajanja.
•
Preverite, da platina ni pod napetostjo.
Varovalka se nahaja na osnovni platini I/O-modula.
Vnos v pomnilniku
motenj
Da
Da
Da
Da
Da
Da
---
---
---
---
---
---
---
---
---
---
---
Variomat 140 — 25.09.2020 - Rev. A
I/O-modul (razširitveni modul kot dodatna oprema)
Prednost pred
Signal na vhodu sproži naslednjo akcijo
potekom
Da
•
Magnetni ventili so zaprti.
•
Magnetni ventil (2) v prelivnem vodu (1)
•
Magnetni ventil (3) v prelivnem vodu (2)
•
Izhodni rele (1) se vklopi.
Ne
•
Magnetni ventili so zaprti.
•
Magnetni ventil (2) v prelivnem vodu (1)
•
Magnetni ventil (3) v prelivnem vodu (2)
•
Izhodni rele (2) se vklopi.
Da
•
Magnetni ventil (1) v napajalnem vodu se ročno odpre.
•
Izhodni rele (5) se vklopi.
Da
•
Črpalki (1) in (2) sta izklopljeni.
•
Magnetni ventili (2) in (3) v prelivnih vodih so zaprti.
•
Magnetni ventil (1) v napajalnem vodu je zaprt.
•
Vklopi „zbirno motnjo" v krmilju aparata.
Da
•
Črpalka (1) se ročno vklopi.
•
Izhodni rele (5) se vklopi.
Da
Magnetni ventil (1) se odpre.
---
Glejte vhod 1
---
Glejte vhod 2
---
•
Minimalni tlak je pod zaht. vrednostjo.
•
Sporočilo „ER 01" v krmilju
---
•
Maksimalni tlak je prekoračen.
•
Sporočilo „ER 10" v krmilju
---
Vklopi pri ročnem obratovanju
Vklopi pri ustavitvenem obratovanju
Vklopi pri aktivnih vhodih 3,5,6
---
•
Nastavne vrednosti napajanja so prekoračene.
•
Vklopi naslednje motnje v krmilju aparata:
•
„ER 06" čas napajanja
•
„ER 07" cikli napajanja
•
„ER 11" količina napajanja
•
„ER 15" ventil napajanja
•
„ER 20" maksimalna količina napajanja
1
Fina varovalka F1 (250 V, 0, 16 A počasna)
Storite naslednje:
1.
Izklopite I/0-modul iz napajanja z napetostjo.
•
Izvlecite omrežni vtič ven iz modula.
2.
Odprite pokrov ohišja prostora s sponkami.
3.
Odprite pokrov ohišja.
Slovenščina — 175
