Pripojte prípojnú súpravu (2) na 1 palcovú vsuvku príruby
nádoby.
•
Pripojte prípojnú súpravu (3) a (4) s kusom tvaru T na 1 palcovú
vsuvku príruby nádoby.
Upozornenie!
Namontujte na voliteľnú prídavnú nádobu priloženú pripojovaciu
súpravu (4). Spojte pripojovaciu súpravu (4) zo strany konštrukcie s
flexibilným potrubím k základnej nádobe.
7.3.4
Hydraulická prípojka
7.3.4.1
Prehľad

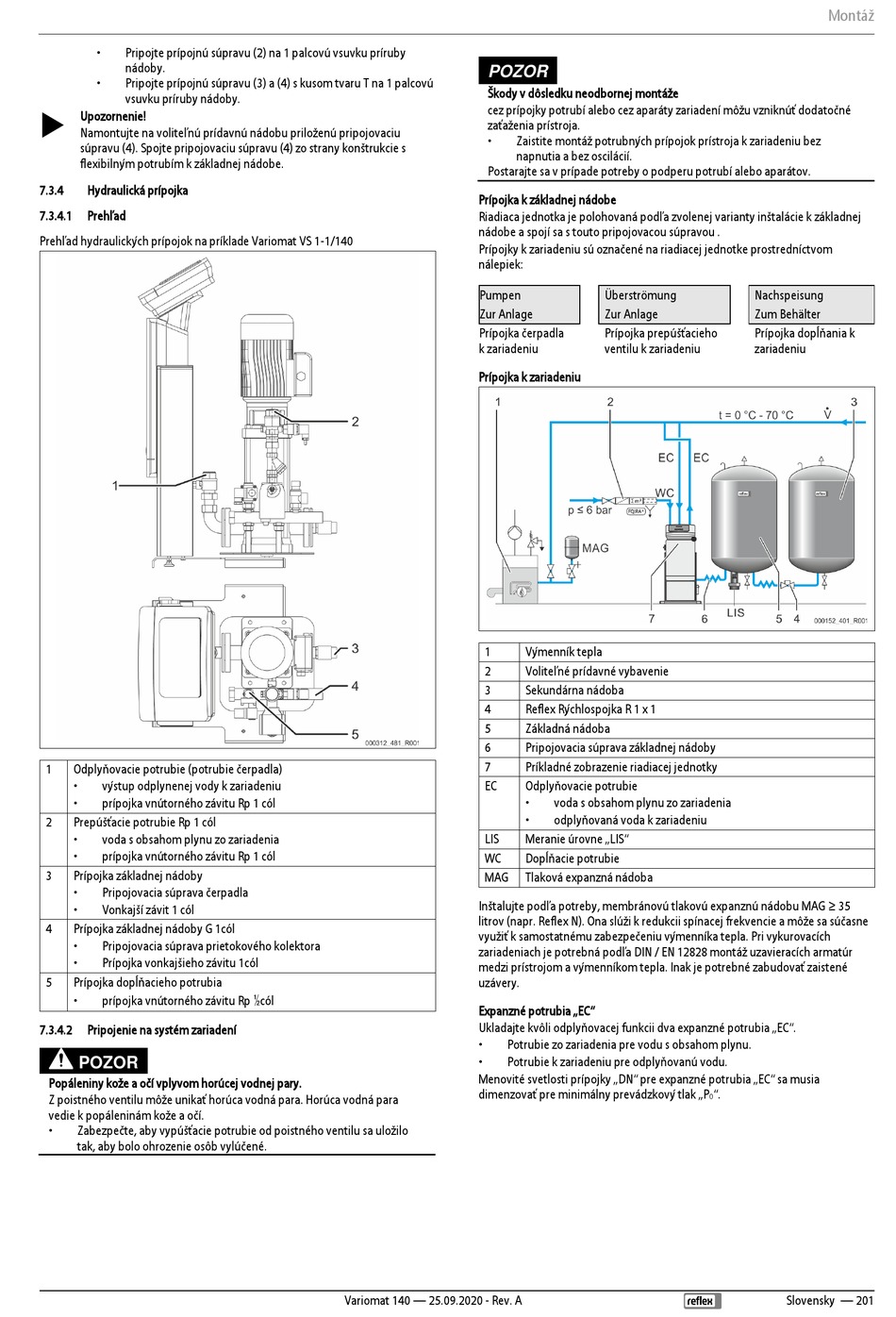

Prehľad hydraulických prípojok na príklade Variomat VS 1-1/140
1
Odplyňovacie potrubie (potrubie čerpadla)
•
výstup odplynenej vody k zariadeniu
•
prípojka vnútorného závitu Rp 1 cól
2
Prepúšťacie potrubie Rp 1 cól
•
voda s obsahom plynu zo zariadenia
•
prípojka vnútorného závitu Rp 1 cól
3
Prípojka základnej nádoby
•
Pripojovacia súprava čerpadla
•
Vonkajší závit 1 cól
4
Prípojka základnej nádoby G 1cól
•
Pripojovacia súprava prietokového kolektora
•
Prípojka vonkajšieho závitu 1cól
5
Prípojka dopĺňacieho potrubia
•
prípojka vnútorného závitu Rp ½cól
7.3.4.2
Pripojenie na systém zariadení
POZOR
Popáleniny kože a očí vplyvom horúcej vodnej pary.
Z poistného ventilu môže unikať horúca vodná para. Horúca vodná para
vedie k popáleninám kože a očí.
•
Zabezpečte, aby vypúšťacie potrubie od poistného ventilu sa uložilo
tak, aby bolo ohrozenie osôb vylúčené.
POZOR
Škody v dôsledku neodbornej montáže
cez prípojky potrubí alebo cez aparáty zariadení môžu vzniknúť dodatočné
zaťaženia prístroja.
•
Postarajte sa v prípade potreby o podperu potrubí alebo aparátov.
Prípojka k základnej nádobe
Riadiaca jednotka je polohovaná podľa zvolenej varianty inštalácie k základnej
nádobe a spojí sa s touto pripojovacou súpravou .
Prípojky k zariadeniu sú označené na riadiacej jednotke prostredníctvom
nálepiek:
Pumpen
Zur Anlage
Prípojka čerpadla
k zariadeniu
Prípojka k zariadeniu
1
2
3
4
5
6
7
EC
LIS
WC
MAG
Inštalujte podľa potreby, membránovú tlakovú expanznú nádobu MAG ≥ 35
litrov (napr. Reflex N). Ona slúži k redukcii spínacej frekvencie a môže sa súčasne
využiť k samostatnému zabezpečeniu výmenníka tepla. Pri vykurovacích
zariadeniach je potrebná podľa DIN / EN 12828 montáž uzavieracích armatúr
medzi prístrojom a výmenníkom tepla. Inak je potrebné zabudovať zaistené
uzávery.
Expanzné potrubia „EC"
Ukladajte kvôli odplyňovacej funkcii dva expanzné potrubia „EC".
•
Potrubie zo zariadenia pre vodu s obsahom plynu.
•
Potrubie k zariadeniu pre odplyňovanú vodu.
Menovité svetlosti prípojky „DN" pre expanzné potrubia „EC" sa musia
dimenzovať pre minimálny prevádzkový tlak „P
Variomat 140 — 25.09.2020 - Rev. A
Zaistite montáž potrubných prípojok prístroja k zariadeniu bez
napnutia a bez oscilácií.
Überströmung
Zur Anlage
Prípojka prepúšťacieho
ventilu k zariadeniu
Výmenník tepla
Voliteľné prídavné vybavenie
Sekundárna nádoba
Reflex Rýchlospojka R 1 x 1
Základná nádoba
Pripojovacia súprava základnej nádoby
Príkladné zobrazenie riadiacej jednotky
Odplyňovacie potrubie
•
voda s obsahom plynu zo zariadenia
•
odplyňovaná voda k zariadeniu
Meranie úrovne „LIS"
Dopĺňacie potrubie
Tlaková expanzná nádoba
Montáž
Nachspeisung
Zum Behälter
Prípojka dopĺňania k
zariadeniu
".
0
Slovensky — 201
