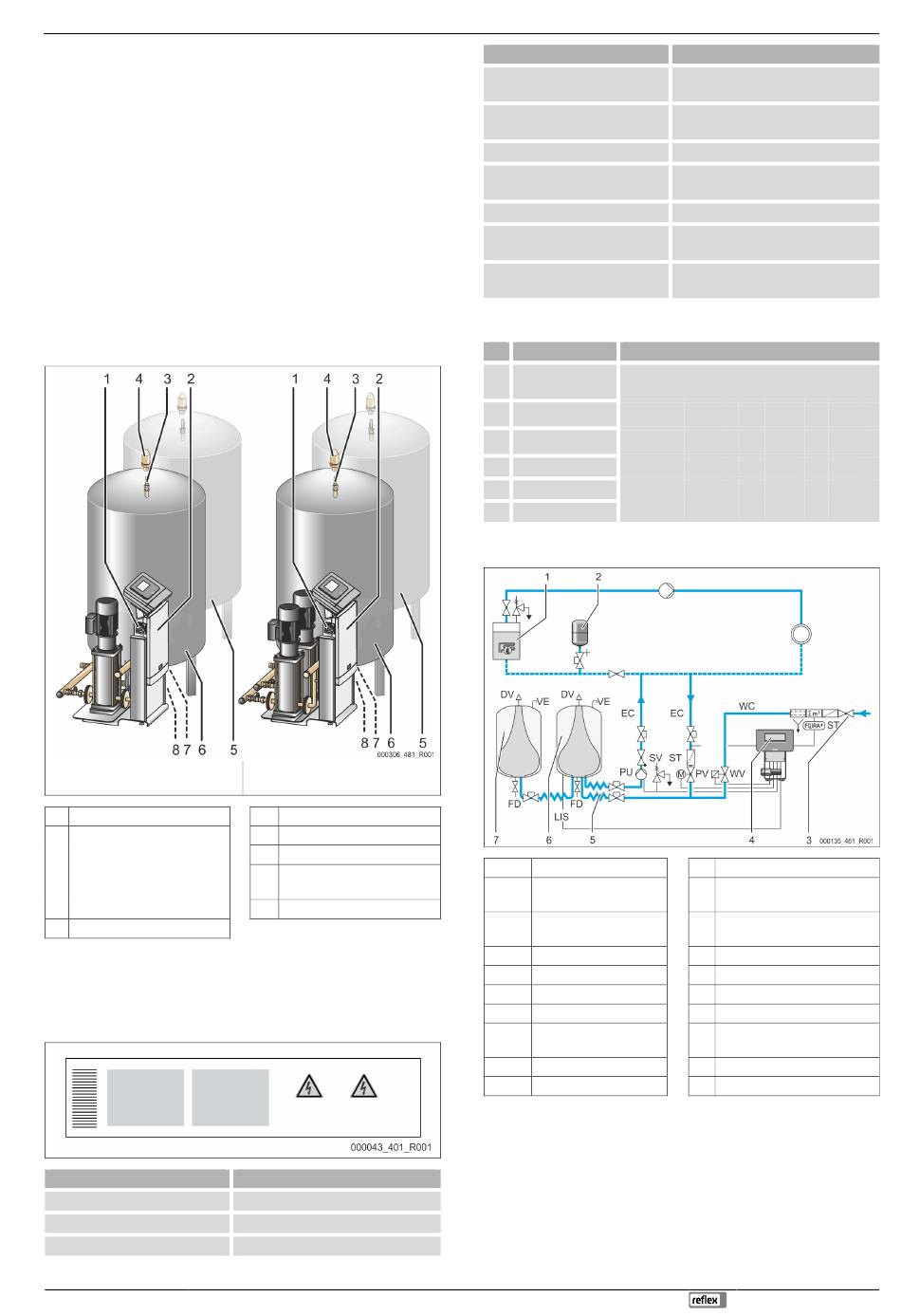

Gerätebeschreibung
4.1
Beschreibung
Der Variomat VS 1-1/140 und VS 1-2/140 ist eine pumpengesteuerte Druckhalte-,
Entgasungs- und Nachspeisestation für Heiz- und Kühlwassersysteme. Im
Wesentlichen besteht der Variomat aus einer Steuereinheit mit Pumpen und
mindestens einem Ausdehnungsgefäß. Eine Membrane im Ausdehnungsgefäß
trennt es in einen Luft- und einen Wasserraum. So wird das Eindringen von
Luftsauerstoff in das Ausdehnungswasser verhindert.
Der Variomat VS 1-1/140 und VS 1-2/140 bietet folgende Sicherheiten:
•
Optimierung aller Abläufe zur Druckhaltung, Entgasung und
Nachspeisung.
–
Kein direktes Einsaugen von Luft durch Kontrolle der Druckhaltung
mit automatischer Nachspeisung.
–
Keine Zirkulationsprobleme durch freie Blasen im Kreislaufwasser.
–
Reduzierung des Korrosionsschadens durch Sauerstoffentzug aus
dem Füll- und Nachspeisewasser.
4.2
Übersichtsdarstellung
Variomat mit einer Pumpe (VS 1-
1/140)
1
Hauptschalter
2
Steuereinheit
•
Anschlussteil für
Pumpe(n)
•
Bedienteil für Steuerung
„Reflex Control Touch"
3
Ausgleichsbogen „VE"
4.3
Identifikation
4.3.1
Typenschild
Dem Typenschild entnehmen Sie Angaben zum Hersteller, zum Baujahr, zur
Herstellnummer sowie zu den technischen Daten.
Eintrag auf dem Typenschild
Type
Serial No.
min. / max. allowable pressure P
Variomat mit zwei Pumpen (VS 1-
2/140)
4
Entgasungsventil „DV"
5
Folgegefäß „VF"
6
Grundgefäß „VF"
7
Füll- und Entleerungshahn
„FD"
8
Niveaumessung „LIS"
Bedeutung
Gerätebezeichnung
Seriennummer
Minimaler / Maximaler zulässiger Druck
Variomat 140 — 25.09.2020 - Rev. A
Eintrag auf dem Typenschild
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2
Typenschlüssel
Nr.
Bezeichnung der
1
Steuereinheit
2
Pumpenanzahl
Variomat VS 1- 1 VG 500 l, VF 500 l
3
Grundgefäß „VG"
4
Nennvolumen
5
Folgegefäß „VF"
6
Nennvolumen
4.4
Funktion
1
Heizungsanlage
2
Druckausdehnungsgefäß
„MAG"
3
Reflex Fillset Impuls
4
Steuereinheit
5
Hydraulische Zuläufe
6
Luftraum Grundgefäß
7
Luftraum Folgegefäß
ST
Schmutzfänger
FQIRA+ Kontaktwasserzähler
WC
Nachspeiseleitung
Ausdehnungsgefäß
Es können ein Grundgefäß und optional mehrere Folgegefäße angeschlossen
sein. Eine Membrane trennt die Gefäße in einen Luft- und einem Wasserraum
und verhindert so das Eindringen von Luftsauerstoff in das Ausdehnungswasser.
Der Luftraum steht über eine Leitung „VE" mit der Atmosphäre in Verbindung.
Das Grundgefäß wird mit der Steuereinheit hydraulisch flexibel verbunden. Das
sichert die Funktion der Niveaumessung „LIS", die mit einer Druckmessdose
arbeitet.
Gerätebeschreibung
Bedeutung
Maximale Dauerbetriebstemperatur
Minimale / maximale zulässige
Temperatur / Vorlauftemperatur TS
Baujahr
Werkseitig eingestellter
Mindestbetriebsdruck
Eingestellter Mindestbetriebsdruck
Werkseitig eingestellter Ansprechdruck
vom Sicherheitsventil
Eingestellter Ansprechdruck vom
Sicherheitsventil
Typenschlüssel (Beispiel)
1
2
3
4
5
6
WV Nachspeiseventil
PIS Drucksensor
PV Überströmventil
(Motorkugelhahn)
PU Pumpe (Druckerhaltung)
SV Sicherheitsventil
EC Ausdehnungsleitung
FD Füll- und Entleerungshahn
LIS Druckmessdose zur Ermittlung
vom Niveau Wasserstand
DV Entgasungsventil
VE Be- und Entlüftung
