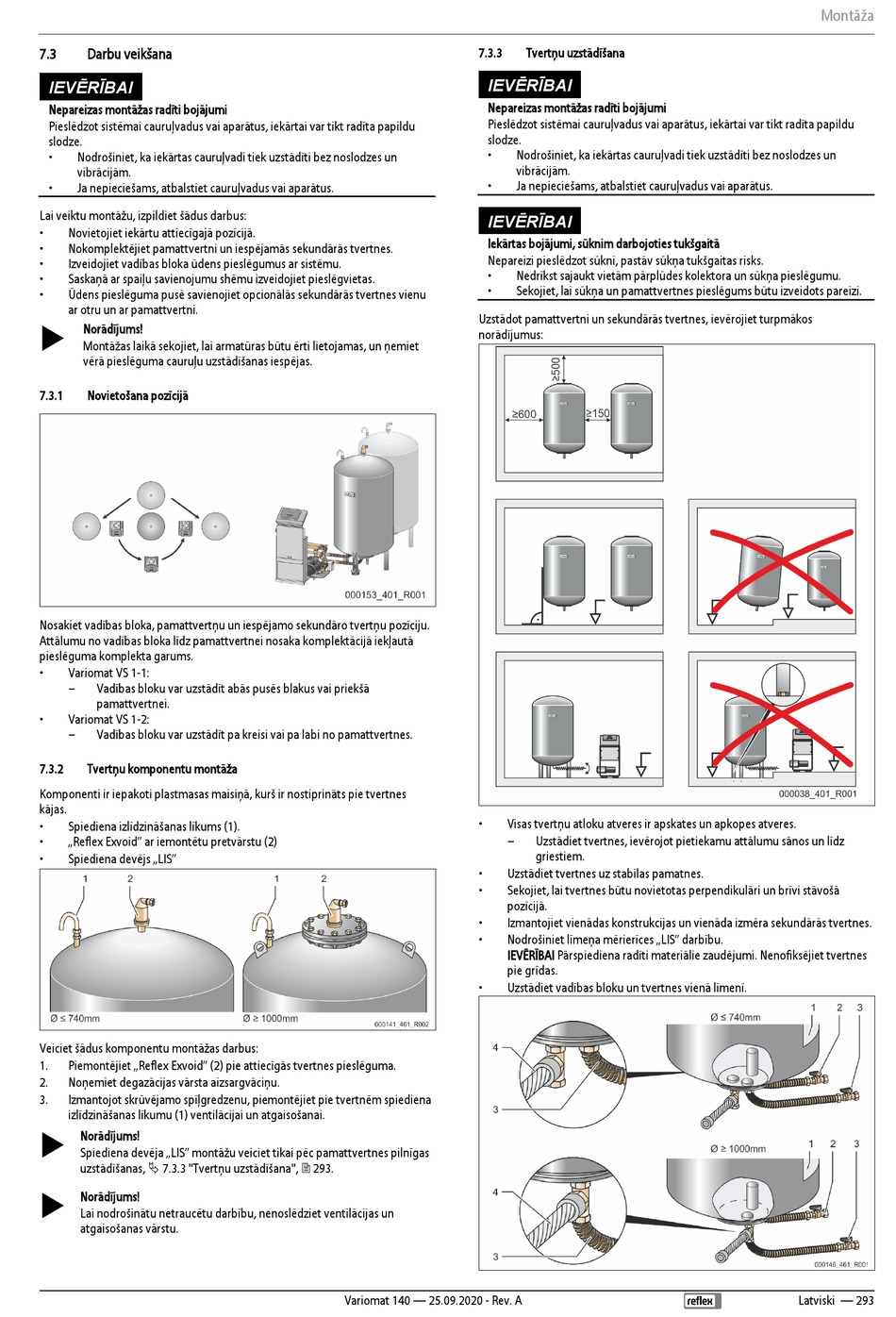

7.3
Darbu veikšana
IEVĒRĪBAI
Nepareizas montāžas radīti bojājumi
Pieslēdzot sistēmai cauruļvadus vai aparātus, iekārtai var tikt radīta papildu
slodze.
•
Nodrošiniet, ka iekārtas cauruļvadi tiek uzstādīti bez noslodzes un
vibrācijām.
•
Ja nepieciešams, atbalstiet cauruļvadus vai aparātus.
Lai veiktu montāžu, izpildiet šādus darbus:
•
Novietojiet iekārtu attiecīgajā pozīcijā.
•
Nokomplektējiet pamattvertni un iespējamās sekundārās tvertnes.
•
Izveidojiet vadības bloka ūdens pieslēgumus ar sistēmu.
•
Saskaņā ar spaiļu savienojumu shēmu izveidojiet pieslēgvietas.
•
Ūdens pieslēguma pusē savienojiet opcionālās sekundārās tvertnes vienu
ar otru un ar pamattvertni.
Norādījums!
Montāžas laikā sekojiet, lai armatūras būtu ērti lietojamas, un ņemiet
vērā pieslēguma cauruļu uzstādīšanas iespējas.
7.3.1
Novietošana pozīcijā
Nosakiet vadības bloka, pamattvertņu un iespējamo sekundāro tvertņu pozīciju.
Attālumu no vadības bloka līdz pamattvertnei nosaka komplektācijā iekļautā
pieslēguma komplekta garums.
•
Variomat VS 1-1:
–
Vadības bloku var uzstādīt abās pusēs blakus vai priekšā
pamattvertnei.
•
Variomat VS 1-2:
–
Vadības bloku var uzstādīt pa kreisi vai pa labi no pamattvertnes.
7.3.2
Tvertņu komponentu montāža
Komponenti ir iepakoti plastmasas maisiņā, kurš ir nostiprināts pie tvertnes
kājas.
•
Spiediena izlīdzināšanas līkums (1).
•
„Reflex Exvoid" ar iemontētu pretvārstu (2)
•
Spiediena devējs „LIS"
Veiciet šādus komponentu montāžas darbus:
1.
Piemontējiet „Reflex Exvoid" (2) pie attiecīgās tvertnes pieslēguma.
2.
Noņemiet degazācijas vārsta aizsargvāciņu.
3.
Izmantojot skrūvējamo spīļgredzenu, piemontējiet pie tvertnēm spiediena
izlīdzināšanas līkumu (1) ventilācijai un atgaisošanai.
Norādījums!
Spiediena devēja „LIS" montāžu veiciet tikai pēc pamattvertnes pilnīgas
uzstādīšanas, 7.3.3 "Tvertņu uzstādīšana", 293.
Norādījums!
Lai nodrošinātu netraucētu darbību, nenoslēdziet ventilācijas un
atgaisošanas vārstu.
7.3.3
IEVĒRĪBAI
Nepareizas montāžas radīti bojājumi
Pieslēdzot sistēmai cauruļvadus vai aparātus, iekārtai var tikt radīta papildu
slodze.
•
•
IEVĒRĪBAI
Iekārtas bojājumi, sūknim darbojoties tukšgaitā
Nepareizi pieslēdzot sūkni, pastāv sūkņa tukšgaitas risks.
•
•
Uzstādot pamattvertni un sekundārās tvertnes, ievērojiet turpmākos
norādījumus:
•
Visas tvertņu atloku atveres ir apskates un apkopes atveres.
–
•
Uzstādiet tvertnes uz stabilas pamatnes.
•
Sekojiet, lai tvertnes būtu novietotas perpendikulāri un brīvi stāvošā
pozīcijā.
•
Izmantojiet vienādas konstrukcijas un vienāda izmēra sekundārās tvertnes.
•
Nodrošiniet līmeņa mērierīces „LIS" darbību.
IEVĒRĪBAI Pārspiediena radīti materiālie zaudējumi. Nenofiksējiet tvertnes
pie grīdas.
•
Uzstādiet vadības bloku un tvertnes vienā līmenī.
Variomat 140 — 25.09.2020 - Rev. A
Tvertņu uzstādīšana
Nodrošiniet, ka iekārtas cauruļvadi tiek uzstādīti bez noslodzes un
vibrācijām.
Ja nepieciešams, atbalstiet cauruļvadus vai aparātus.
Nedrīkst sajaukt vietām pārplūdes kolektora un sūkņa pieslēgumu.
Sekojiet, lai sūkņa un pamattvertnes pieslēgums būtu izveidots pareizi.
Uzstādiet tvertnes, ievērojot pietiekamu attālumu sānos un līdz
griestiem.
Montāža
Latviski — 293
