Описание устройства
3.6
Остаточные риски
Это устройство изготовлено в соответствии с актуальным уровнем
технического развития. Несмотря на это, полностью исключить остаточные
риски невозможно.
ВНИМАНИЕ
Опасность ожогов о горячие поверхности
Горячие поверхности отопительных систем могут стать причиной
получения ожогов кожи.
•
Пользоваться защитными перчатками.
•
Разместить вблизи устройства соответствующие
предупреждения.
ВНИМАНИЕ
Опасность травмирования выходящей под давлением
жидкостью
Нарушение правил монтажа, демонтажа и работ по
техобслуживанию может привести к получению ожогов и
травмированию на присоединениях вследствие внезапного
выброса горячей воды или горячего пара под давлением.
•
Монтаж, демонтаж и работы по техобслуживанию должны
производиться с соблюдением всех предписаний.
•
Перед началом работ по монтажу, демонтажу и
техническому обслуживанию на присоединениях
необходимо убедиться в том, что система находится в
безнапорном состоянии.
ОСТОРОЖНО
Опасность травмирования из-за большого веса
Устройства имеют большой вес. За счет этого возникает опасность
травмирования и аварийных ситуаций.
•
При транспортировке и монтаже пользоваться
подходящими подъемными механизмами.
4
Описание устройства
4.1
Описание
Variomat VS 2-1/140 и VS2-2/140 – это управляемая насосом станция
поддержания давления, деаэрации и подпитки для систем
отопления и охлаждения. Основными компонентами установки
Variomat являются блок управления с насосами и как минимум один
расширительный резервуар. Мембрана в расширительном
резервуаре разделяет его на воздушную и водяную камеры. Это
позволяет не допустить проникновения кислорода воздуха в
находящуюся в резервуаре воду.
Variomat VS 2-1/140 и VS2-2/140 обеспечивает следующее:
•
Оптимизация всех процессов поддержания давления,
деаэрации и подпитки.
–
Защита от прямого всасывания воздуха за счет контроля
поддержания давления с автоматической подпиткой.
–
Отсутствие проблем с циркуляцией, вызванных
свободными пузырьками в оборотной воде.
–
Сокращение коррозионных повреждений за счет удаления
кислорода из воды заполнения и подпитки.
450 — Русский

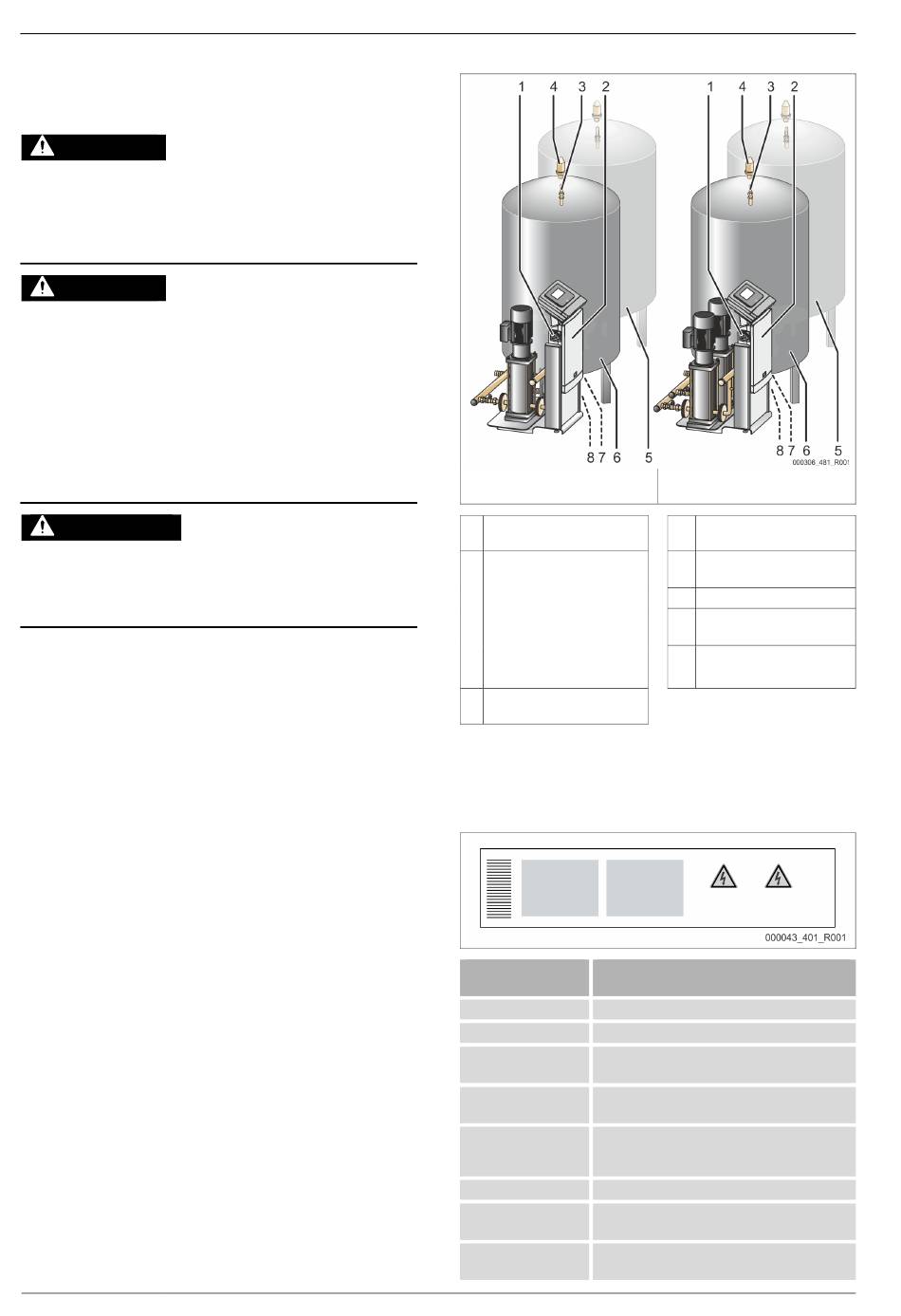

4.2
Обзор
Variomat с одним насосом (VS 1-
1/140)
1
Главный выключатель
2
Блок управления
•
Соединительная
часть для насоса
(насосов)
•
Орган управления
для системы
управления «Reflex
Control Touch»
3
Компенсационный отвод
«VE»
4.3
Идентификация
4.3.1
Заводская табличка
На заводской табличке указаны сведения о производителе, дате
выпуска, заводском номере, а также технические характеристики.
Запись на
заводской табличке
Type
Serial No.
min. / max. allowable
pressure P
max. continuous
operating temperature
min. / max. allowable
temperature / flow
temperature TS
Year built
min. operating pressure
set up on shop floor
at site
Variomat 140 — 25.09.2020 - Rev. A
Variomat с двумя насосами (VS 1-
2/140)
4
Деаэрационный клапан
«DV»
5
Дополнительный
резервуар «VF»
6
Основной резервуар «VG»
7
Впускной и выпускной
кран «FD»
8
Устройство измерения
уровня «LIS»
Значение
Обозначение устройства
Серийный номер
Минимальное / максимальное допустимое
давление
Максимальная продолжительная рабочая
температура
Минимальная / максимальная допустимая
температура / температура подачи TS
Год выпуска
Минимальное рабочее давление
(заводская настройка)
Настроенное минимальное рабочее
давление
