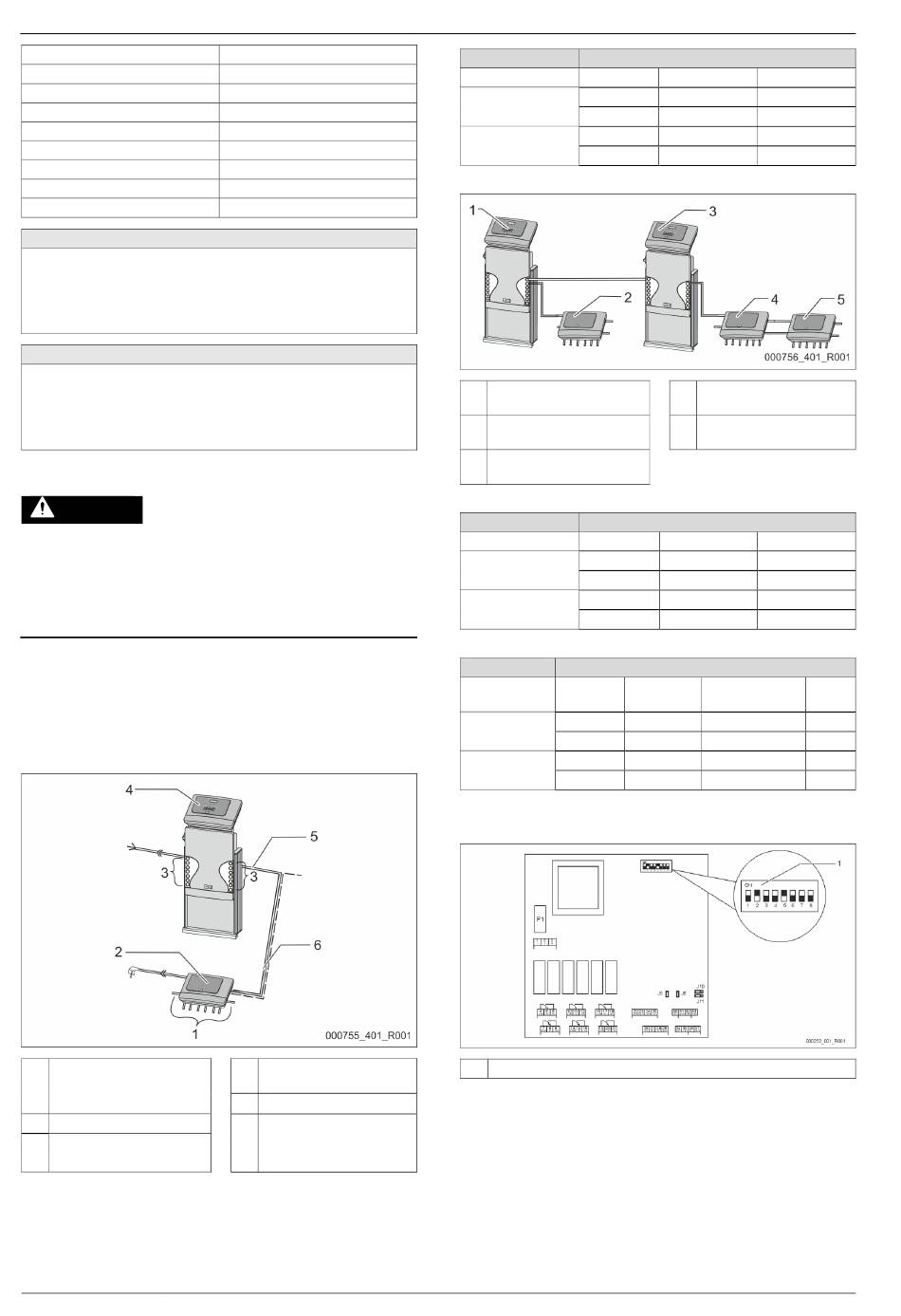

Modul I/O (modul de extensie opţional)
Lăţime (l):
Înălţime (H):
Adâncime (A):
Greutate:
Temperatură de funcţionare admisă:
Temperatura de depozitare admisă:
Tip de protecţie IP:
Alimentare cu curent:
Siguranţă (primară):
Intrări/ieşiri
•
6 ieşiri de releu fără potenţial (inversoare)
•
3 intrări digitale 230 V c.a.
•
3 intrări digitale 24 V c.a.
•
2 ieşiri analogice (Aceste ieşiri nu sunt necesare deoarece există deja în
unitatea de comandă Control Touch.)
Interfeţe pentru unitatea de comandă
•
RS-485
•
19,2 kbit/s
•
Fără potenţial
•
Conectare prin borne cuplabile sau borne cu şurub
•
Protocol specific RSI
5.2
Setări
PERICOL
Pericol de moarte prin electrocutare!
Vătămări corporale prin electrocutare, care pun în pericol viaţa.
Componentele plăcuţei cu circuite imprimate a echipamentului pot fi sub o
tensiune de 230 V chiar şi după ce ştecărul a fost scos din priză.
•
Înainte de a îndepărta apărătorile, întrerupeţi complet alimentarea
electrică a unităţii de comandă a echipamentului.
•
Verificaţi plăcuţa cu circuite imprimate să fie scoasă de sub tensiune.
5.2.1
Fixările rezistenţelor terminale în reţelele RS-485
Exemple pentru activarea sau dezactivarea rezistenţelor terminale în reţelele RS-
485.
•
Pe placa de bază a unităţii de comandă se găsesc comutatoarele DIP 1 şi 2.
•
Lungimea maximă de 1000 de metri pentru conexiunea RS-485
Unitatea de comandă a aparatului cu modul I/O
1
Ieşirile pentru releu de la
modulul I/O*
• 6 ieşiri digitale
2
Modul I/O
3
Conexiunile cablurilor I/O
* Cele 2 ieşiri analogice nu sunt necesare deoarece în unitatea de comandă
Control Touch există deja două ieşiri analogice pentru măsurarea presiunii şi
nivelului.
480 — Română
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V c.a., 50 – 60 Hz (IEC 38)
0,16 A fuzibilă
4
Unitatea de comandă Control
Touch
5
Conexiunea RS-485
6
Conexiunea opţională RS-485
•
Master - Slave
•
magistrală de câmp
Variomat 140 — 25.09.2020 - Rev. A
Fixările rezistenţelor terminale
Jumper / comutator
Setări
Jumper J10
activat
şi J11
dezactivat
Comutator DIP 1
activat
şi 2
dezactivat
Unităţile de comandă ale aparatului şi modulul I/O în funcţia Master-Slave
Unitatea de comandă Control
1
Touch în funcţia Master
2
Modulul I/O pentru funcţia
Master
3
Unitatea de comandă Control
Touch în funcţia Slave
Funcţia Master
Fixările rezistenţelor terminale
Jumper / comutator
Setări
Jumper J10
activat
şi J11
dezactivat
Comutator DIP 1
activat
şi 2
dezactivat
Funcţia Slave
Fixările rezistenţelor terminale
Jumper /
Setări
comutator
Jumper J10
activat
şi J11
dezactivat
Comutator DIP 1
activat
şi 2
dezactivat
5.2.2
Setarea adresei modulului
Setarea adresei modulului pe placa de bază a modulului I/O
1
Comutatoare DIP
Poziţia comutatoarelor DIP
Comutatoarele DIP 1 – 4:
•
•
Comutator DIP 5:
•
Comutatoarele DIP 6 – 8:
•
•
Setaţi adresa modulului cu comutatoarele DIP 1 – 4.
Procedaţi în felul următor:
1.
Scoateţi ştecărul de alimentare din modulul I/O.
2.
Deschideţi capacul carcasei.
3.
Setaţi comutatoarele DIP 1 – 4 pe poziţia ON sau Off.
Modul I/O
Control Touch
X
---
---
---
---
X
---
---
Modulul I/O pentru funcţia
4
Slave
5
Modul I/O pentru extensie
Modul I/O
Control Touch
X
---
---
---
---
X
---
---
Modul I/O pentru
Modul I/O
extensie
---
X
X
---
---
---
---
---
Pentru setarea adresei modulului
Setare variabilă pe ON sau OFF
Permanent pe poziţia ON
Pentru scopuri interne de testare
Pe poziţia OFF în timpul funcţionării
Control
Touch
---
---
X
---
