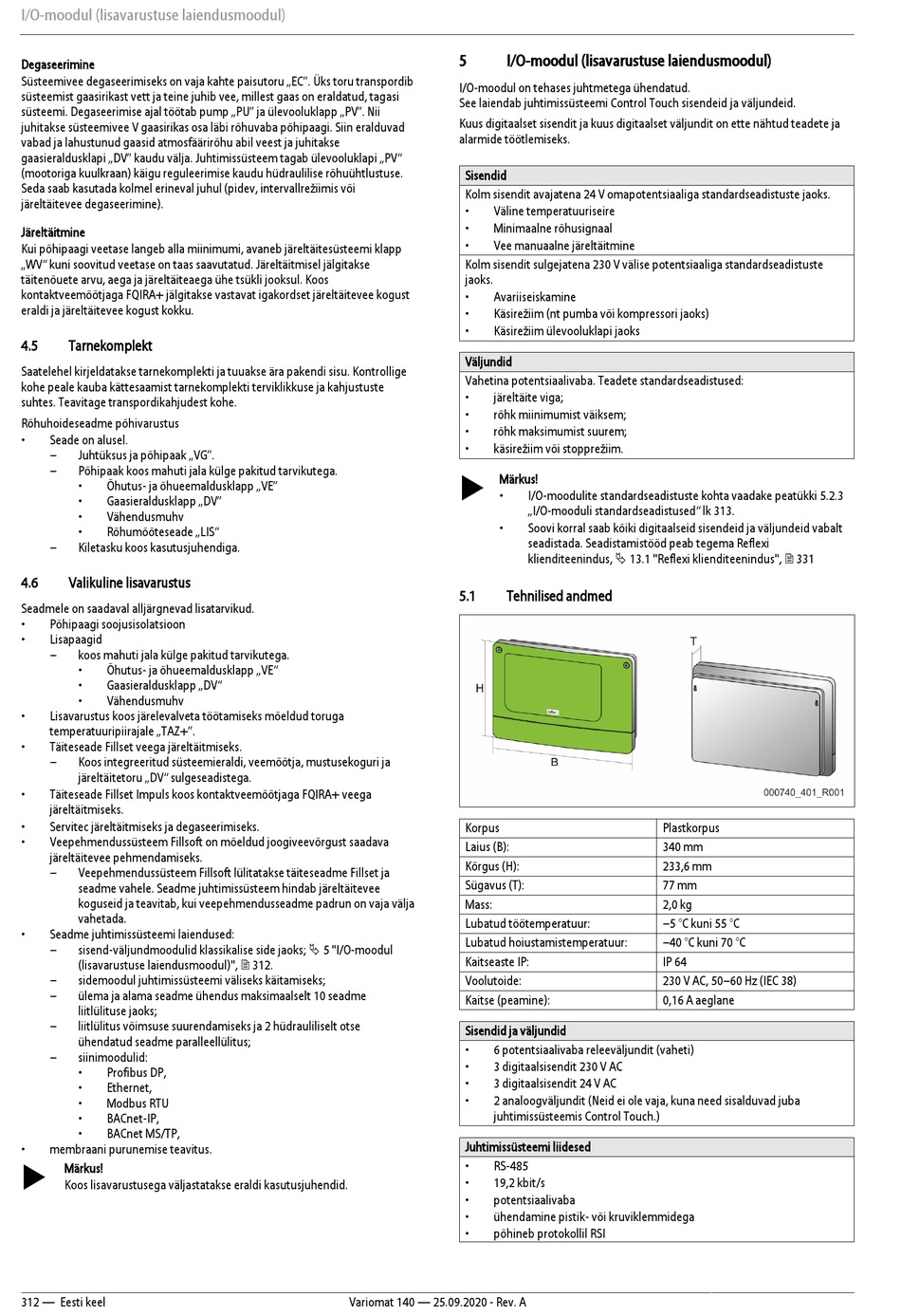

I/O-moodul (lisavarustuse laiendusmoodul)
Degaseerimine
Süsteemivee degaseerimiseks on vaja kahte paisutoru „EC". Üks toru transpordib
süsteemist gaasirikast vett ja teine juhib vee, millest gaas on eraldatud, tagasi
süsteemi. Degaseerimise ajal töötab pump „PU" ja ülevooluklapp „PV". Nii
juhitakse süsteemivee V gaasirikas osa läbi rõhuvaba põhipaagi. Siin eralduvad
vabad ja lahustunud gaasid atmosfäärirõhu abil veest ja juhitakse
gaasieraldusklapi „DV" kaudu välja. Juhtimissüsteem tagab ülevooluklapi „PV"
(mootoriga kuulkraan) käigu reguleerimise kaudu hüdraulilise rõhuühtlustuse.
Seda saab kasutada kolmel erineval juhul (pidev, intervallrežiimis või
järeltäitevee degaseerimine).
Järeltäitmine
Kui põhipaagi veetase langeb alla miinimumi, avaneb järeltäitesüsteemi klapp
„WV" kuni soovitud veetase on taas saavutatud. Järeltäitmisel jälgitakse
täitenõuete arvu, aega ja järeltäiteaega ühe tsükli jooksul. Koos
kontaktveemõõtjaga FQIRA+ jälgitakse vastavat igakordset järeltäitevee kogust
eraldi ja järeltäitevee kogust kokku.
4.5
Tarnekomplekt
Saatelehel kirjeldatakse tarnekomplekti ja tuuakse ära pakendi sisu. Kontrollige
kohe peale kauba kättesaamist tarnekomplekti terviklikkuse ja kahjustuste
suhtes. Teavitage transpordikahjudest kohe.
Rõhuhoideseadme põhivarustus
•
Seade on alusel.
–
Juhtüksus ja põhipaak „VG".
–
Põhipaak koos mahuti jala külge pakitud tarvikutega.
•
Õhutus- ja õhueemaldusklapp „VE"
•
Gaasieraldusklapp „DV"
•
Vähendusmuhv
•
Rõhumõõteseade „LIS"
–
Kiletasku koos kasutusjuhendiga.
4.6
Valikuline lisavarustus
Seadmele on saadaval alljärgnevad lisatarvikud.
•
Põhipaagi soojusisolatsioon
•
Lisapaagid
–
koos mahuti jala külge pakitud tarvikutega.
•
Õhutus- ja õhueemaldusklapp „VE"
•
Gaasieraldusklapp „DV"
•
Vähendusmuhv
•
Lisavarustus koos järelevalveta töötamiseks mõeldud toruga
temperatuuripiirajale „TAZ+".
•
Täiteseade Fillset veega järeltäitmiseks.
–
Koos integreeritud süsteemieraldi, veemõõtja, mustusekoguri ja
järeltäitetoru „DV" sulgeseadistega.
•
Täiteseade Fillset Impuls koos kontaktveemõõtjaga FQIRA+ veega
järeltäitmiseks.
•
Servitec järeltäitmiseks ja degaseerimiseks.
•
Veepehmendussüsteem Fillsoft on mõeldud joogiveevõrgust saadava
järeltäitevee pehmendamiseks.
–
Veepehmendussüsteem Fillsoft lülitatakse täiteseadme Fillset ja
seadme vahele. Seadme juhtimissüsteem hindab järeltäitevee
koguseid ja teavitab, kui veepehmendusseadme padrun on vaja välja
vahetada.
•
Seadme juhtimissüsteemi laiendused:
–
sisend-väljundmoodulid klassikalise side jaoks; 5 "I/O-moodul
(lisavarustuse laiendusmoodul)", 312.
–
sidemoodul juhtimissüsteemi väliseks käitamiseks;
–
ülema ja alama seadme ühendus maksimaalselt 10 seadme
liitlülituse jaoks;
–
liitlülitus võimsuse suurendamiseks ja 2 hüdrauliliselt otse
ühendatud seadme paralleellülitus;
–
siinimoodulid:
•
Profibus DP,
•
Ethernet,
•
Modbus RTU
•
BACnet-IP,
•
BACnet MS/TP,
•
membraani purunemise teavitus.
Märkus!
Koos lisavarustusega väljastatakse eraldi kasutusjuhendid.
312 — Eesti keel
5
I/O-moodul (lisavarustuse laiendusmoodul)
I/O-moodul on tehases juhtmetega ühendatud.
See laiendab juhtimissüsteemi Control Touch sisendeid ja väljundeid.
Kuus digitaalset sisendit ja kuus digitaalset väljundit on ette nähtud teadete ja
alarmide töötlemiseks.
Sisendid
Kolm sisendit avajatena 24 V omapotentsiaaliga standardseadistuste jaoks.
•
Väline temperatuuriseire
•
Minimaalne rõhusignaal
•
Vee manuaalne järeltäitmine
Kolm sisendit sulgejatena 230 V välise potentsiaaliga standardseadistuste
jaoks.
•
Avariiseiskamine
•
Käsirežiim (nt pumba või kompressori jaoks)
•
Käsirežiim ülevooluklapi jaoks
Väljundid
Vahetina potentsiaalivaba. Teadete standardseadistused:
•
järeltäite viga;
•
rõhk miinimumist väiksem;
•
rõhk maksimumist suurem;
•
käsirežiim või stopprežiim.
Märkus!
•
•
5.1
Tehnilised andmed
Korpus
Laius (B):
Kõrgus (H):
Sügavus (T):
Mass:
Lubatud töötemperatuur:
Lubatud hoiustamistemperatuur:
Kaitseaste IP:
Voolutoide:
Kaitse (peamine):
Sisendid ja väljundid
•
6 potentsiaalivaba releeväljundit (vaheti)
•
3 digitaalsisendit 230 V AC
•
3 digitaalsisendit 24 V AC
•
2 analoogväljundit (Neid ei ole vaja, kuna need sisalduvad juba
juhtimissüsteemis Control Touch.)
Juhtimissüsteemi liidesed
•
RS-485
•
19,2 kbit/s
•
potentsiaalivaba
•
ühendamine pistik- või kruviklemmidega
•
põhineb protokollil RSI
Variomat 140 — 25.09.2020 - Rev. A
I/O-moodulite standardseadistuste kohta vaadake peatükki 5.2.3
„I/O-mooduli standardseadistused" lk 313.
Soovi korral saab kõiki digitaalseid sisendeid ja väljundeid vabalt
seadistada. Seadistamistööd peab tegema Reflexi
klienditeenindus, 13.1 "Reflexi klienditeenindus", 331
Plastkorpus
340 mm
233,6 mm
77 mm
2,0 kg
–5 °C kuni 55 °C
–40 °C kuni 70 °C
IP 64
230 V AC, 50–60 Hz (IEC 38)
0,16 A aeglane
