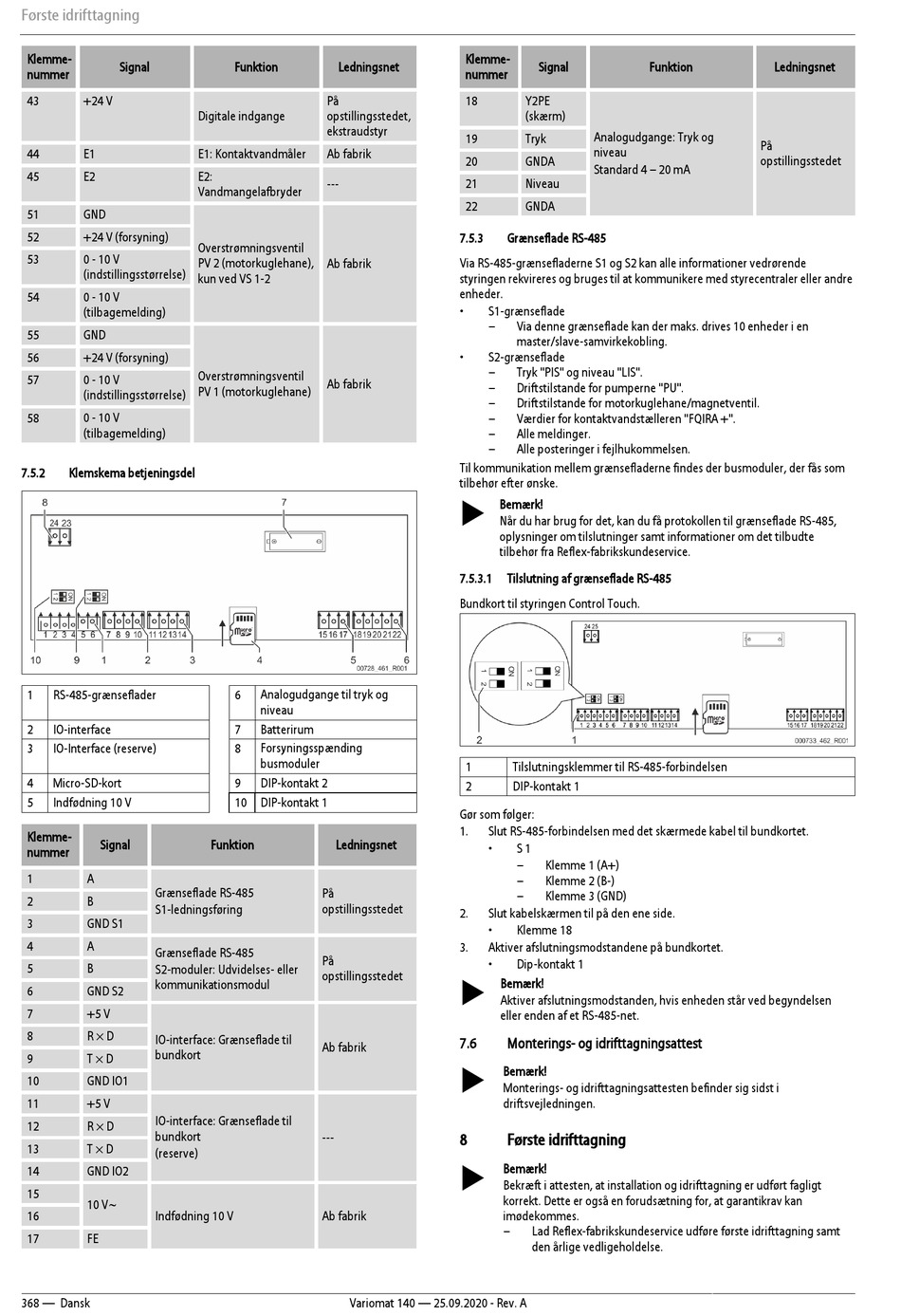

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 368

Første idrifttagning
Klemme-
Signal
nummer
43 +24 V
44 E1
45 E2
51 GND
52 +24 V (forsyning)
53 0 - 10 V
(indstillingsstørrelse)
54 0 - 10 V
(tilbagemelding)
55 GND
56 +24 V (forsyning)
57 0 - 10 V
(indstillingsstørrelse)
58 0 - 10 V
(tilbagemelding)
7.5.2 Klemskema betjeningsdel
1 RS-485-grænseflader
2 IO-interface
3 IO-Interface (reserve)
4 Micro-SD-kort
5 Indfødning 10 V
Klemme-
Signal
nummer
1 A
Grænseflade RS-485
2 B
S1-ledningsføring
3 GND S1
4 A
Grænseflade RS-485
5 B
S2-moduler: Udvidelses- eller
kommunikationsmodul
6 GND S2
7 +5 V
8 R × D
IO-interface: Grænseflade til
bundkort
9 T × D
10 GND IO1
11 +5 V
IO-interface: Grænseflade til
12 R × D
bundkort
13 T × D
(reserve)
14 GND IO2
15
10 V~
16 Indfødning 10 V
17 FE
368 — Dansk
Funktion Ledningsnet
På
Digitale indgange opstillingsstedet,
ekstraudstyr
E1: Kontaktvandmåler Ab fabrik
E2:
---
Vandmangelafbryder
Overstrømningsventil
PV 2 (motorkuglehane),
Ab fabrik
kun ved VS 1-2
Overstrømningsventil
Ab fabrik
PV 1 (motorkuglehane)
6 Analogudgange til tryk og
niveau
7 Batterirum
8 Forsyningsspænding
busmoduler
9 DIP-kontakt 2
10 DIP-kontakt 1
Funktion Ledningsnet
På
opstillingsstedet
På
opstillingsstedet
Ab fabrik
---
Ab fabrik
Variomat 140 — 25.09.2020 - Rev. A
Klemme-
Signal
nummer
18 Y2PE
(skærm)
Analogudgange: Tryk og
19 Tryk
niveau
20 GNDA
Standard 4 – 20 mA
21 Niveau
22 GNDA
7.5.3 Grænseflade RS-485
Via RS-485-grænsefladerne S1 og S2 kan alle informationer vedrørende
styringen rekvireres og bruges til at kommunikere med styrecentraler eller andre
enheder.
• S1-grænseflade
– Via denne grænseflade kan der maks. drives 10 enheder i en
master/slave-samvirkekobling.
• S2-grænseflade
– Tryk "PIS" og niveau "LIS".
– Driftstilstande for pumperne "PU".
– Driftstilstande for motorkuglehane/magnetventil.
– Værdier for kontaktvandstælleren "FQIRA +".
– Alle meldinger.
– Alle posteringer i fejlhukommelsen.
Til kommunikation mellem grænsefladerne findes der busmoduler, der fås som
tilbehør efter ønske.
 Bemærk!
Når du har brug for det, kan du få protokollen til grænseflade RS-485,
oplysninger om tilslutninger samt informationer om det tilbudte
tilbehør fra Reflex-fabrikskundeservice.
7.5.3.1 Tilslutning af grænseflade RS-485
Bundkort til styringen Control Touch.
1 Tilslutningsklemmer til RS-485-forbindelsen
2 DIP-kontakt 1
Gør som følger:
1. Slut RS-485-forbindelsen med det skærmede kabel til bundkortet.
• S 1
– Klemme 1 (A+)
– Klemme 2 (B-)
– Klemme 3 (GND)
2. Slut kabelskærmen til på den ene side.
• Klemme 18
3. Aktiver afslutningsmodstandene på bundkortet.
• Dip-kontakt 1
 Bemærk!
Aktiver afslutningsmodstanden, hvis enheden står ved begyndelsen
eller enden af et RS-485-net.
7.6 Monterings- og idrifttagningsattest
 Bemærk!
Monterings- og idrifttagningsattesten befinder sig sidst i
driftsvejledningen.
8 Første idrifttagning
 Bemærk!
Bekræft i attesten, at installation og idrifttagning er udført fagligt
korrekt. Dette er også en forudsætning for, at garantikrav kan
imødekommes.
– Lad Reflex-fabrikskundeservice udføre første idrifttagning samt
den årlige vedligeholdelse.
Funktion Ledningsnet
På
opstillingsstedet
