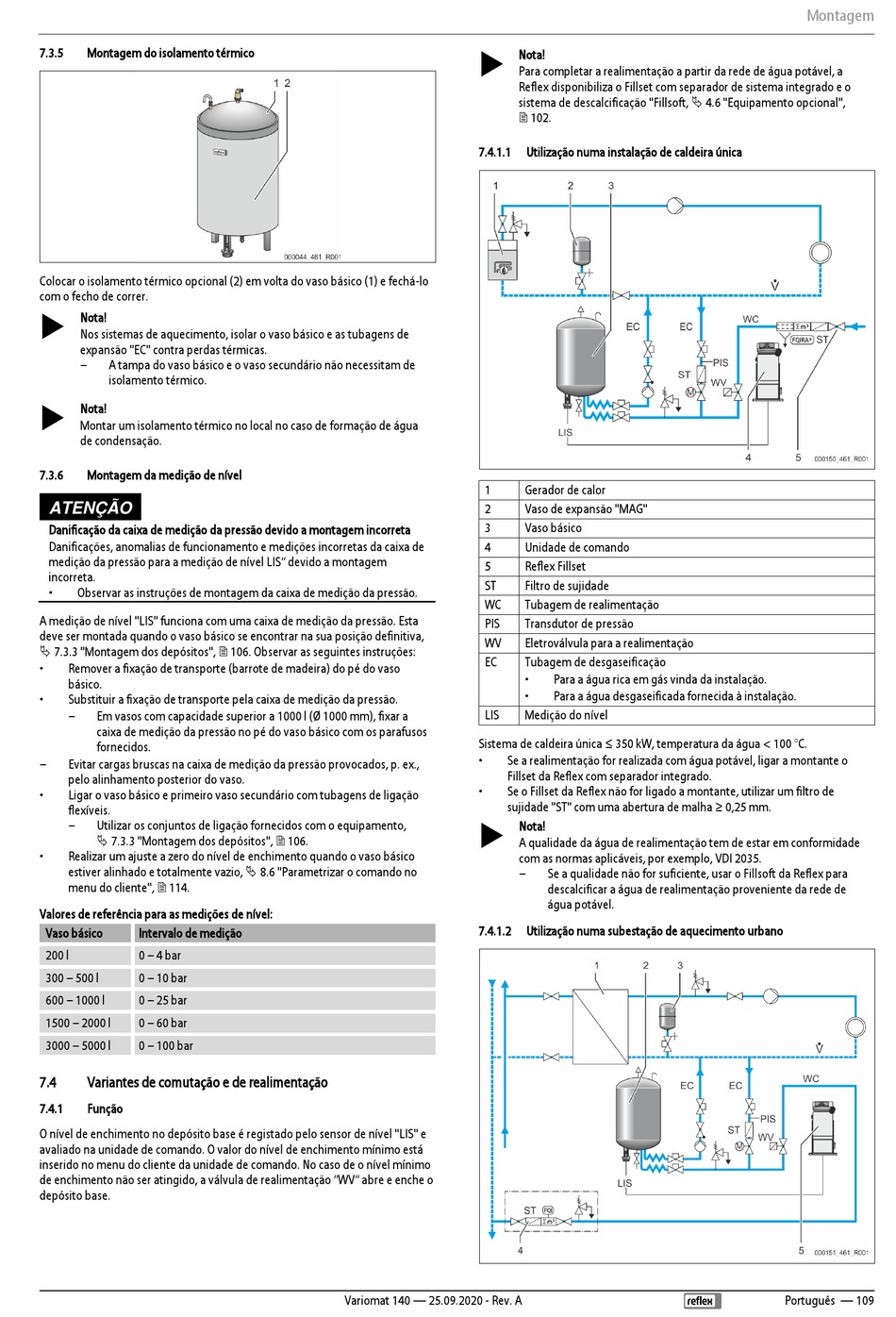

7.3.5
Montagem do isolamento térmico
Colocar o isolamento térmico opcional (2) em volta do vaso básico (1) e fechá-lo
com o fecho de correr.
Nota!
Nos sistemas de aquecimento, isolar o vaso básico e as tubagens de
expansão "EC" contra perdas térmicas.
–
A tampa do vaso básico e o vaso secundário não necessitam de
isolamento térmico.
Nota!
Montar um isolamento térmico no local no caso de formação de água
de condensação.
7.3.6
Montagem da medição de nível
ATENÇÃO
Danificação da caixa de medição da pressão devido a montagem incorreta
Danificações, anomalias de funcionamento e medições incorretas da caixa de
medição da pressão para a medição de nível LIS" devido a montagem
incorreta.
•
Observar as instruções de montagem da caixa de medição da pressão.
A medição de nível "LIS" funciona com uma caixa de medição da pressão. Esta
deve ser montada quando o vaso básico se encontrar na sua posição definitiva,
7.3.3 "Montagem dos depósitos", 106. Observar as seguintes instruções:
•
Remover a fixação de transporte (barrote de madeira) do pé do vaso
básico.
•
Substituir a fixação de transporte pela caixa de medição da pressão.
–
Em vasos com capacidade superior a 1000 l (Ø 1000 mm), fixar a
caixa de medição da pressão no pé do vaso básico com os parafusos
fornecidos.
–
Evitar cargas bruscas na caixa de medição da pressão provocados, p. ex.,
pelo alinhamento posterior do vaso.
•
Ligar o vaso básico e primeiro vaso secundário com tubagens de ligação
flexíveis.
–
Utilizar os conjuntos de ligação fornecidos com o equipamento,
7.3.3 "Montagem dos depósitos", 106.
•
Realizar um ajuste a zero do nível de enchimento quando o vaso básico
estiver alinhado e totalmente vazio, 8.6 "Parametrizar o comando no
menu do cliente", 114.
Valores de referência para as medições de nível:
Vaso básico
Intervalo de medição
200 l
0 – 4 bar
300 – 500 l
0 – 10 bar
600 – 1000 l
0 – 25 bar
1500 – 2000 l
0 – 60 bar
3000 – 5000 l
0 – 100 bar
7.4
Variantes de comutação e de realimentação
7.4.1
Função
O nível de enchimento no depósito base é registado pelo sensor de nível "LIS" e
avaliado na unidade de comando. O valor do nível de enchimento mínimo está
inserido no menu do cliente da unidade de comando. No caso de o nível mínimo
de enchimento não ser atingido, a válvula de realimentação "WV" abre e enche o
depósito base.
7.4.1.1
1
2
3
4
5
ST
WC
PIS
WV
EC
LIS
Sistema de caldeira única ≤ 350 kW, temperatura da água < 100 °C.
•
Se a realimentação for realizada com água potável, ligar a montante o
Fillset da Reflex com separador integrado.
•
Se o Fillset da Reflex não for ligado a montante, utilizar um filtro de
sujidade "ST" com uma abertura de malha ≥ 0,25 mm.
7.4.1.2
Variomat 140 — 25.09.2020 - Rev. A
Nota!
Para completar a realimentação a partir da rede de água potável, a
Reflex disponibiliza o Fillset com separador de sistema integrado e o
sistema de descalcificação "Fillsoft, 4.6 "Equipamento opcional",
102.
Utilização numa instalação de caldeira única
Gerador de calor
Vaso de expansão "MAG"
Vaso básico
Unidade de comando
Reflex Fillset
Filtro de sujidade
Tubagem de realimentação
Transdutor de pressão
Eletroválvula para a realimentação
Tubagem de desgaseificação
•
Para a água rica em gás vinda da instalação.
•
Para a água desgaseificada fornecida à instalação.
Medição do nível
Nota!
A qualidade da água de realimentação tem de estar em conformidade
com as normas aplicáveis, por exemplo, VDI 2035.
–
Se a qualidade não for suficiente, usar o Fillsoft da Reflex para
descalcificar a água de realimentação proveniente da rede de
água potável.
Utilização numa subestação de aquecimento urbano
Montagem
