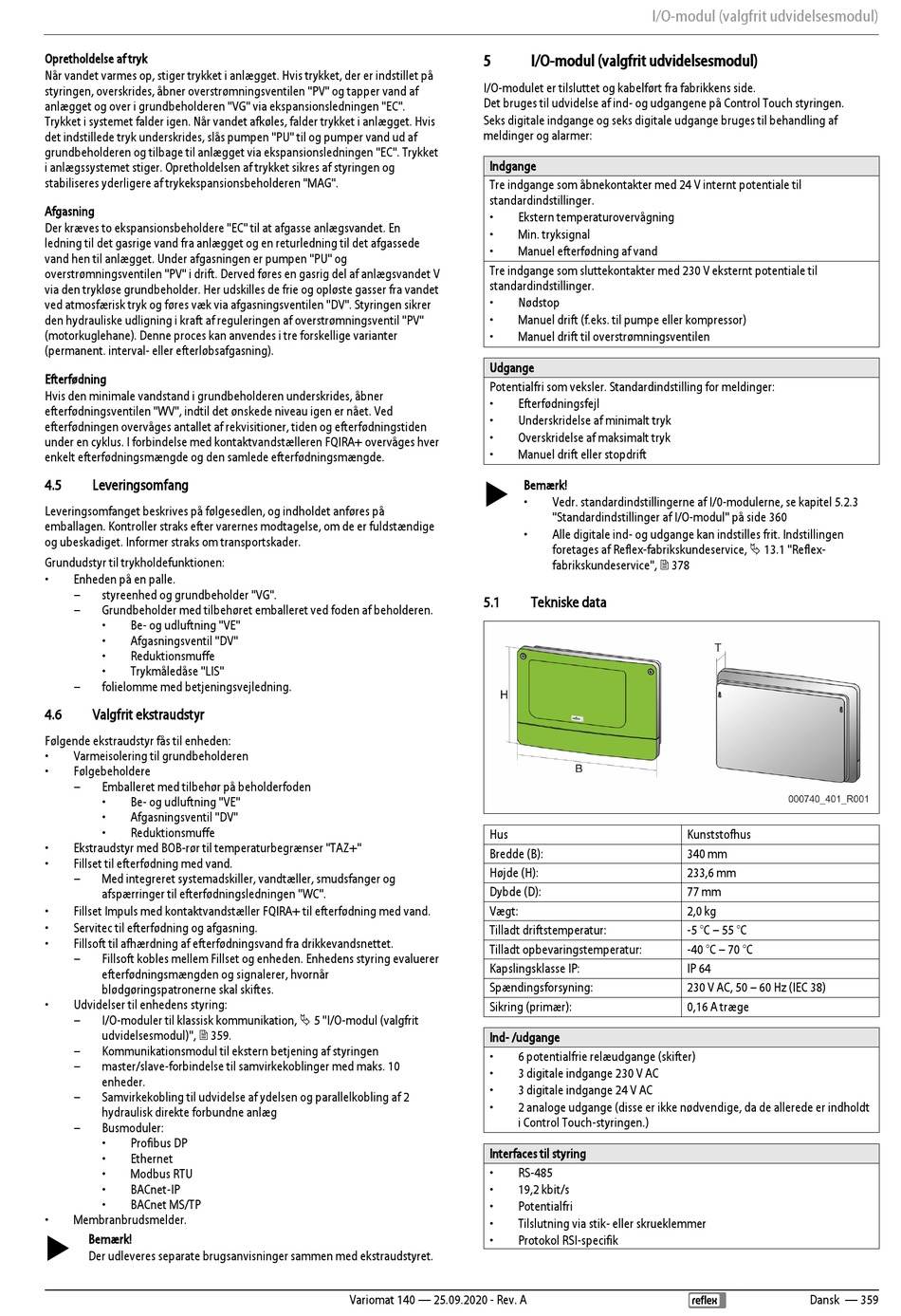

Opretholdelse af tryk
Når vandet varmes op, stiger trykket i anlægget. Hvis trykket, der er indstillet på
styringen, overskrides, åbner overstrømningsventilen "PV" og tapper vand af
anlægget og over i grundbeholderen "VG" via ekspansionsledningen "EC".
Trykket i systemet falder igen. Når vandet afkøles, falder trykket i anlægget. Hvis
det indstillede tryk underskrides, slås pumpen "PU" til og pumper vand ud af
grundbeholderen og tilbage til anlægget via ekspansionsledningen "EC". Trykket
i anlægssystemet stiger. Opretholdelsen af trykket sikres af styringen og
stabiliseres yderligere af trykekspansionsbeholderen "MAG".
Afgasning
Der kræves to ekspansionsbeholdere "EC" til at afgasse anlægsvandet. En
ledning til det gasrige vand fra anlægget og en returledning til det afgassede
vand hen til anlægget. Under afgasningen er pumpen "PU" og
overstrømningsventilen "PV" i drift. Derved føres en gasrig del af anlægsvandet V
via den trykløse grundbeholder. Her udskilles de frie og opløste gasser fra vandet
ved atmosfærisk tryk og føres væk via afgasningsventilen "DV". Styringen sikrer
den hydrauliske udligning i kraft af reguleringen af overstrømningsventil "PV"
(motorkuglehane). Denne proces kan anvendes i tre forskellige varianter
(permanent. interval- eller efterløbsafgasning).
Efterfødning
Hvis den minimale vandstand i grundbeholderen underskrides, åbner
efterfødningsventilen "WV", indtil det ønskede niveau igen er nået. Ved
efterfødningen overvåges antallet af rekvisitioner, tiden og efterfødningstiden
under en cyklus. I forbindelse med kontaktvandstælleren FQIRA+ overvåges hver
enkelt efterfødningsmængde og den samlede efterfødningsmængde.
4.5 Leveringsomfang
Leveringsomfanget beskrives på følgesedlen, og indholdet anføres på
emballagen. Kontroller straks efter varernes modtagelse, om de er fuldstændige
og ubeskadiget. Informer straks om transportskader.
Grundudstyr til trykholdefunktionen:
• Enheden på en palle.
– styreenhed og grundbeholder "VG".
– Grundbeholder med tilbehøret emballeret ved foden af beholderen.
• Be- og udluftning "VE"
• Afgasningsventil "DV"
• Reduktionsmuffe
• Trykmåledåse "LIS"
– folielomme med betjeningsvejledning.
4.6 Valgfrit ekstraudstyr
Følgende ekstraudstyr fås til enheden:
• Varmeisolering til grundbeholderen
• Følgebeholdere
– Emballeret med tilbehør på beholderfoden
• Be- og udluftning "VE"
• Afgasningsventil "DV"
• Reduktionsmuffe
• Ekstraudstyr med BOB-rør til temperaturbegrænser "TAZ+"
• Fillset til efterfødning med vand.
– Med integreret systemadskiller, vandtæller, smudsfanger og
afspærringer til efterfødningsledningen "WC".
• Fillset Impuls med kontaktvandstæller FQIRA+ til efterfødning med vand.
• Servitec til efterfødning og afgasning.
• Fillsoft til afhærdning af efterfødningsvand fra drikkevandsnettet.
– Fillsoft kobles mellem Fillset og enheden. Enhedens styring evaluerer
efterfødningsmængden og signalerer, hvornår
blødgøringspatronerne skal skiftes.
• Udvidelser til enhedens styring:
I/O-moduler til klassisk kommunikation,  5 "I/O-modul (valgfrit
–
udvidelsesmodul)",  359.
– Kommunikationsmodul til ekstern betjening af styringen
– master/slave-forbindelse til samvirkekoblinger med maks. 10
enheder.
– Samvirkekobling til udvidelse af ydelsen og parallelkobling af 2
hydraulisk direkte forbundne anlæg
– Busmoduler:
• Profibus DP
• Ethernet
• Modbus RTU
• BACnet-IP
• BACnet MS/TP
• Membranbrudsmelder.
 Bemærk!
Der udleveres separate brugsanvisninger sammen med ekstraudstyret.
5
I/O-modulet er tilsluttet og kabelført fra fabrikkens side.
Det bruges til udvidelse af ind- og udgangene på Control Touch styringen.
Seks digitale indgange og seks digitale udgange bruges til behandling af
meldinger og alarmer:
Indgange
Tre indgange som åbnekontakter med 24 V internt potentiale til
standardindstillinger.
• Ekstern temperaturovervågning
• Min. tryksignal
• Manuel efterfødning af vand
Tre indgange som sluttekontakter med 230 V eksternt potentiale til
standardindstillinger.
• Nødstop
• Manuel drift (f.eks. til pumpe eller kompressor)
• Manuel drift til overstrømningsventilen
Udgange
Potentialfri som veksler. Standardindstilling for meldinger:
• Efterfødningsfejl
• Underskridelse af minimalt tryk
• Overskridelse af maksimalt tryk
• Manuel drift eller stopdrift

5.1
Hus
Bredde (B):
Højde (H):
Dybde (D):
Vægt:
Tilladt driftstemperatur:
Tilladt opbevaringstemperatur:
Kapslingsklasse IP:
Spændingsforsyning:
Sikring (primær):
Ind- /udgange
• 6 potentialfrie relæudgange (skifter)
• 3 digitale indgange 230 V AC
• 3 digitale indgange 24 V AC
• 2 analoge udgange (disse er ikke nødvendige, da de allerede er indholdt
i Control Touch-styringen.)
Interfaces til styring
• RS-485
• 19,2 kbit/s
• Potentialfri
• Tilslutning via stik- eller skrueklemmer
• Protokol RSI-specifik
Variomat 140 — 25.09.2020 - Rev. A
I/O-modul (valgfrit udvidelsesmodul)
I/O-modul (valgfrit udvidelsesmodul)
Bemærk!
• Vedr. standardindstillingerne af I/0-modulerne, se kapitel 5.2.3
"Standardindstillinger af I/O-modul" på side 360
• Alle digitale ind- og udgange kan indstilles frit. Indstillingen
foretages af Reflex-fabrikskundeservice,  13.1 "Reflex-
fabrikskundeservice",  378
Tekniske data
Kunststofhus
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A træge
Dansk — 359
