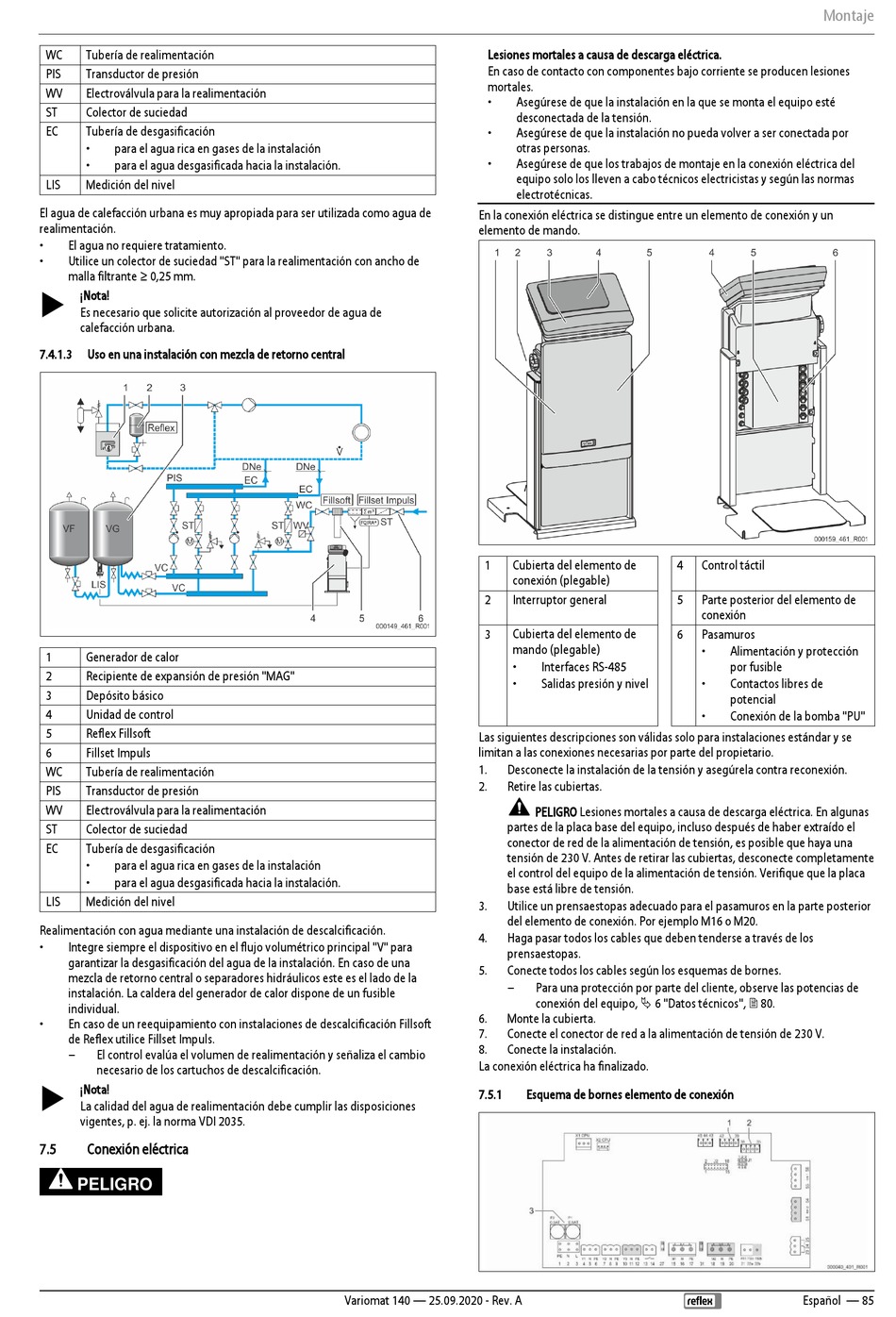

WC
Tubería de realimentación
PIS
Transductor de presión
WV
Electroválvula para la realimentación
ST
Colector de suciedad
EC
Tubería de desgasificación
•
para el agua rica en gases de la instalación
•
para el agua desgasificada hacia la instalación.
LIS
Medición del nivel
El agua de calefacción urbana es muy apropiada para ser utilizada como agua de
realimentación.
•
El agua no requiere tratamiento.
•
Utilice un colector de suciedad "ST" para la realimentación con ancho de
malla filtrante ≥ 0,25 mm.
¡Nota!
Es necesario que solicite autorización al proveedor de agua de
calefacción urbana.
7.4.1.3
Uso en una instalación con mezcla de retorno central
1
Generador de calor
2
Recipiente de expansión de presión "MAG"
3
Depósito básico
4
Unidad de control
5
Reflex Fillsoft
6
Fillset Impuls
WC
Tubería de realimentación
PIS
Transductor de presión
WV
Electroválvula para la realimentación
ST
Colector de suciedad
EC
Tubería de desgasificación
•
para el agua rica en gases de la instalación
•
para el agua desgasificada hacia la instalación.
LIS
Medición del nivel
Realimentación con agua mediante una instalación de descalcificación.
•
Integre siempre el dispositivo en el flujo volumétrico principal "V" para
garantizar la desgasificación del agua de la instalación. En caso de una
mezcla de retorno central o separadores hidráulicos este es el lado de la
instalación. La caldera del generador de calor dispone de un fusible
individual.
•
En caso de un reequipamiento con instalaciones de descalcificación Fillsoft
de Reflex utilice Fillset Impuls.
–
El control evalúa el volumen de realimentación y señaliza el cambio
necesario de los cartuchos de descalcificación.
¡Nota!
La calidad del agua de realimentación debe cumplir las disposiciones
vigentes, p. ej. la norma VDI 2035.
7.5
Conexión eléctrica
PELIGRO
Lesiones mortales a causa de descarga eléctrica.
En caso de contacto con componentes bajo corriente se producen lesiones
mortales.
•
•
•
En la conexión eléctrica se distingue entre un elemento de conexión y un
elemento de mando.
1
Cubierta del elemento de
conexión (plegable)
2
Interruptor general
3
Cubierta del elemento de
mando (plegable)
•
•
Las siguientes descripciones son válidas solo para instalaciones estándar y se
limitan a las conexiones necesarias por parte del propietario.
1.
Desconecte la instalación de la tensión y asegúrela contra reconexión.
2.
Retire las cubiertas.
partes de la placa base del equipo, incluso después de haber extraído el
conector de red de la alimentación de tensión, es posible que haya una
tensión de 230 V. Antes de retirar las cubiertas, desconecte completamente
el control del equipo de la alimentación de tensión. Verifique que la placa
base está libre de tensión.
3.
Utilice un prensaestopas adecuado para el pasamuros en la parte posterior
del elemento de conexión. Por ejemplo M16 o M20.
4.
Haga pasar todos los cables que deben tenderse a través de los
prensaestopas.
5.
Conecte todos los cables según los esquemas de bornes.
–
6.
Monte la cubierta.
7.
Conecte el conector de red a la alimentación de tensión de 230 V.
8.
Conecte la instalación.
La conexión eléctrica ha finalizado.
7.5.1
Variomat 140 — 25.09.2020 - Rev. A
Asegúrese de que la instalación en la que se monta el equipo esté
desconectada de la tensión.
Asegúrese de que la instalación no pueda volver a ser conectada por
otras personas.
Asegúrese de que los trabajos de montaje en la conexión eléctrica del
equipo solo los lleven a cabo técnicos electricistas y según las normas
electrotécnicas.
4
5
6
Interfaces RS-485
Salidas presión y nivel
PELIGRO Lesiones mortales a causa de descarga eléctrica. En algunas
Para una protección por parte del cliente, observe las potencias de
conexión del equipo, 6 "Datos técnicos", 80.
Esquema de bornes elemento de conexión
Montaje
Control táctil
Parte posterior del elemento de
conexión
Pasamuros
•
Alimentación y protección
por fusible
•
Contactos libres de
potencial
•
Conexión de la bomba "PU"
Español — 85
