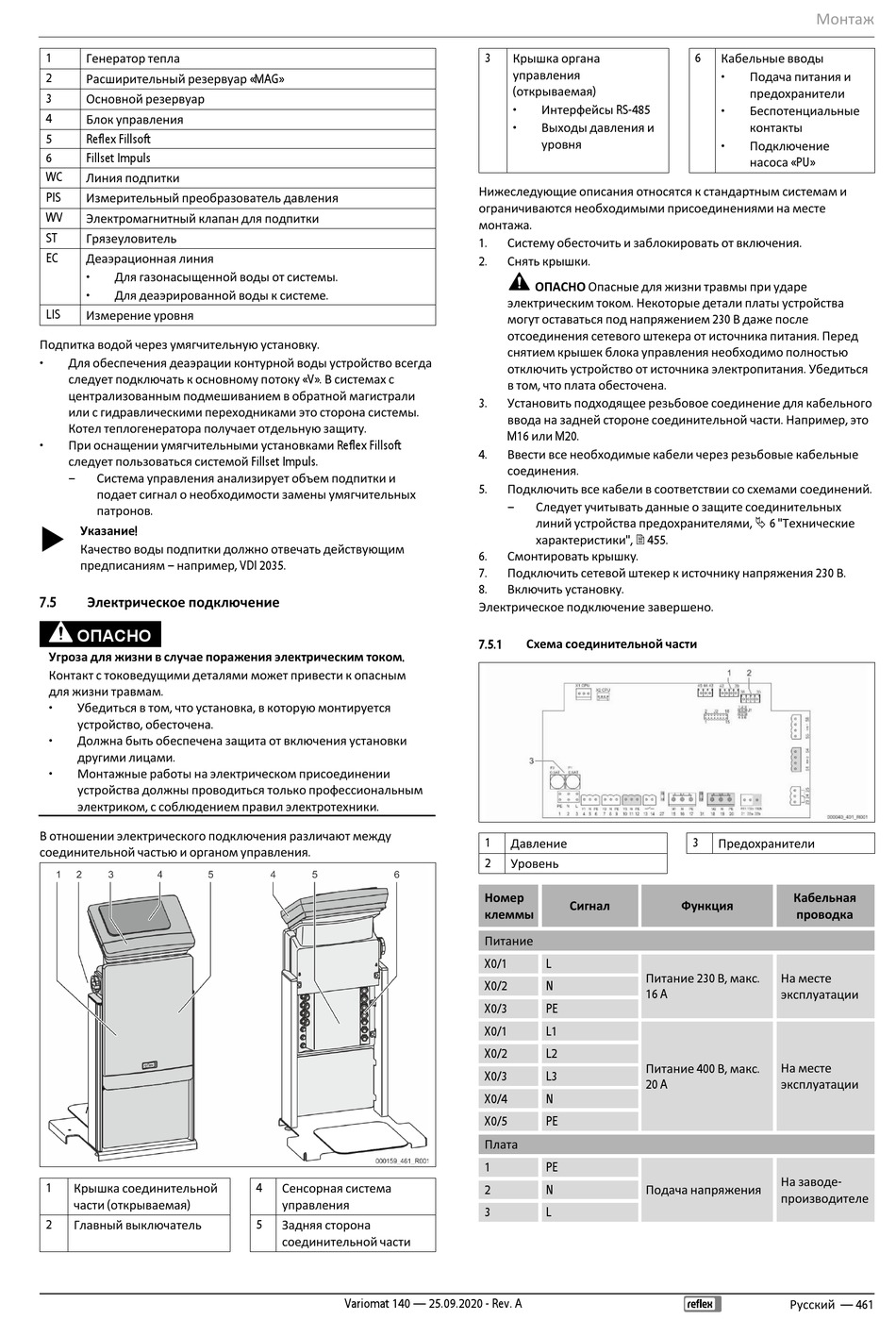

Генератор тепла
2
Расширительный резервуар «MAG»
3
Основной резервуар
4
Блок управления
5
Reflex Fillsoft
6
Fillset Impuls
WC
Линия подпитки
PIS
Измерительный преобразователь давления
WV
Электромагнитный клапан для подпитки
ST
Грязеуловитель
EC
Деаэрационная линия
•
Для газонасыщенной воды от системы.
•
Для деаэрированной воды к системе.
LIS
Измерение уровня
Подпитка водой через умягчительную установку.
•
Для обеспечения деаэрации контурной воды устройство всегда
следует подключать к основному потоку «V». В системах с
централизованным подмешиванием в обратной магистрали
или с гидравлическими переходниками это сторона системы.
Котел теплогенератора получает отдельную защиту.
•
При оснащении умягчительными установками Reflex Fillsoft
следует пользоваться системой Fillset Impuls.
–
Система управления анализирует объем подпитки и
подает сигнал о необходимости замены умягчительных
патронов.
Указание!
Качество воды подпитки должно отвечать действующим
предписаниям – например, VDI 2035.
7.5
Электрическое подключение
ОПАСНО
Угроза для жизни в случае поражения электрическим током.
Контакт с токоведущими деталями может привести к опасным
для жизни травмам.
•
Убедиться в том, что установка, в которую монтируется
устройство, обесточена.
•
Должна быть обеспечена защита от включения установки
другими лицами.
•
Монтажные работы на электрическом присоединении
устройства должны проводиться только профессиональным
электриком, с соблюдением правил электротехники.
В отношении электрического подключения различают между
соединительной частью и органом управления.
1
Крышка соединительной
части (открываемая)
2
Главный выключатель
4
Сенсорная система
управления
5
Задняя сторона
соединительной части
Variomat 140 — 25.09.2020 - Rev. A
3
Крышка органа
управления
(открываемая)
•
Интерфейсы RS-485
•
Выходы давления и
уровня
Нижеследующие описания относятся к стандартным системам и
ограничиваются необходимыми присоединениями на месте
монтажа.
1.
Систему обесточить и заблокировать от включения.
2.
Снять крышки.
ОПАСНО Опасные для жизни травмы при ударе
электрическим током. Некоторые детали платы устройства
могут оставаться под напряжением 230 В даже после
отсоединения сетевого штекера от источника питания. Перед
снятием крышек блока управления необходимо полностью
отключить устройство от источника электропитания. Убедиться
в том, что плата обесточена.
3.
Установить подходящее резьбовое соединение для кабельного
ввода на задней стороне соединительной части. Например, это
M16 или M20.
4.
Ввести все необходимые кабели через резьбовые кабельные
соединения.
5.
Подключить все кабели в соответствии со схемами соединений.
–
Следует учитывать данные о защите соединительных
линий устройства предохранителями, 6 "Технические
характеристики", 455.
6.
Смонтировать крышку.
7.
Подключить сетевой штекер к источнику напряжения 230 В.
8.
Включить установку.
Электрическое подключение завершено.
7.5.1
Схема соединительной части
1
Давление
2
Уровень
Номер
Сигнал
клеммы
Питание
X0/1
L
Питание 230 В, макс.
X0/2
N
16 A
X0/3
PE
X0/1
L1
X0/2
L2
Питание 400 В, макс.
X0/3
L3
20 A
X0/4
N
X0/5
PE
Плата
1
PE
2
N
Подача напряжения
3
L
Монтаж
6
Кабельные вводы
•
Подача питания и
предохранители
•
Беспотенциальные
контакты
•
Подключение
насоса «PU»
3
Предохранители
Кабельная
Функция
проводка
На месте
эксплуатации
На месте
эксплуатации
На заводе-
производителе
Русский — 461
