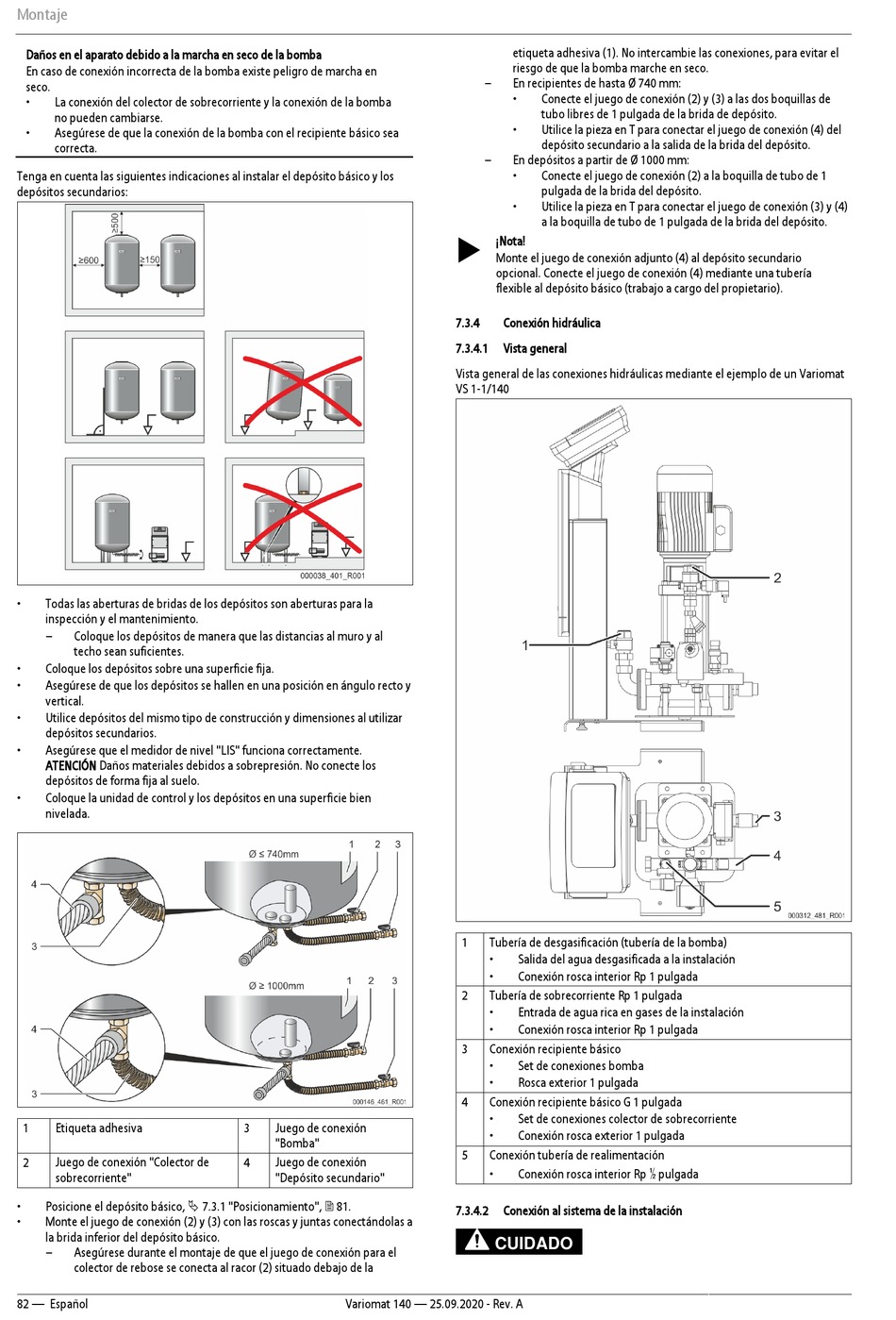

Montaje
Daños en el aparato debido a la marcha en seco de la bomba
En caso de conexión incorrecta de la bomba existe peligro de marcha en
seco.
•
La conexión del colector de sobrecorriente y la conexión de la bomba
no pueden cambiarse.
•
Asegúrese de que la conexión de la bomba con el recipiente básico sea
correcta.
Tenga en cuenta las siguientes indicaciones al instalar el depósito básico y los
depósitos secundarios:
•
Todas las aberturas de bridas de los depósitos son aberturas para la
inspección y el mantenimiento.
–
Coloque los depósitos de manera que las distancias al muro y al
techo sean suficientes.
•
Coloque los depósitos sobre una superficie fija.
•
Asegúrese de que los depósitos se hallen en una posición en ángulo recto y
vertical.
•
Utilice depósitos del mismo tipo de construcción y dimensiones al utilizar
depósitos secundarios.
•
Asegúrese que el medidor de nivel "LIS" funciona correctamente.
ATENCIÓN Daños materiales debidos a sobrepresión. No conecte los
depósitos de forma fija al suelo.
•
Coloque la unidad de control y los depósitos en una superficie bien
nivelada.
1
Etiqueta adhesiva
2
Juego de conexión "Colector de
sobrecorriente"
•
Posicione el depósito básico, 7.3.1 "Posicionamiento", 81.
•
Monte el juego de conexión (2) y (3) con las roscas y juntas conectándolas a
la brida inferior del depósito básico.
–
Asegúrese durante el montaje de que el juego de conexión para el
colector de rebose se conecta al racor (2) situado debajo de la
82 — Español
3
Juego de conexión
"Bomba"
4
Juego de conexión
"Depósito secundario"
Variomat 140 — 25.09.2020 - Rev. A
etiqueta adhesiva (1). No intercambie las conexiones, para evitar el
riesgo de que la bomba marche en seco.
–
En recipientes de hasta Ø 740 mm:
•
Conecte el juego de conexión (2) y (3) a las dos boquillas de
tubo libres de 1 pulgada de la brida de depósito.
•
Utilice la pieza en T para conectar el juego de conexión (4) del
depósito secundario a la salida de la brida del depósito.
–
En depósitos a partir de Ø 1000 mm:
•
Conecte el juego de conexión (2) a la boquilla de tubo de 1
pulgada de la brida del depósito.
•
Utilice la pieza en T para conectar el juego de conexión (3) y (4)
a la boquilla de tubo de 1 pulgada de la brida del depósito.
¡Nota!
Monte el juego de conexión adjunto (4) al depósito secundario
opcional. Conecte el juego de conexión (4) mediante una tubería
flexible al depósito básico (trabajo a cargo del propietario).
7.3.4
Conexión hidráulica
7.3.4.1
Vista general
Vista general de las conexiones hidráulicas mediante el ejemplo de un Variomat
VS 1-1/140
1
Tubería de desgasificación (tubería de la bomba)
•
Salida del agua desgasificada a la instalación
•
Conexión rosca interior Rp 1 pulgada
2
Tubería de sobrecorriente Rp 1 pulgada
•
Entrada de agua rica en gases de la instalación
•
Conexión rosca interior Rp 1 pulgada
3
Conexión recipiente básico
•
Set de conexiones bomba
•
Rosca exterior 1 pulgada
4
Conexión recipiente básico G 1 pulgada
•
Set de conexiones colector de sobrecorriente
•
Conexión rosca exterior 1 pulgada
5
Conexión tubería de realimentación
•
Conexión rosca interior Rp ½ pulgada
7.3.4.2
Conexión al sistema de la instalación
CUIDADO
