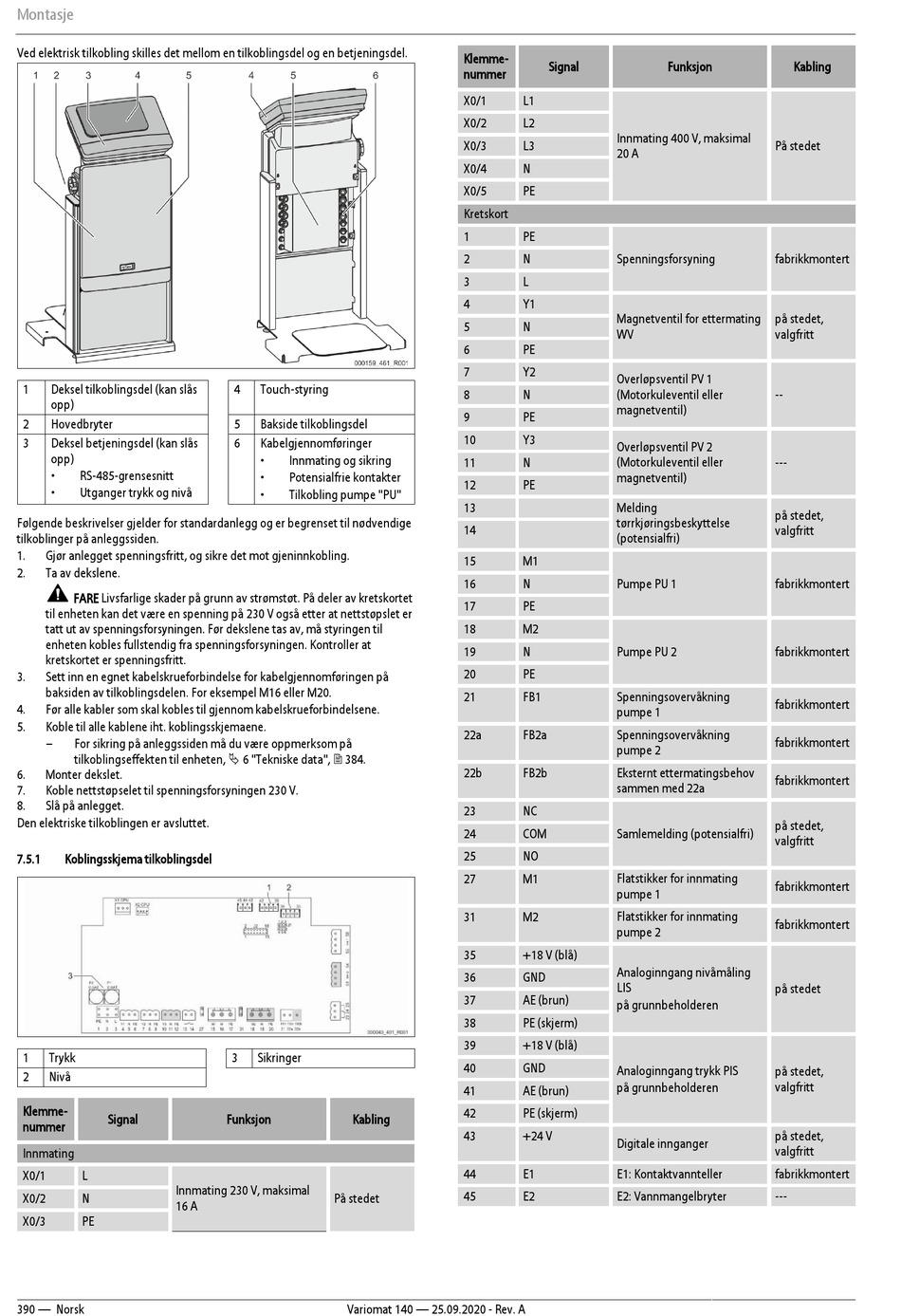

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 390

Montasje
Ved elektrisk tilkobling skilles det mellom en tilkoblingsdel og en betjeningsdel.
1 Deksel tilkoblingsdel (kan slås
opp)
2 Hovedbryter
3 Deksel betjeningsdel (kan slås
opp)
• RS-485-grensesnitt
• Utganger trykk og nivå
Følgende beskrivelser gjelder for standardanlegg og er begrenset til nødvendige
tilkoblinger på anleggssiden.
1. Gjør anlegget spenningsfritt, og sikre det mot gjeninnkobling.
2. Ta av dekslene.
FARE Livsfarlige skader på grunn av strømstøt. På deler av kretskortet
til enheten kan det være en spenning på 230 V også etter at nettstøpslet er
tatt ut av spenningsforsyningen. Før dekslene tas av, må styringen til
enheten kobles fullstendig fra spenningsforsyningen. Kontroller at
kretskortet er spenningsfritt.
3. Sett inn en egnet kabelskrueforbindelse for kabelgjennomføringen på
baksiden av tilkoblingsdelen. For eksempel M16 eller M20.
4. Før alle kabler som skal kobles til gjennom kabelskrueforbindelsene.
5. Koble til alle kablene iht. koblingsskjemaene.
– For sikring på anleggssiden må du være oppmerksom på
tilkoblingseffekten til enheten,  6 "Tekniske data",  384.
6. Monter dekslet.
7. Koble nettstøpselet til spenningsforsyningen 230 V.
8. Slå på anlegget.
Den elektriske tilkoblingen er avsluttet.
7.5.1 Koblingsskjema tilkoblingsdel
1 Trykk
2 Nivå
Klemme-
Signal
nummer
Innmating
X0/1 L
Innmating 230 V, maksimal
X0/2 N
16 A
X0/3 PE
390 — Norsk
4 Touch-styring
5 Bakside tilkoblingsdel
6 Kabelgjennomføringer
• Innmating og sikring
• Potensialfrie kontakter
• Tilkobling pumpe "PU"
3 Sikringer
Funksjon Kabling
På stedet
Variomat 140 — 25.09.2020 - Rev. A
Klemme-
Signal
nummer
X0/1 L1
X0/2 L2
Innmating 400 V, maksimal
X0/3 L3
20 A
X0/4 N
X0/5 PE
Kretskort
1 PE
2 N Spenningsforsyning
3 L
4 Y1
Magnetventil for ettermating
5 N
WV
6 PE
7 Y2
Overløpsventil PV 1
8 N (Motorkuleventil eller
magnetventil)
9 PE
10 Y3
Overløpsventil PV 2
11 N (Motorkuleventil eller
magnetventil)
12 PE
13 Melding
tørrkjøringsbeskyttelse
14
(potensialfri)
15 M1
16 N Pumpe PU 1
17 PE
18 M2
19 N Pumpe PU 2
20 PE
21 FB1 Spenningsovervåkning
pumpe 1
22a FB2a Spenningsovervåkning
pumpe 2
22b FB2b Eksternt ettermatingsbehov
sammen med 22a
23 NC
24 COM Samlemelding (potensialfri)
25 NO
27 M1 Flatstikker for innmating
pumpe 1
31 M2 Flatstikker for innmating
pumpe 2
35 +18 V (blå)
Analoginngang nivåmåling
36 GND
LIS
37 AE (brun)
på grunnbeholderen
38 PE (skjerm)
39 +18 V (blå)
40 GND
Analoginngang trykk PIS
på grunnbeholderen
41 AE (brun)
42 PE (skjerm)
43 +24 V
Digitale innganger
44 E1 E1: Kontaktvannteller
45 E2 E2: Vannmangelbryter
Funksjon Kabling
På stedet
fabrikkmontert
på stedet,
valgfritt
--
---
på stedet,
valgfritt
fabrikkmontert
fabrikkmontert
fabrikkmontert
fabrikkmontert
fabrikkmontert
på stedet,
valgfritt
fabrikkmontert
fabrikkmontert
på stedet
på stedet,
valgfritt
på stedet,
valgfritt
fabrikkmontert
---
