Description de l'appareil
4
Description de l'appareil
4.1
Description
Le Variomat VS 140 est une station de maintien de pression, de dégazage et de
réalimentation commandée par pompe pour les systèmes d'eau de
refroidissement et de chauffage. Dans l'ensemble, le Variomat se compose d'une
unité de commande avec pompes et d'au moins un vase d'expansion. Une
membrane à l'intérieur du vase d'expansion le divise en deux, un espace pour
l'eau et un pour l'air. Cela empêche la pénétration de l'oxygène de l'air dans l'eau
d'expansion.
Le Variomat VS 140 est équipé des protections suivantes :
•
Optimisation de tous les déroulements de maintien de pression, de
dégazage et de réalimentation.
-
Aucune aspiration d'air directe grâce au contrôle du maintien de la
pression avec réalimentation automatique.
-
Aucun problème de circulation dû à des bulles libres dans l'eau du
circuit.
-
Réduction des dommages dus à la corrosion par désoxydation à
partir de l'eau de remplissage et de réalimentation.
4.2

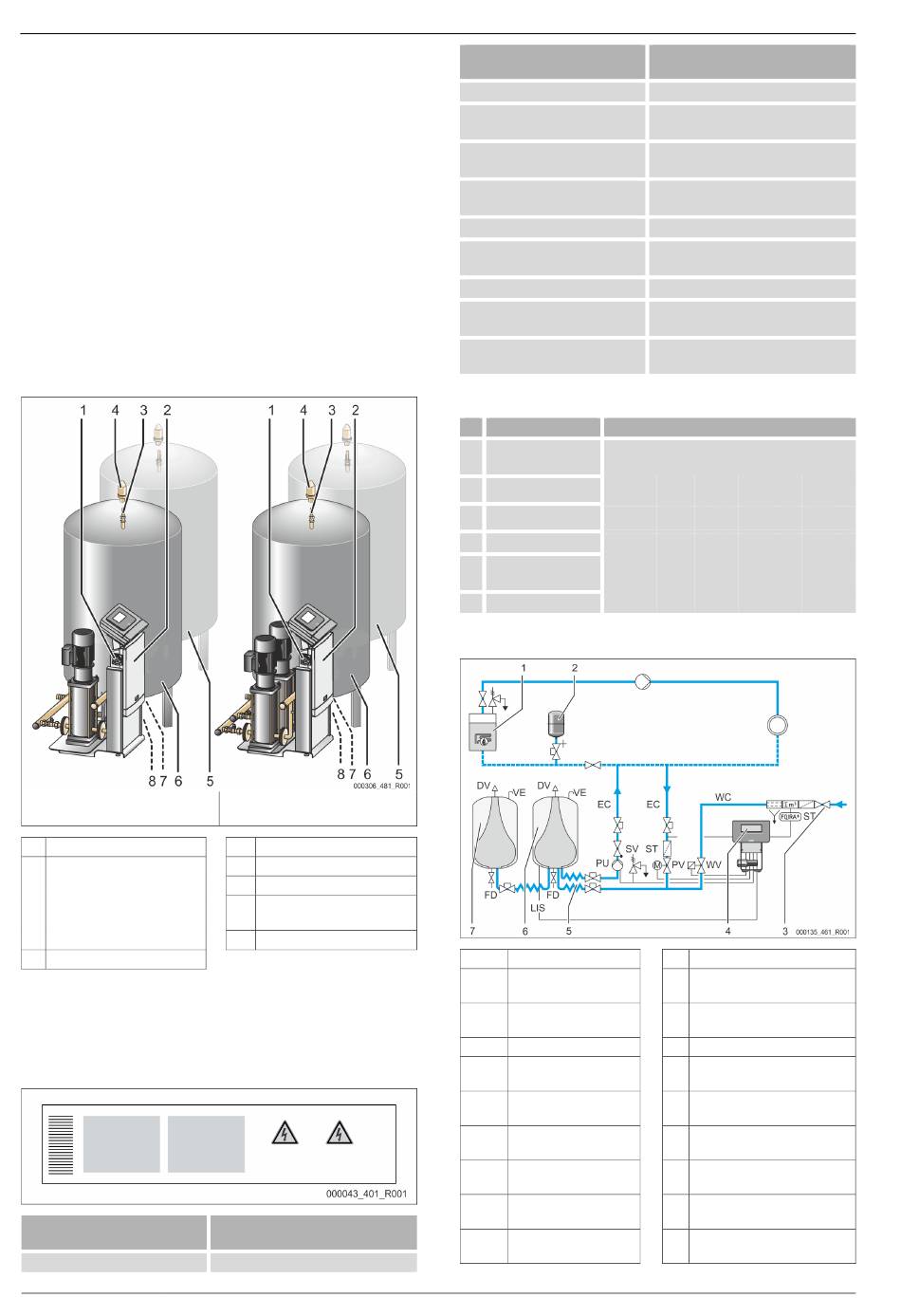

Synoptique
Variomat avec une pompe (VS 1-
1/140)
1
Interrupteur principal
2
Unité de commande
•
Pièce de raccordement
pour pompe(s)
•
Élément de commande
« Reflex Control Touch »
3
Coude de compensation « VE »
4.3
Identification
4.3.1
Plaque signalétique
Vous trouverez sur la plaque signalétique les informations concernant le
fabricant, l'année de fabrication et le numéro de fabrication, ainsi que les
caractéristiques techniques.
Inscription sur la plaque
signalétique
Type
52 — Français
Variomat avec deux pompes (VS 1-
2/140)
4
Soupape de dégazage « DV »
5
Vase secondaire « VF »
6
Vase primaire « VF »
Robinet de remplissage et de
7
vidange « FD »
8
Mesure du niveau « LIS »
Signification
Désignation de l'appareil
Variomat 140 — 25.09.2020 - Rev. A
Inscription sur la plaque
signalétique
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2
Code type
N°
1
Désignation de l'unité
de commande
2
Nombre de pompes
Variomat VS 1- 1 VG 500 l, VF 500 l
3
Vase primaire « VG »
4
Volume nominal
5
Vase secondaire
« VF »
6
Volume nominal
4.4
Fonction
1
Installation de chauffage
2
Vase d'expansion de
pression « MAG »
3
Reflex Fillset Impuls
4
Unité de commande
5
Alimentations
hydrauliques
6
Espace pour l'air de la
cuve de base
7
Espace pour l'air de la
cuve en aval
ST
Collecteur d'impuretés
FQIRA+ Compteur d'eau à
impulsions
WC
Conduite de
réalimentation
Signification
N° de série
Pression minimale / maximale
admissible
Température de service maximale
continue
Température / température aller TS
minimale / maximale admissible
Année de fabrication
Pression de service minimale réglée en
usine
Pression de service minimale réglée
Pression de déclenchement réglée en
usine pour la soupape de sûreté
Pression de déclenchement réglée pour
la soupape de sûreté
Code type (exemple)
1
2
3
4
5
6
WV Soupape de réalimentation
PIS Capteur de pression
PV Soupape de décharge (robinet à
boisseau sphérique motorisé)
PU Pompe (maintien de pression)
SV Soupape de sûreté
EC Conduite d'expansion
FD Robinet de remplissage et de
vidange
LIS Dynamomètre pour la
détection du niveau d'eau
DV Soupape de dégazage
VE Aération et dépressurisation
