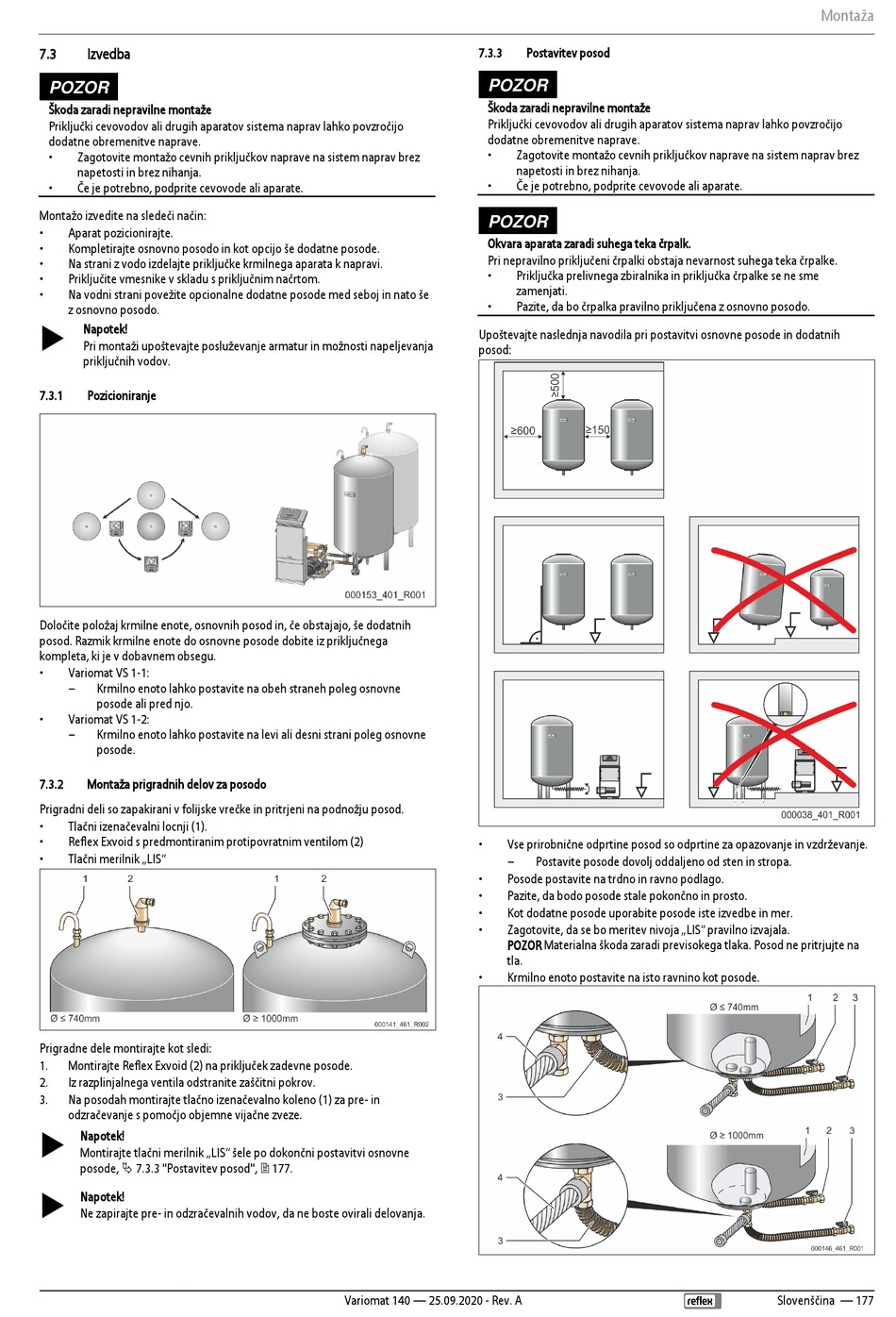

7.3
Izvedba
POZOR
Škoda zaradi nepravilne montaže
Priključki cevovodov ali drugih aparatov sistema naprav lahko povzročijo
dodatne obremenitve naprave.
•
Zagotovite montažo cevnih priključkov naprave na sistem naprav brez
napetosti in brez nihanja.
•
Če je potrebno, podprite cevovode ali aparate.
Montažo izvedite na sledeči način:
•
Aparat pozicionirajte.
•
Kompletirajte osnovno posodo in kot opcijo še dodatne posode.
•
Na strani z vodo izdelajte priključke krmilnega aparata k napravi.
•
Priključite vmesnike v skladu s priključnim načrtom.
•
Na vodni strani povežite opcionalne dodatne posode med seboj in nato še
z osnovno posodo.
Napotek!
Pri montaži upoštevajte posluževanje armatur in možnosti napeljevanja
priključnih vodov.
7.3.1
Pozicioniranje
Določite položaj krmilne enote, osnovnih posod in, če obstajajo, še dodatnih
posod. Razmik krmilne enote do osnovne posode dobite iz priključnega
kompleta, ki je v dobavnem obsegu.
•
Variomat VS 1-1:
–
Krmilno enoto lahko postavite na obeh straneh poleg osnovne
posode ali pred njo.
•
Variomat VS 1-2:
–
Krmilno enoto lahko postavite na levi ali desni strani poleg osnovne
posode.
7.3.2
Montaža prigradnih delov za posodo
Prigradni deli so zapakirani v folijske vrečke in pritrjeni na podnožju posod.
•
Tlačni izenačevalni locnji (1).
•
Reflex Exvoid s predmontiranim protipovratnim ventilom (2)
•
Tlačni merilnik „LIS"
Prigradne dele montirajte kot sledi:
1.
Montirajte Reflex Exvoid (2) na priključek zadevne posode.
2.
Iz razplinjalnega ventila odstranite zaščitni pokrov.
3.
Na posodah montirajte tlačno izenačevalno koleno (1) za pre- in
odzračevanje s pomočjo objemne vijačne zveze.
Napotek!
Montirajte tlačni merilnik „LIS" šele po dokončni postavitvi osnovne
posode, 7.3.3 "Postavitev posod", 177.
Napotek!
Ne zapirajte pre- in odzračevalnih vodov, da ne boste ovirali delovanja.
7.3.3
POZOR
Škoda zaradi nepravilne montaže
Priključki cevovodov ali drugih aparatov sistema naprav lahko povzročijo
dodatne obremenitve naprave.
•
•
POZOR
Okvara aparata zaradi suhega teka črpalk.
Pri nepravilno priključeni črpalki obstaja nevarnost suhega teka črpalke.
•
•
Upoštevajte naslednja navodila pri postavitvi osnovne posode in dodatnih
posod:
•
Vse prirobnične odprtine posod so odprtine za opazovanje in vzdrževanje.
–
•
Posode postavite na trdno in ravno podlago.
•
Pazite, da bodo posode stale pokončno in prosto.
•
Kot dodatne posode uporabite posode iste izvedbe in mer.
•
Zagotovite, da se bo meritev nivoja „LIS" pravilno izvajala.
POZOR Materialna škoda zaradi previsokega tlaka. Posod ne pritrjujte na
tla.
•
Krmilno enoto postavite na isto ravnino kot posode.
Variomat 140 — 25.09.2020 - Rev. A
Postavitev posod
Zagotovite montažo cevnih priključkov naprave na sistem naprav brez
napetosti in brez nihanja.
Če je potrebno, podprite cevovode ali aparate.
Priključka prelivnega zbiralnika in priključka črpalke se ne sme
zamenjati.
Pazite, da bo črpalka pravilno priključena z osnovno posodo.
Postavite posode dovolj oddaljeno od sten in stropa.
Montaža
Slovenščina — 177
