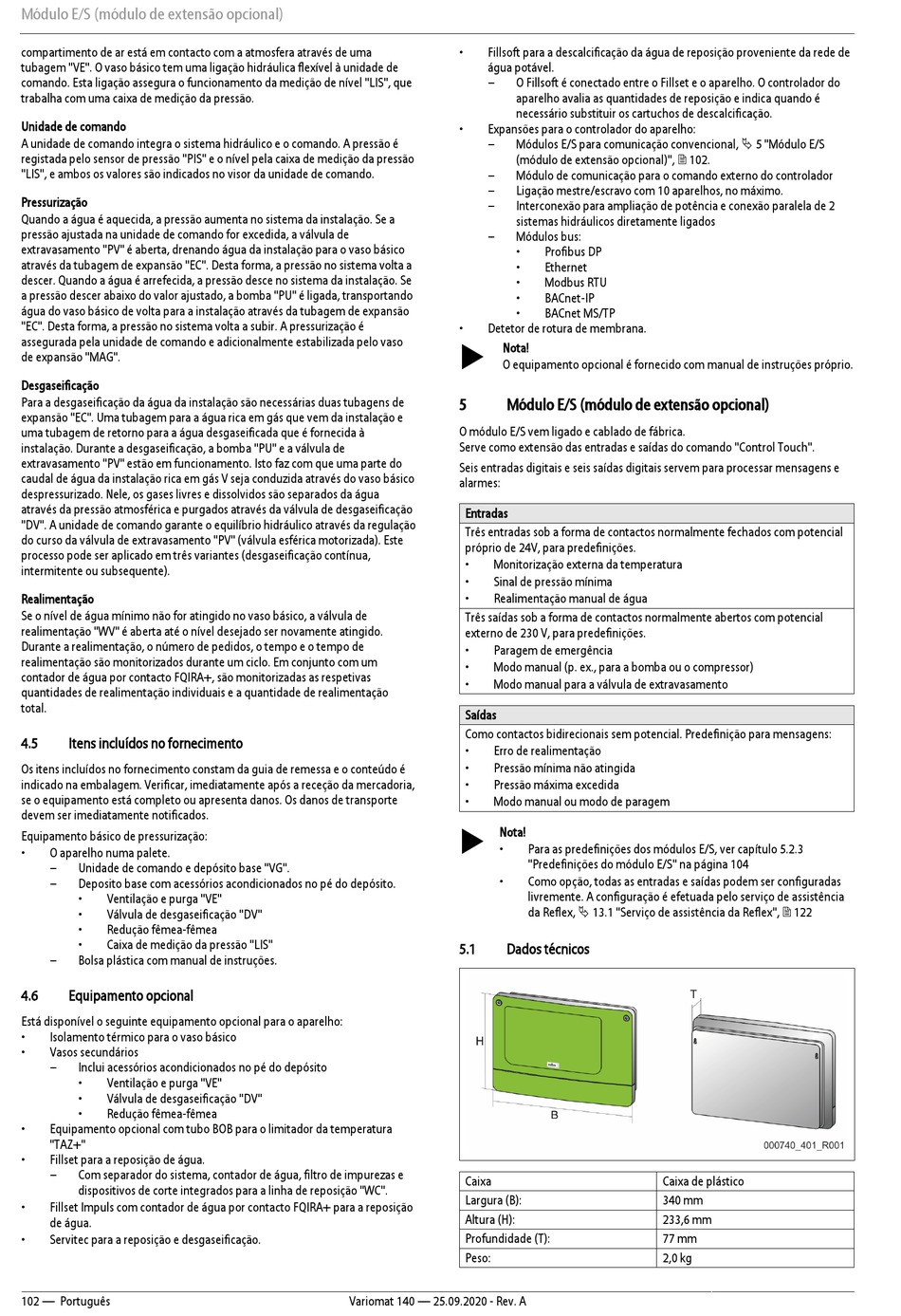

Módulo E/S (módulo de extensão opcional)
compartimento de ar está em contacto com a atmosfera através de uma
tubagem "VE". O vaso básico tem uma ligação hidráulica flexível à unidade de
comando. Esta ligação assegura o funcionamento da medição de nível "LIS", que
trabalha com uma caixa de medição da pressão.
Unidade de comando
A unidade de comando integra o sistema hidráulico e o comando. A pressão é
registada pelo sensor de pressão "PIS" e o nível pela caixa de medição da pressão
"LIS", e ambos os valores são indicados no visor da unidade de comando.
Pressurização
Quando a água é aquecida, a pressão aumenta no sistema da instalação. Se a
pressão ajustada na unidade de comando for excedida, a válvula de
extravasamento "PV" é aberta, drenando água da instalação para o vaso básico
através da tubagem de expansão "EC". Desta forma, a pressão no sistema volta a
descer. Quando a água é arrefecida, a pressão desce no sistema da instalação. Se
a pressão descer abaixo do valor ajustado, a bomba "PU" é ligada, transportando
água do vaso básico de volta para a instalação através da tubagem de expansão
"EC". Desta forma, a pressão no sistema volta a subir. A pressurização é
assegurada pela unidade de comando e adicionalmente estabilizada pelo vaso
de expansão "MAG".
Desgaseificação
Para a desgaseificação da água da instalação são necessárias duas tubagens de
expansão "EC". Uma tubagem para a água rica em gás que vem da instalação e
uma tubagem de retorno para a água desgaseificada que é fornecida à
instalação. Durante a desgaseificação, a bomba "PU" e a válvula de
extravasamento "PV" estão em funcionamento. Isto faz com que uma parte do
caudal de água da instalação rica em gás V seja conduzida através do vaso básico
despressurizado. Nele, os gases livres e dissolvidos são separados da água
através da pressão atmosférica e purgados através da válvula de desgaseificação
"DV". A unidade de comando garante o equilíbrio hidráulico através da regulação
do curso da válvula de extravasamento "PV" (válvula esférica motorizada). Este
processo pode ser aplicado em três variantes (desgaseificação contínua,
intermitente ou subsequente).
Realimentação
Se o nível de água mínimo não for atingido no vaso básico, a válvula de
realimentação "WV" é aberta até o nível desejado ser novamente atingido.
Durante a realimentação, o número de pedidos, o tempo e o tempo de
realimentação são monitorizados durante um ciclo. Em conjunto com um
contador de água por contacto FQIRA+, são monitorizadas as respetivas
quantidades de realimentação individuais e a quantidade de realimentação
total.
4.5
Itens incluídos no fornecimento
Os itens incluídos no fornecimento constam da guia de remessa e o conteúdo é
indicado na embalagem. Verificar, imediatamente após a receção da mercadoria,
se o equipamento está completo ou apresenta danos. Os danos de transporte
devem ser imediatamente notificados.
Equipamento básico de pressurização:
•
O aparelho numa palete.
–
Unidade de comando e depósito base "VG".
–
Deposito base com acessórios acondicionados no pé do depósito.
•
Ventilação e purga "VE"
•
Válvula de desgaseificação "DV"
•
Redução fêmea-fêmea
•
Caixa de medição da pressão "LIS"
–
Bolsa plástica com manual de instruções.
4.6
Equipamento opcional
Está disponível o seguinte equipamento opcional para o aparelho:
•
Isolamento térmico para o vaso básico
•
Vasos secundários
–
Inclui acessórios acondicionados no pé do depósito
•
Ventilação e purga "VE"
•
Válvula de desgaseificação "DV"
•
Redução fêmea-fêmea
•
Equipamento opcional com tubo BOB para o limitador da temperatura
"TAZ+"
•
Fillset para a reposição de água.
–
Com separador do sistema, contador de água, filtro de impurezas e
dispositivos de corte integrados para a linha de reposição "WC".
•
Fillset Impuls com contador de água por contacto FQIRA+ para a reposição
de água.
•
Servitec para a reposição e desgaseificação.
102 — Português
•
Fillsoft para a descalcificação da água de reposição proveniente da rede de
água potável.
–
O Fillsoft é conectado entre o Fillset e o aparelho. O controlador do
aparelho avalia as quantidades de reposição e indica quando é
necessário substituir os cartuchos de descalcificação.
•
Expansões para o controlador do aparelho:
–
Módulos E/S para comunicação convencional, 5 "Módulo E/S
(módulo de extensão opcional)", 102.
–
Módulo de comunicação para o comando externo do controlador
–
Ligação mestre/escravo com 10 aparelhos, no máximo.
–
Interconexão para ampliação de potência e conexão paralela de 2
sistemas hidráulicos diretamente ligados
–
Módulos bus:
•
•
•
•
•
•
Detetor de rotura de membrana.
Nota!
O equipamento opcional é fornecido com manual de instruções próprio.
5
Módulo E/S (módulo de extensão opcional)
O módulo E/S vem ligado e cablado de fábrica.
Serve como extensão das entradas e saídas do comando "Control Touch".
Seis entradas digitais e seis saídas digitais servem para processar mensagens e
alarmes:
Entradas
Três entradas sob a forma de contactos normalmente fechados com potencial
próprio de 24V, para predefinições.
•
Monitorização externa da temperatura
•
Sinal de pressão mínima
•
Realimentação manual de água
Três saídas sob a forma de contactos normalmente abertos com potencial
externo de 230 V, para predefinições.
•
Paragem de emergência
•
Modo manual (p. ex., para a bomba ou o compressor)
•
Modo manual para a válvula de extravasamento
Saídas
Como contactos bidirecionais sem potencial. Predefinição para mensagens:
•
Erro de realimentação
•
Pressão mínima não atingida
•
Pressão máxima excedida
•
Modo manual ou modo de paragem
Nota!
•
•
5.1
Dados técnicos
Caixa
Largura (B):
Altura (H):
Profundidade (T):
Peso:
Variomat 140 — 25.09.2020 - Rev. A
Profibus DP
Ethernet
Modbus RTU
BACnet-IP
BACnet MS/TP
Para as predefinições dos módulos E/S, ver capítulo 5.2.3
"Predefinições do módulo E/S" na página 104
Como opção, todas as entradas e saídas podem ser configuradas
livremente. A configuração é efetuada pelo serviço de assistência
da Reflex, 13.1 "Serviço de assistência da Reflex", 122
Caixa de plástico
340 mm
233,6 mm
77 mm
2,0 kg
