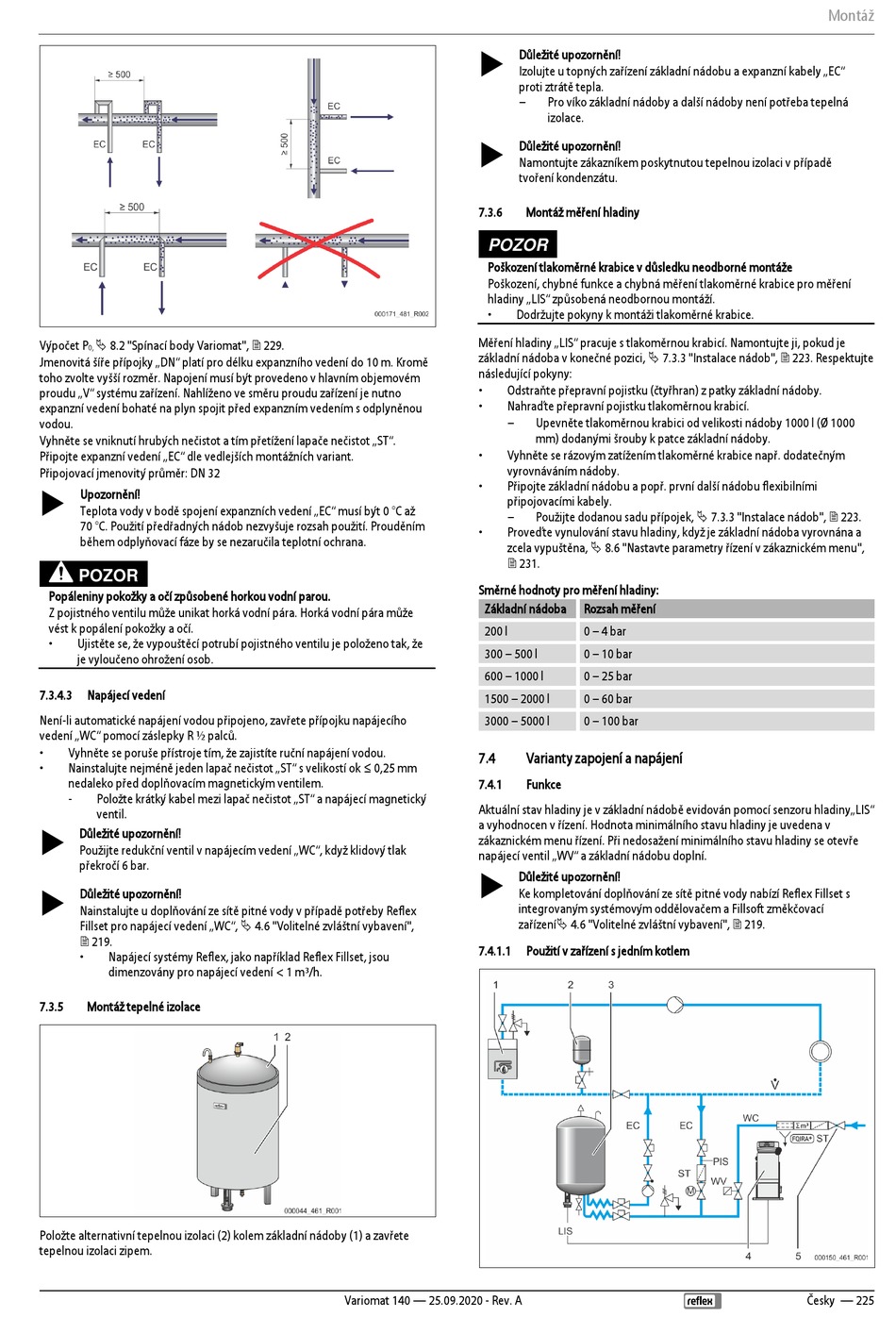

Výpočet P
8.2 "Spínací body Variomat", 229.
0,
Jmenovitá šíře přípojky „DN" platí pro délku expanzního vedení do 10 m. Kromě
toho zvolte vyšší rozměr. Napojení musí být provedeno v hlavním objemovém
proudu „V" systému zařízení. Nahlíženo ve směru proudu zařízení je nutno
expanzní vedení bohaté na plyn spojit před expanzním vedením s odplyněnou
vodou.
Vyhněte se vniknutí hrubých nečistot a tím přetížení lapače nečistot „ST".
Připojte expanzní vedení „EC" dle vedlejších montážních variant.
Připojovací jmenovitý průměr: DN 32
Upozornění!
Teplota vody v bodě spojení expanzních vedení „EC" musí být 0 °C až
70 °C. Použití předřadných nádob nezvyšuje rozsah použití. Prouděním
během odplyňovací fáze by se nezaručila teplotní ochrana.
POZOR
Popáleniny pokožky a očí způsobené horkou vodní parou.
Z pojistného ventilu může unikat horká vodní pára. Horká vodní pára může
vést k popálení pokožky a očí.
•
Ujistěte se, že vypouštěcí potrubí pojistného ventilu je položeno tak, že
je vyloučeno ohrožení osob.
7.3.4.3
Napájecí vedení
Není-li automatické napájení vodou připojeno, zavřete přípojku napájecího
vedení „WC" pomocí záslepky R ½ palců.
•
Vyhněte se poruše přístroje tím, že zajistíte ruční napájení vodou.
•
Nainstalujte nejméně jeden lapač nečistot „ST" s velikostí ok ≤ 0,25 mm
nedaleko před doplňovacím magnetickým ventilem.
-
Položte krátký kabel mezi lapač nečistot „ST" a napájecí magnetický
ventil.
Důležité upozornění!
Použijte redukční ventil v napájecím vedení „WC", když klidový tlak
překročí 6 bar.
Důležité upozornění!
Nainstalujte u doplňování ze sítě pitné vody v případě potřeby Reflex
Fillset pro napájecí vedení „WC", 4.6 "Volitelné zvláštní vybavení",
219.
•
Napájecí systémy Reflex, jako například Reflex Fillset, jsou
dimenzovány pro napájecí vedení < 1 m³/h.
7.3.5
Montáž tepelné izolace
Položte alternativní tepelnou izolaci (2) kolem základní nádoby (1) a zavřete
tepelnou izolaci zipem.
7.3.6
POZOR
Poškození tlakoměrné krabice v důsledku neodborné montáže
Poškození, chybné funkce a chybná měření tlakoměrné krabice pro měření
hladiny „LIS" způsobená neodbornou montáží.
•
Měření hladiny „LIS" pracuje s tlakoměrnou krabicí. Namontujte ji, pokud je
základní nádoba v konečné pozici, 7.3.3 "Instalace nádob", 223. Respektujte
následující pokyny:
•
Odstraňte přepravní pojistku (čtyřhran) z patky základní nádoby.
•
Nahraďte přepravní pojistku tlakoměrnou krabicí.
–
•
Vyhněte se rázovým zatížením tlakoměrné krabice např. dodatečným
vyrovnáváním nádoby.
•
Připojte základní nádobu a popř. první další nádobu flexibilními
připojovacími kabely.
–
•
Proveďte vynulování stavu hladiny, když je základní nádoba vyrovnána a
zcela vypuštěna, 8.6 "Nastavte parametry řízení v zákaznickém menu",
231.
Směrné hodnoty pro měření hladiny:
Základní nádoba
200 l
300 – 500 l
600 – 1000 l
1500 – 2000 l
3000 – 5000 l
7.4
7.4.1
Aktuální stav hladiny je v základní nádobě evidován pomocí senzoru hladiny„LIS"
a vyhodnocen v řízení. Hodnota minimálního stavu hladiny je uvedena v
zákaznickém menu řízení. Při nedosažení minimálního stavu hladiny se otevře
napájecí ventil „WV" a základní nádobu doplní.
7.4.1.1
Variomat 140 — 25.09.2020 - Rev. A
Důležité upozornění!
Izolujte u topných zařízení základní nádobu a expanzní kabely „EC"
proti ztrátě tepla.
–
Pro víko základní nádoby a další nádoby není potřeba tepelná
izolace.
Důležité upozornění!
Namontujte zákazníkem poskytnutou tepelnou izolaci v případě
tvoření kondenzátu.
Montáž měření hladiny
Dodržujte pokyny k montáži tlakoměrné krabice.
Upevněte tlakoměrnou krabici od velikosti nádoby 1000 l (Ø 1000
mm) dodanými šrouby k patce základní nádoby.
Použijte dodanou sadu přípojek, 7.3.3 "Instalace nádob", 223.
Rozsah měření
0 – 4 bar
0 – 10 bar
0 – 25 bar
0 – 60 bar
0 – 100 bar
Varianty zapojení a napájení
Funkce
Důležité upozornění!
Ke kompletování doplňování ze sítě pitné vody nabízí Reflex Fillset s
integrovaným systémovým oddělovačem a Fillsoft změkčovací
zařízení 4.6 "Volitelné zvláštní vybavení", 219.
Použití v zařízení s jedním kotlem
Montáž
Česky — 225
