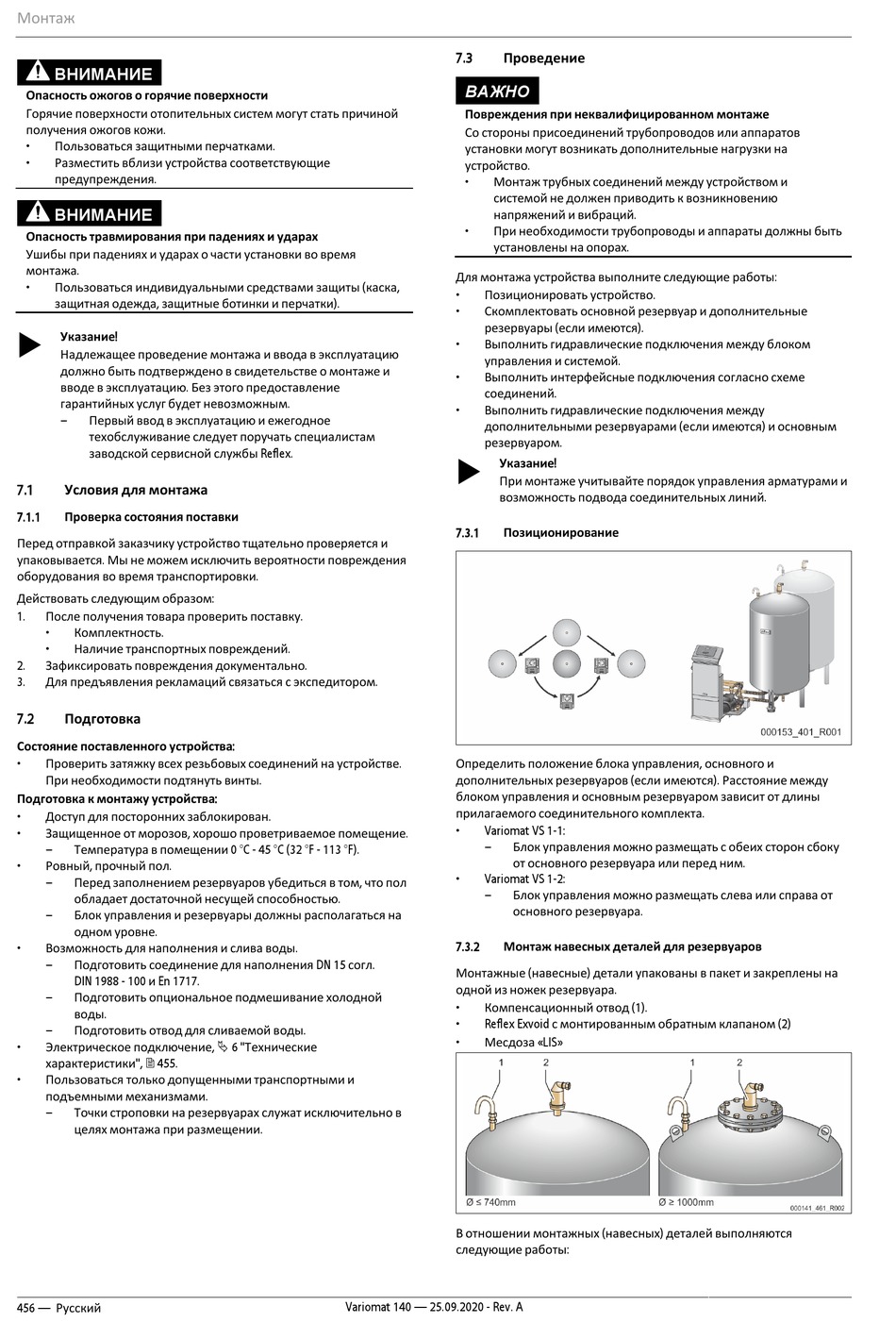

Монтаж
ВНИМАНИЕ
Опасность ожогов о горячие поверхности
Горячие поверхности отопительных систем могут стать причиной
получения ожогов кожи.
•
Пользоваться защитными перчатками.
•
Разместить вблизи устройства соответствующие
предупреждения.
ВНИМАНИЕ
Опасность травмирования при падениях и ударах
Ушибы при падениях и ударах о части установки во время
монтажа.
•
Пользоваться индивидуальными средствами защиты (каска,
защитная одежда, защитные ботинки и перчатки).
Указание!
Надлежащее проведение монтажа и ввода в эксплуатацию
должно быть подтверждено в свидетельстве о монтаже и
вводе в эксплуатацию. Без этого предоставление
гарантийных услуг будет невозможным.
–
Первый ввод в эксплуатацию и ежегодное
техобслуживание следует поручать специалистам
заводской сервисной службы Reflex.
7.1
Условия для монтажа
7.1.1
Проверка состояния поставки
Перед отправкой заказчику устройство тщательно проверяется и
упаковывается. Мы не можем исключить вероятности повреждения
оборудования во время транспортировки.
Действовать следующим образом:
1.
После получения товара проверить поставку.
•
Комплектность.
•
Наличие транспортных повреждений.
2.
Зафиксировать повреждения документально.
3.
Для предъявления рекламаций связаться с экспедитором.
7.2
Подготовка
Состояние поставленного устройства:
•
Проверить затяжку всех резьбовых соединений на устройстве.
При необходимости подтянуть винты.
Подготовка к монтажу устройства:
•
Доступ для посторонних заблокирован.
•
Защищенное от морозов, хорошо проветриваемое помещение.
–
Температура в помещении 0 °C - 45 °C (32 °F - 113 °F).
•
Ровный, прочный пол.
–
Перед заполнением резервуаров убедиться в том, что пол
обладает достаточной несущей способностью.
–
Блок управления и резервуары должны располагаться на
одном уровне.
•
Возможность для наполнения и слива воды.
–
Подготовить соединение для наполнения DN 15 согл.
DIN 1988 - 100 и En 1717.
–
Подготовить опциональное подмешивание холодной
воды.
–
Подготовить отвод для сливаемой воды.
•
Электрическое подключение, 6 "Технические
характеристики", 455.
•
Пользоваться только допущенными транспортными и
подъемными механизмами.
–
Точки строповки на резервуарах служат исключительно в
целях монтажа при размещении.
456 — Русский
7.3
Проведение
ВАЖНО
Повреждения при неквалифицированном монтаже
Со стороны присоединений трубопроводов или аппаратов
установки могут возникать дополнительные нагрузки на
устройство.
•
Монтаж трубных соединений между устройством и
системой не должен приводить к возникновению
напряжений и вибраций.
•
При необходимости трубопроводы и аппараты должны быть
установлены на опорах.
Для монтажа устройства выполните следующие работы:
•
Позиционировать устройство.
•
Скомплектовать основной резервуар и дополнительные
резервуары (если имеются).
•
Выполнить гидравлические подключения между блоком
управления и системой.
•
Выполнить интерфейсные подключения согласно схеме
соединений.
•
Выполнить гидравлические подключения между
дополнительными резервуарами (если имеются) и основным
резервуаром.
Указание!
При монтаже учитывайте порядок управления арматурами и
возможность подвода соединительных линий.
7.3.1
Позиционирование
Определить положение блока управления, основного и
дополнительных резервуаров (если имеются). Расстояние между
блоком управления и основным резервуаром зависит от длины
прилагаемого соединительного комплекта.
•
Variomat VS 1-1:
–
Блок управления можно размещать с обеих сторон сбоку
от основного резервуара или перед ним.
•
Variomat VS 1-2:
–
Блок управления можно размещать слева или справа от
основного резервуара.
7.3.2
Монтаж навесных деталей для резервуаров
Монтажные (навесные) детали упакованы в пакет и закреплены на
одной из ножек резервуара.
•
Компенсационный отвод (1).
•
Reflex Exvoid с монтированным обратным клапаном (2)
•
Месдоза «LIS»
В отношении монтажных (навесных) деталей выполняются
следующие работы:
Variomat 140 — 25.09.2020 - Rev. A
