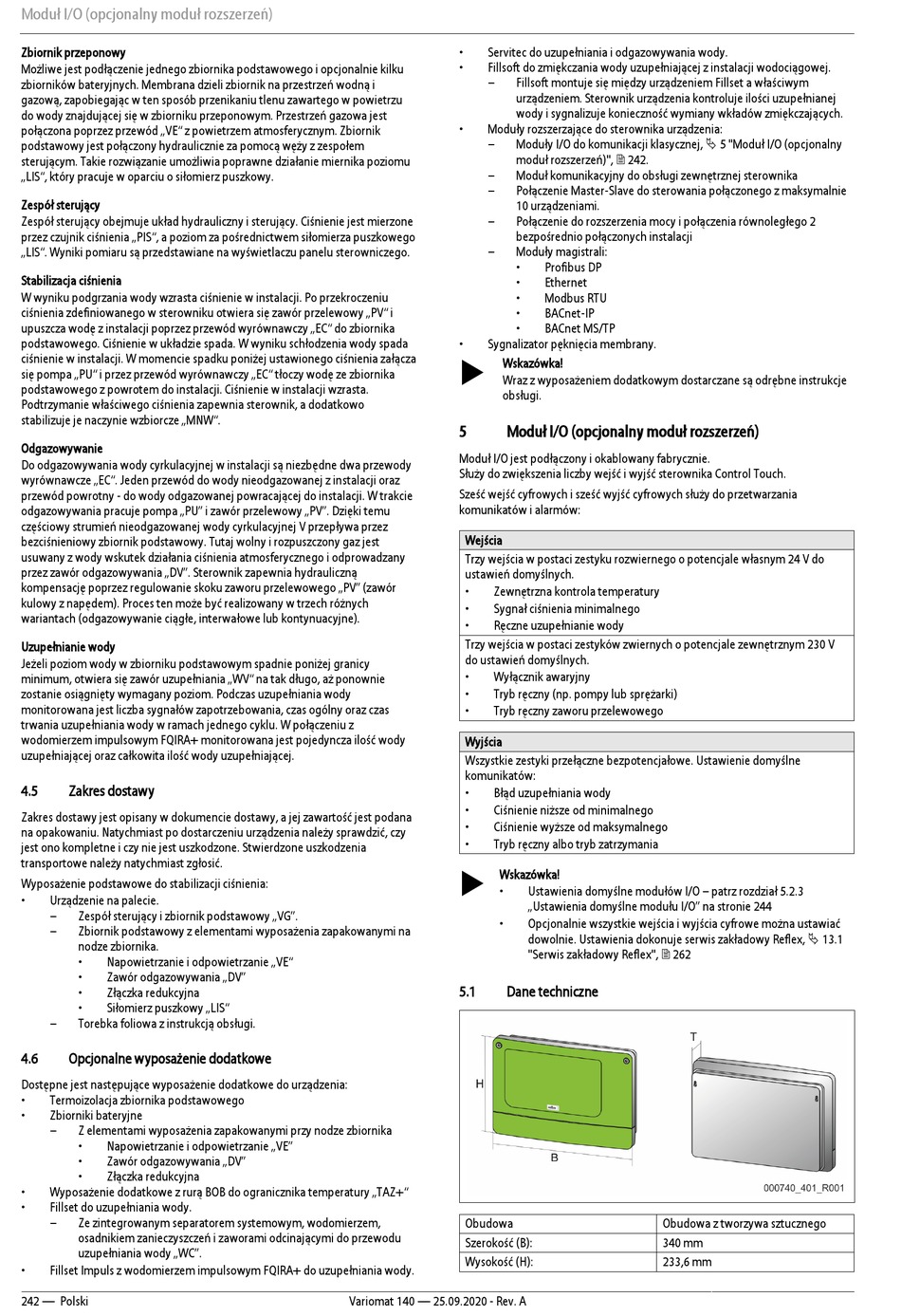

Moduł I/O (opcjonalny moduł rozszerzeń)
Zbiornik przeponowy
Możliwe jest podłączenie jednego zbiornika podstawowego i opcjonalnie kilku
zbiorników bateryjnych. Membrana dzieli zbiornik na przestrzeń wodną i
gazową, zapobiegając w ten sposób przenikaniu tlenu zawartego w powietrzu
do wody znajdującej się w zbiorniku przeponowym. Przestrzeń gazowa jest
połączona poprzez przewód „VE" z powietrzem atmosferycznym. Zbiornik
podstawowy jest połączony hydraulicznie za pomocą węży z zespołem
sterującym. Takie rozwiązanie umożliwia poprawne działanie miernika poziomu
„LIS", który pracuje w oparciu o siłomierz puszkowy.
Zespół sterujący
Zespół sterujący obejmuje układ hydrauliczny i sterujący. Ciśnienie jest mierzone
przez czujnik ciśnienia „PIS", a poziom za pośrednictwem siłomierza puszkowego
„LIS". Wyniki pomiaru są przedstawiane na wyświetlaczu panelu sterowniczego.
Stabilizacja ciśnienia
W wyniku podgrzania wody wzrasta ciśnienie w instalacji. Po przekroczeniu
ciśnienia zdefiniowanego w sterowniku otwiera się zawór przelewowy „PV" i
upuszcza wodę z instalacji poprzez przewód wyrównawczy „EC" do zbiornika
podstawowego. Ciśnienie w układzie spada. W wyniku schłodzenia wody spada
ciśnienie w instalacji. W momencie spadku poniżej ustawionego ciśnienia załącza
się pompa „PU" i przez przewód wyrównawczy „EC" tłoczy wodę ze zbiornika
podstawowego z powrotem do instalacji. Ciśnienie w instalacji wzrasta.
Podtrzymanie właściwego ciśnienia zapewnia sterownik, a dodatkowo
stabilizuje je naczynie wzbiorcze „MNW".
Odgazowywanie
Do odgazowywania wody cyrkulacyjnej w instalacji są niezbędne dwa przewody
wyrównawcze „EC". Jeden przewód do wody nieodgazowanej z instalacji oraz
przewód powrotny - do wody odgazowanej powracającej do instalacji. W trakcie
odgazowywania pracuje pompa „PU" i zawór przelewowy „PV". Dzięki temu
częściowy strumień nieodgazowanej wody cyrkulacyjnej V przepływa przez
bezciśnieniowy zbiornik podstawowy. Tutaj wolny i rozpuszczony gaz jest
usuwany z wody wskutek działania ciśnienia atmosferycznego i odprowadzany
przez zawór odgazowywania „DV". Sterownik zapewnia hydrauliczną
kompensację poprzez regulowanie skoku zaworu przelewowego „PV" (zawór
kulowy z napędem). Proces ten może być realizowany w trzech różnych
wariantach (odgazowywanie ciągłe, interwałowe lub kontynuacyjne).
Uzupełnianie wody
Jeżeli poziom wody w zbiorniku podstawowym spadnie poniżej granicy
minimum, otwiera się zawór uzupełniania „WV" na tak długo, aż ponownie
zostanie osiągnięty wymagany poziom. Podczas uzupełniania wody
monitorowana jest liczba sygnałów zapotrzebowania, czas ogólny oraz czas
trwania uzupełniania wody w ramach jednego cyklu. W połączeniu z
wodomierzem impulsowym FQIRA+ monitorowana jest pojedyncza ilość wody
uzupełniającej oraz całkowita ilość wody uzupełniającej.
4.5
Zakres dostawy
Zakres dostawy jest opisany w dokumencie dostawy, a jej zawartość jest podana
na opakowaniu. Natychmiast po dostarczeniu urządzenia należy sprawdzić, czy
jest ono kompletne i czy nie jest uszkodzone. Stwierdzone uszkodzenia
transportowe należy natychmiast zgłosić.
Wyposażenie podstawowe do stabilizacji ciśnienia:
•
Urządzenie na palecie.
–
Zespół sterujący i zbiornik podstawowy „VG".
–
Zbiornik podstawowy z elementami wyposażenia zapakowanymi na
nodze zbiornika.
•
Napowietrzanie i odpowietrzanie „VE"
•
Zawór odgazowywania „DV"
•
Złączka redukcyjna
•
Siłomierz puszkowy „LIS"
–
Torebka foliowa z instrukcją obsługi.
4.6
Opcjonalne wyposażenie dodatkowe
Dostępne jest następujące wyposażenie dodatkowe do urządzenia:
•
Termoizolacja zbiornika podstawowego
•
Zbiorniki bateryjne
–
Z elementami wyposażenia zapakowanymi przy nodze zbiornika
•
Napowietrzanie i odpowietrzanie „VE"
•
Zawór odgazowywania „DV"
•
Złączka redukcyjna
•
Wyposażenie dodatkowe z rurą BOB do ogranicznika temperatury „TAZ+"
•
Fillset do uzupełniania wody.
–
Ze zintegrowanym separatorem systemowym, wodomierzem,
osadnikiem zanieczyszczeń i zaworami odcinającymi do przewodu
uzupełniania wody „WC".
•
Fillset Impuls z wodomierzem impulsowym FQIRA+ do uzupełniania wody.
242 — Polski
•
Servitec do uzupełniania i odgazowywania wody.
•
Fillsoft do zmiękczania wody uzupełniającej z instalacji wodociągowej.
–
Fillsoft montuje się między urządzeniem Fillset a właściwym
urządzeniem. Sterownik urządzenia kontroluje ilości uzupełnianej
wody i sygnalizuje konieczność wymiany wkładów zmiękczających.
•
Moduły rozszerzające do sterownika urządzenia:
–
Moduły I/O do komunikacji klasycznej, 5 "Moduł I/O (opcjonalny
moduł rozszerzeń)", 242.
–
Moduł komunikacyjny do obsługi zewnętrznej sterownika
–
Połączenie Master-Slave do sterowania połączonego z maksymalnie
10 urządzeniami.
–
Połączenie do rozszerzenia mocy i połączenia równoległego 2
bezpośrednio połączonych instalacji
–
Moduły magistrali:
•
•
•
•
•
•
Sygnalizator pęknięcia membrany.
Wskazówka!
Wraz z wyposażeniem dodatkowym dostarczane są odrębne instrukcje
obsługi.
5
Moduł I/O (opcjonalny moduł rozszerzeń)
Moduł I/O jest podłączony i okablowany fabrycznie.
Służy do zwiększenia liczby wejść i wyjść sterownika Control Touch.
Sześć wejść cyfrowych i sześć wyjść cyfrowych służy do przetwarzania
komunikatów i alarmów:
Wejścia
Trzy wejścia w postaci zestyku rozwiernego o potencjale własnym 24 V do
ustawień domyślnych.
•
Zewnętrzna kontrola temperatury
•
Sygnał ciśnienia minimalnego
•
Ręczne uzupełnianie wody
Trzy wejścia w postaci zestyków zwiernych o potencjale zewnętrznym 230 V
do ustawień domyślnych.
•
Wyłącznik awaryjny
•
Tryb ręczny (np. pompy lub sprężarki)
•
Tryb ręczny zaworu przelewowego
Wyjścia
Wszystkie zestyki przełączne bezpotencjałowe. Ustawienie domyślne
komunikatów:
•
Błąd uzupełniania wody
•
Ciśnienie niższe od minimalnego
•
Ciśnienie wyższe od maksymalnego
•
Tryb ręczny albo tryb zatrzymania
Wskazówka!
•
•
5.1
Dane techniczne
Obudowa
Szerokość (B):
Wysokość (H):
Variomat 140 — 25.09.2020 - Rev. A
Profibus DP
Ethernet
Modbus RTU
BACnet-IP
BACnet MS/TP
Ustawienia domyślne modułów I/O – patrz rozdział 5.2.3
„Ustawienia domyślne modułu I/O" na stronie 244
Opcjonalnie wszystkie wejścia i wyjścia cyfrowe można ustawiać
dowolnie. Ustawienia dokonuje serwis zakładowy Reflex, 13.1
"Serwis zakładowy Reflex", 262
Obudowa z tworzywa sztucznego
340 mm
233,6 mm
