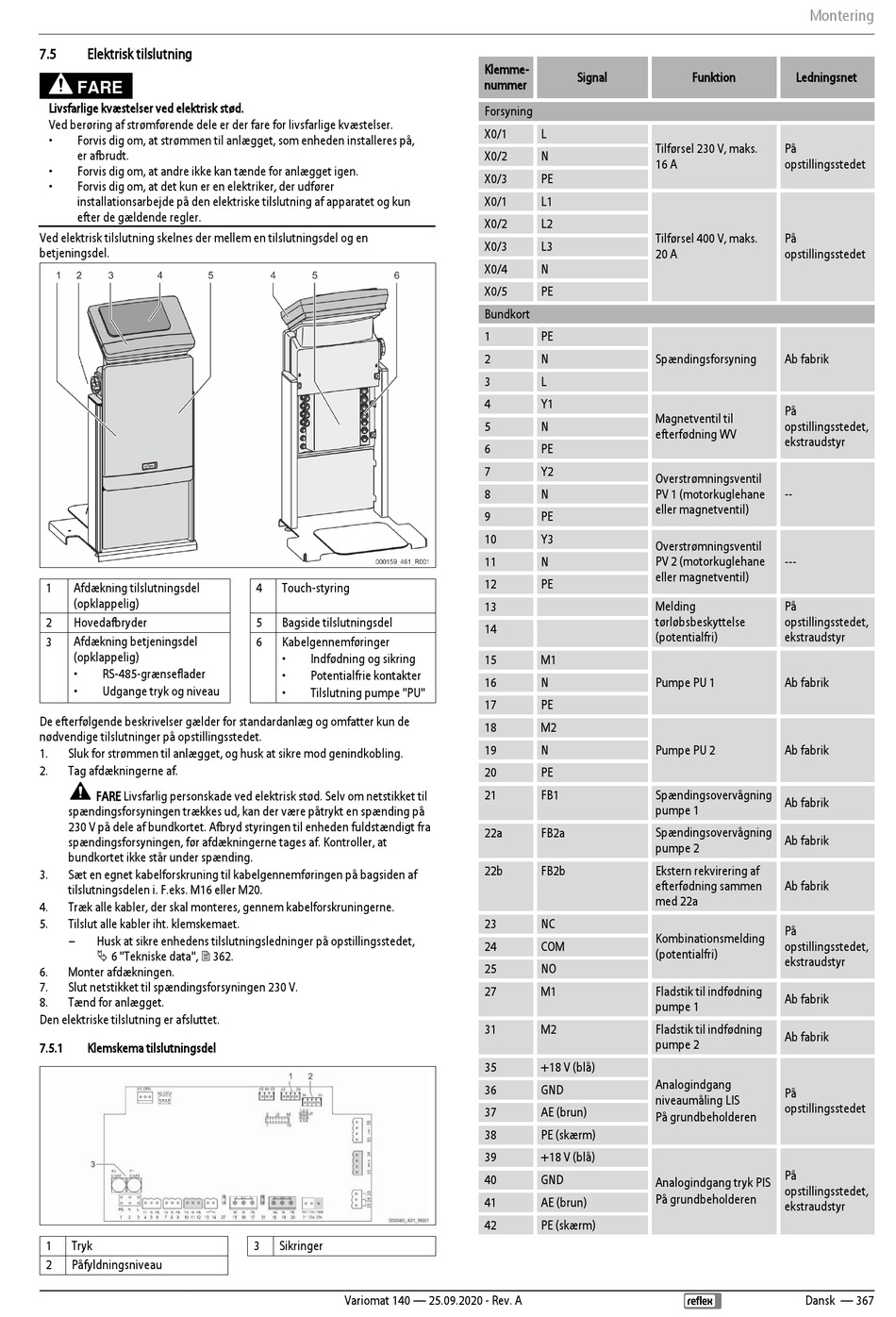

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 367

7.5 Elektrisk tilslutning
FARE
Livsfarlige kvæstelser ved elektrisk stød.
Ved berøring af strømførende dele er der fare for livsfarlige kvæstelser.
• Forvis dig om, at strømmen til anlægget, som enheden installeres på,
er afbrudt.
• Forvis dig om, at andre ikke kan tænde for anlægget igen.
• Forvis dig om, at det kun er en elektriker, der udfører
installationsarbejde på den elektriske tilslutning af apparatet og kun
efter de gældende regler.
Ved elektrisk tilslutning skelnes der mellem en tilslutningsdel og en
betjeningsdel.
1 Afdækning tilslutningsdel
(opklappelig)
2 Hovedafbryder
3 Afdækning betjeningsdel
(opklappelig)
• RS-485-grænseflader
• Udgange tryk og niveau
De efterfølgende beskrivelser gælder for standardanlæg og omfatter kun de
nødvendige tilslutninger på opstillingsstedet.
1. Sluk for strømmen til anlægget, og husk at sikre mod genindkobling.
2. Tag afdækningerne af.
FARE Livsfarlig personskade ved elektrisk stød. Selv om netstikket til
spændingsforsyningen trækkes ud, kan der være påtrykt en spænding på
230 V på dele af bundkortet. Afbryd styringen til enheden fuldstændigt fra
spændingsforsyningen, før afdækningerne tages af. Kontroller, at
bundkortet ikke står under spænding.
3. Sæt en egnet kabelforskruning til kabelgennemføringen på bagsiden af
tilslutningsdelen i. F.eks. M16 eller M20.
4. Træk alle kabler, der skal monteres, gennem kabelforskruningerne.
5. Tilslut alle kabler iht. klemskemaet.
– Husk at sikre enhedens tilslutningsledninger på opstillingsstedet,
 6 "Tekniske data",  362.
6. Monter afdækningen.
7. Slut netstikket til spændingsforsyningen 230 V.
8. Tænd for anlægget.
Den elektriske tilslutning er afsluttet.
7.5.1 Klemskema tilslutningsdel
1 Tryk
2 Påfyldningsniveau
4 Touch-styring
5 Bagside tilslutningsdel
6 Kabelgennemføringer
• Indfødning og sikring
• Potentialfrie kontakter
• Tilslutning pumpe "PU"
3 Sikringer
Variomat 140 — 25.09.2020 - Rev. A
Klemme-
Signal
nummer
Forsyning
X0/1 L
X0/2 N
X0/3 PE
X0/1 L1
X0/2 L2
X0/3 L3
X0/4 N
X0/5 PE
Bundkort
1 PE
2 N
3 L
4 Y1
5 N
6 PE
7 Y2
8 N
9 PE
10 Y3
11 N
12 PE
13
14
15 M1
16 N
17 PE
18 M2
19 N
20 PE
21 FB1
22a FB2a
22b FB2b
23 NC
24 COM
25 NO
27 M1
31 M2
35 +18 V (blå)
36 GND
37 AE (brun)
38 PE (skærm)
39 +18 V (blå)
40 GND
41 AE (brun)
42 PE (skærm)
Montering
Funktion Ledningsnet
Tilførsel 230 V, maks. På
16 A opstillingsstedet
Tilførsel 400 V, maks. På
20 A opstillingsstedet
Spændingsforsyning Ab fabrik
På
Magnetventil til
opstillingsstedet,
efterfødning WV
ekstraudstyr
Overstrømningsventil
PV 1 (motorkuglehane --
eller magnetventil)
Overstrømningsventil
PV 2 (motorkuglehane ---
eller magnetventil)
Melding På
tørløbsbeskyttelse opstillingsstedet,
(potentialfri) ekstraudstyr
Pumpe PU 1 Ab fabrik
Pumpe PU 2 Ab fabrik
Spændingsovervågning
Ab fabrik
pumpe 1
Spændingsovervågning
Ab fabrik
pumpe 2
Ekstern rekvirering af
efterfødning sammen Ab fabrik
med 22a
På
Kombinationsmelding
opstillingsstedet,
(potentialfri)
ekstraudstyr
Fladstik til indfødning
Ab fabrik
pumpe 1
Fladstik til indfødning
Ab fabrik
pumpe 2
Analogindgang
På
niveaumåling LIS
opstillingsstedet
På grundbeholderen
På
Analogindgang tryk PIS
opstillingsstedet,
På grundbeholderen
ekstraudstyr
