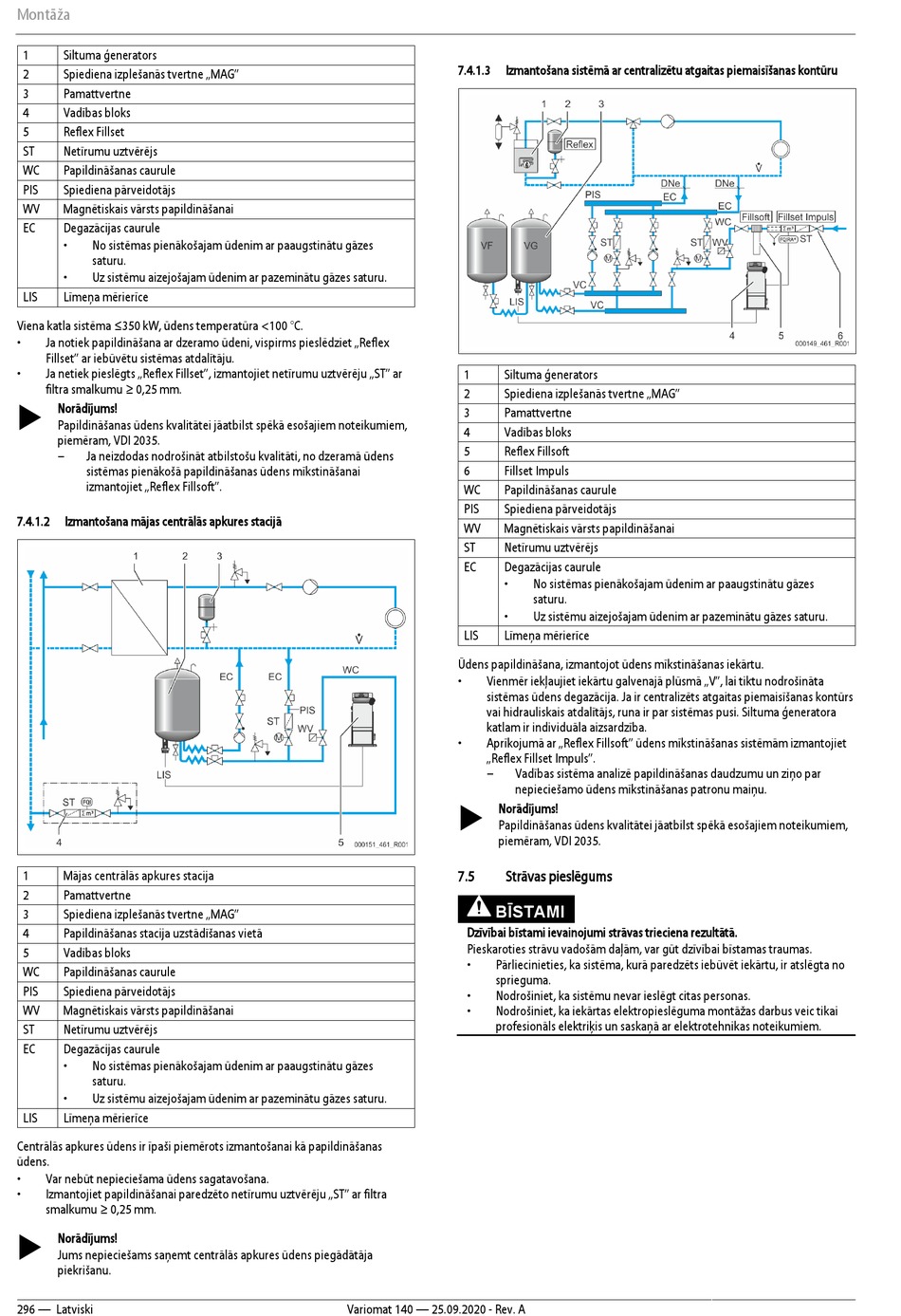

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 296

Montāža
1 Siltuma ģenerators
2 Spiediena izplešanās tvertne „MAG"
3 Pamattvertne
4 Vadības bloks
5 Reflex Fillset
ST Netīrumu uztvērējs
WC Papildināšanas caurule
PIS Spiediena pārveidotājs
WV Magnētiskais vārsts papildināšanai
EC Degazācijas caurule
• No sistēmas pienākošajam ūdenim ar paaugstinātu gāzes
saturu.
• Uz sistēmu aizejošajam ūdenim ar pazeminātu gāzes saturu.
LIS Līmeņa mērierīce
Viena katla sistēma ≤350 kW, ūdens temperatūra <100 °C.
• Ja notiek papildināšana ar dzeramo ūdeni, vispirms pieslēdziet „Reflex
Fillset" ar iebūvētu sistēmas atdalītāju.
• Ja netiek pieslēgts „Reflex Fillset", izmantojiet netīrumu uztvērēju „ST" ar
filtra smalkumu ≥ 0,25 mm.
 Norādījums!
Papildināšanas ūdens kvalitātei jāatbilst spēkā esošajiem noteikumiem,
piemēram, VDI 2035.
– Ja neizdodas nodrošināt atbilstošu kvalitāti, no dzeramā ūdens
sistēmas pienākošā papildināšanas ūdens mīkstināšanai
izmantojiet „Reflex Fillsoft".
7.4.1.2 Izmantošana mājas centrālās apkures stacijā
1 Mājas centrālās apkures stacija
2 Pamattvertne
3 Spiediena izplešanās tvertne „MAG"
4 Papildināšanas stacija uzstādīšanas vietā
5 Vadības bloks
WC Papildināšanas caurule
PIS Spiediena pārveidotājs
WV Magnētiskais vārsts papildināšanai
ST Netīrumu uztvērējs
EC Degazācijas caurule
• No sistēmas pienākošajam ūdenim ar paaugstinātu gāzes
saturu.
• Uz sistēmu aizejošajam ūdenim ar pazeminātu gāzes saturu.
LIS Līmeņa mērierīce
Centrālās apkures ūdens ir īpaši piemērots izmantošanai kā papildināšanas
ūdens.
• Var nebūt nepieciešama ūdens sagatavošana.
• Izmantojiet papildināšanai paredzēto netīrumu uztvērēju „ST" ar filtra
smalkumu ≥ 0,25 mm.
 Norādījums!
Jums nepieciešams saņemt centrālās apkures ūdens piegādātāja
piekrišanu.
296 — Latviski
7.4.1.3 Izmantošana sistēmā ar centralizētu atgaitas piemaisīšanas kontūru
1 Siltuma ģenerators
2 Spiediena izplešanās tvertne „MAG"
3 Pamattvertne
4 Vadības bloks
5 Reflex Fillsoft
6 Fillset Impuls
WC Papildināšanas caurule
PIS Spiediena pārveidotājs
WV Magnētiskais vārsts papildināšanai
ST Netīrumu uztvērējs
EC Degazācijas caurule
•
•
LIS Līmeņa mērierīce
Ūdens papildināšana, izmantojot ūdens mīkstināšanas iekārtu.
• Vienmēr iekļaujiet iekārtu galvenajā plūsmā „V", lai tiktu nodrošināta
sistēmas ūdens degazācija. Ja ir centralizēts atgaitas piemaisīšanas kontūrs
vai hidrauliskais atdalītājs, runa ir par sistēmas pusi. Siltuma ģeneratora
katlam ir individuāla aizsardzība.
• Aprīkojumā ar „Reflex Fillsoft" ūdens mīkstināšanas sistēmām izmantojiet
„Reflex Fillset Impuls".
– Vadības sistēma analizē papildināšanas daudzumu un ziņo par
nepieciešamo ūdens mīkstināšanas patronu maiņu.
 Norādījums!
Papildināšanas ūdens kvalitātei jāatbilst spēkā esošajiem noteikumiem,
piemēram, VDI 2035.
7.5 Strāvas pieslēgums
BĪSTAMI
Dzīvībai bīstami ievainojumi strāvas trieciena rezultātā.
Pieskaroties strāvu vadošām daļām, var gūt dzīvībai bīstamas traumas.
• Pārliecinieties, ka sistēma, kurā paredzēts iebūvēt iekārtu, ir atslēgta no
sprieguma.
• Nodrošiniet, ka sistēmu nevar ieslēgt citas personas.
• Nodrošiniet, ka iekārtas elektropieslēguma montāžas darbus veic tikai
profesionāls elektriķis un saskaņā ar elektrotehnikas noteikumiem.
Variomat 140 — 25.09.2020 - Rev. A
No sistēmas pienākošajam ūdenim ar paaugstinātu gāzes
saturu.
Uz sistēmu aizejošajam ūdenim ar pazeminātu gāzes saturu.
