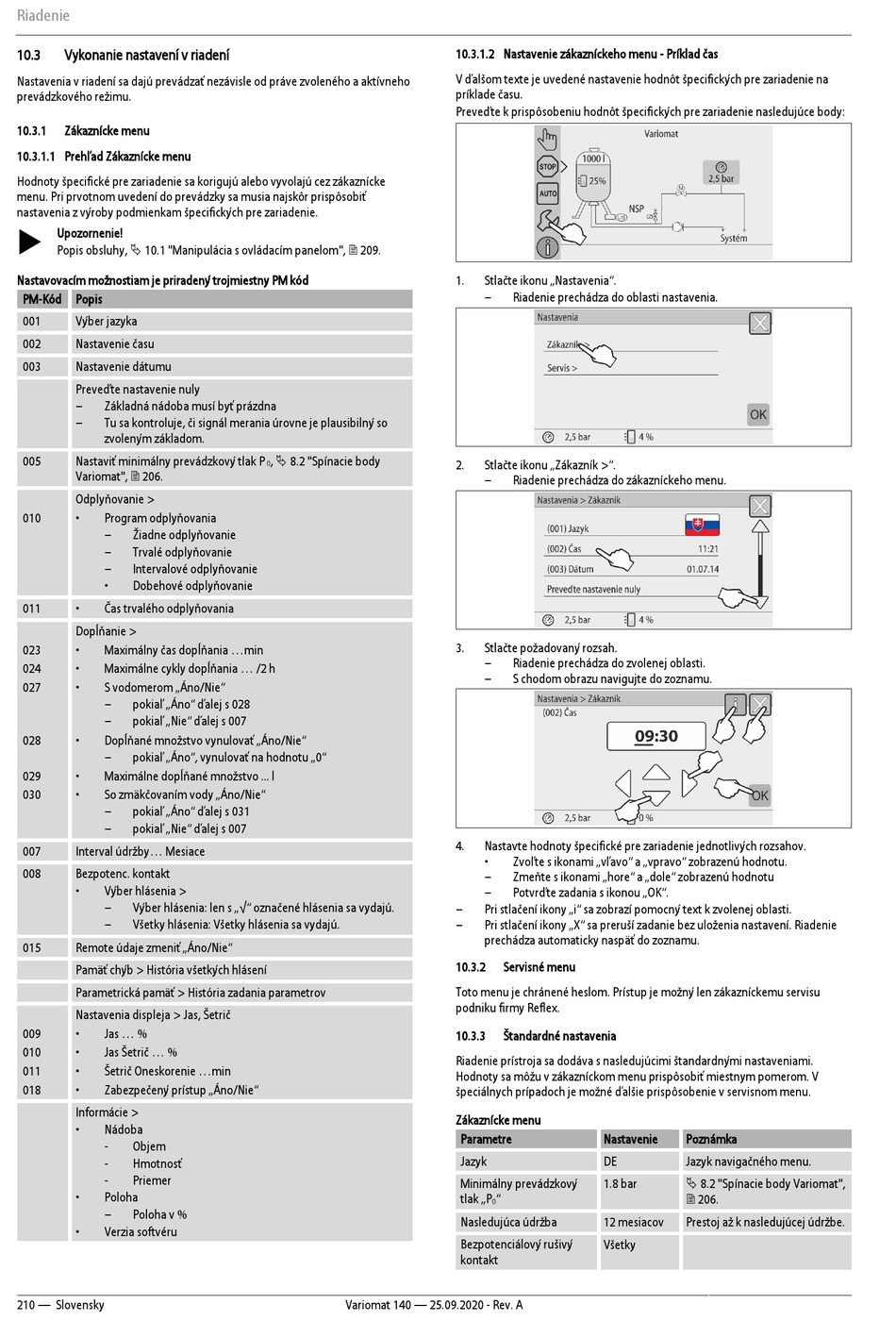

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 210

Riadenie
10.3 Vykonanie nastavení v riadení
Nastavenia v riadení sa dajú prevádzať nezávisle od práve zvoleného a aktívneho
prevádzkového režimu.
10.3.1 Zákaznícke menu
10.3.1.1 Prehľad Zákaznícke menu
Hodnoty špecifické pre zariadenie sa korigujú alebo vyvolajú cez zákaznícke
menu. Pri prvotnom uvedení do prevádzky sa musia najskôr prispôsobiť
nastavenia z výroby podmienkam špecifických pre zariadenie.

Upozornenie!
Popis obsluhy,  10.1 "Manipulácia s ovládacím panelom",  209.
Nastavovacím možnostiam je priradený trojmiestny PM kód
PM-Kód Popis
001 Výber jazyka
002 Nastavenie času
003 Nastavenie dátumu
Preveďte nastavenie nuly
– Základná nádoba musí byť prázdna
– Tu sa kontroluje, či signál merania úrovne je plausibilný so
zvoleným základom.
005 Nastaviť minimálny prevádzkový tlak P
Variomat",  206.
Odplyňovanie >
010 • Program odplyňovania
– Žiadne odplyňovanie
– Trvalé odplyňovanie
– Intervalové odplyňovanie
• Dobehové odplyňovanie
011 • Čas trvalého odplyňovania
Dopĺňanie >
023 • Maximálny čas dopĺňania ...min
024 • Maximálne cykly dopĺňania ... /2 h
027 • S vodomerom „Áno/Nie"
– pokiaľ „Áno" ďalej s 028
– pokiaľ „Nie" ďalej s 007
028 • Dopĺňané množstvo vynulovať „Áno/Nie"
– pokiaľ „Áno", vynulovať na hodnotu „0"
029 • Maximálne dopĺňané množstvo ... l
030 • So zmäkčovaním vody „Áno/Nie"
– pokiaľ „Áno" ďalej s 031
– pokiaľ „Nie" ďalej s 007
007 Interval údržby... Mesiace
008 Bezpotenc. kontakt
• Výber hlásenia >
– Výber hlásenia: len s „√" označené hlásenia sa vydajú.
– Všetky hlásenia: Všetky hlásenia sa vydajú.
015 Remote údaje zmeniť „Áno/Nie"
Pamäť chýb > História všetkých hlásení
Parametrická pamäť > História zadania parametrov
Nastavenia displeja > Jas, Šetrič
009 • Jas ... %
010 • Jas Šetrič ... %
011 • Šetrič Oneskorenie ...min
018 • Zabezpečený prístup „Áno/Nie"
Informácie >
• Nádoba
- Objem
- Hmotnosť
- Priemer
• Poloha
– Poloha v %
• Verzia softvéru
210 — Slovensky
,  8.2 "Spínacie body
0
Variomat 140 — 25.09.2020 - Rev. A
10.3.1.2 Nastavenie zákazníckeho menu - Príklad čas
V ďalšom texte je uvedené nastavenie hodnôt špecifických pre zariadenie na
príklade času.
Preveďte k prispôsobeniu hodnôt špecifických pre zariadenie nasledujúce body:
1. Stlačte ikonu „Nastavenia".
– Riadenie prechádza do oblasti nastavenia.
2. Stlačte ikonu „Zákazník >".
– Riadenie prechádza do zákazníckeho menu.
3. Stlačte požadovaný rozsah.
– Riadenie prechádza do zvolenej oblasti.
– S chodom obrazu navigujte do zoznamu.
4. Nastavte hodnoty špecifické pre zariadenie jednotlivých rozsahov.
• Zvoľte s ikonami „vľavo" a „vpravo" zobrazenú hodnotu.
– Zmeňte s ikonami „hore" a „dole" zobrazenú hodnotu
– Potvrďte zadania s ikonou „OK".
– Pri stlačení ikony „i" sa zobrazí pomocný text k zvolenej oblasti.
– Pri stlačení ikony „X" sa preruší zadanie bez uloženia nastavení. Riadenie
prechádza automaticky naspäť do zoznamu.
10.3.2 Servisné menu
Toto menu je chránené heslom. Prístup je možný len zákazníckemu servisu
podniku firmy Reflex.
10.3.3 Štandardné nastavenia
Riadenie prístroja sa dodáva s nasledujúcimi štandardnými nastaveniami.
Hodnoty sa môžu v zákazníckom menu prispôsobiť miestnym pomerom. V
špeciálnych prípadoch je možné ďalšie prispôsobenie v servisnom menu.
Zákaznícke menu
Parametre Nastavenie
Jazyk DE
Minimálny prevádzkový 1.8 bar
tlak „P "
0
Nasledujúca údržba 12 mesiacov
Bezpotenciálový rušivý Všetky
kontakt
Poznámka
Jazyk navigačného menu.
 8.2 "Spínacie body Variomat",
 206.
Prestoj až k nasledujúcej údržbe.
