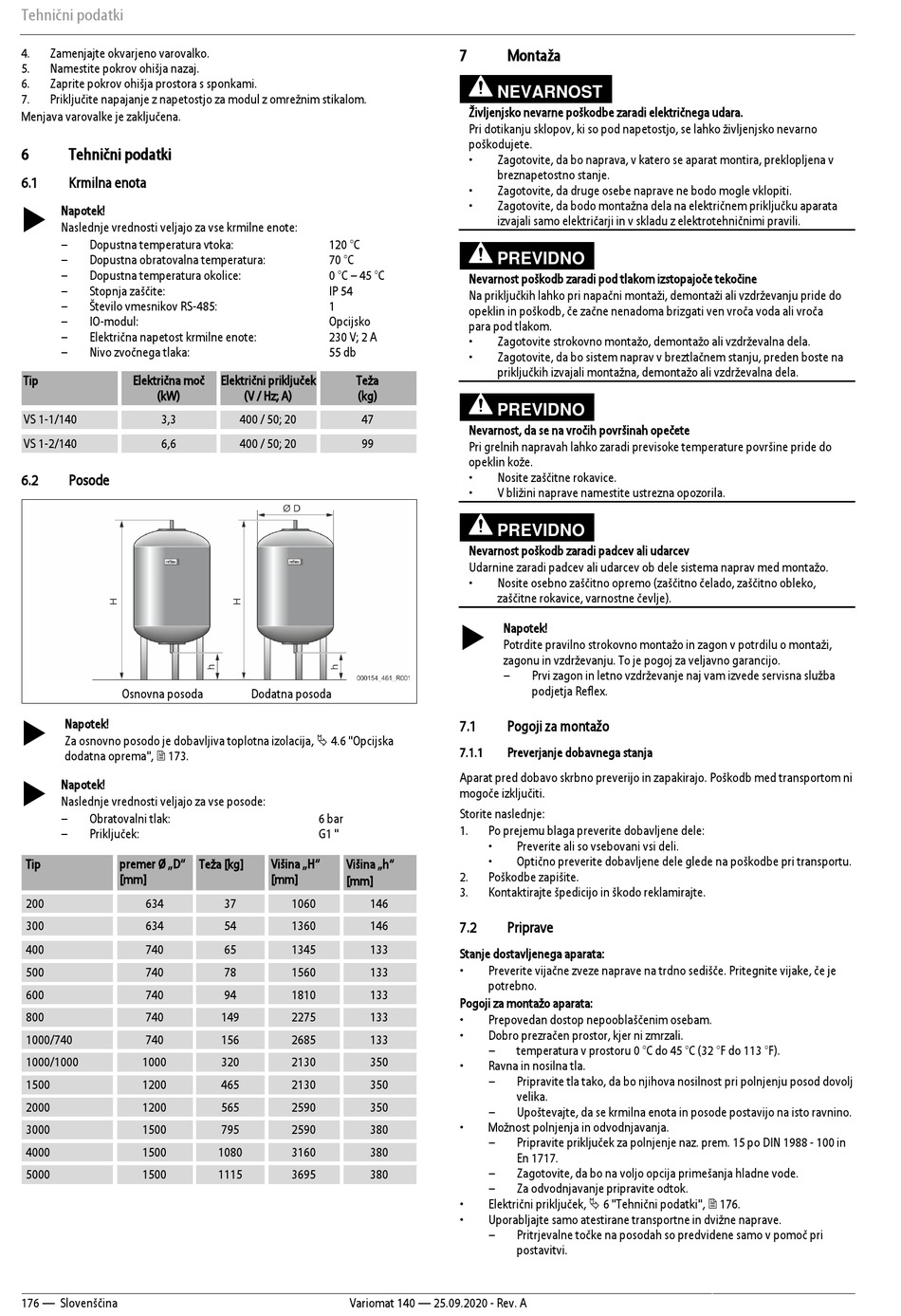

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 176

Tehnični podatki
4. Zamenjajte okvarjeno varovalko.
5. Namestite pokrov ohišja nazaj.
6. Zaprite pokrov ohišja prostora s sponkami.
7. Priključite napajanje z napetostjo za modul z omrežnim stikalom.
Menjava varovalke je zaključena.
6 Tehnični podatki
6.1 Krmilna enota

Napotek!
Naslednje vrednosti veljajo za vse krmilne enote:
– Dopustna temperatura vtoka:
– Dopustna obratovalna temperatura:
– Dopustna temperatura okolice:
– Stopnja zaščite:
– Število vmesnikov RS-485:
– IO-modul:
– Električna napetost krmilne enote:
– Nivo zvočnega tlaka:
Tip Električna moč
(kW)
VS 1-1/140 3,3
VS 1-2/140 6,6
6.2 Posode
Osnovna posoda
 Napotek!
Za osnovno posodo je dobavljiva toplotna izolacija,  4.6 "Opcijska
dodatna oprema",  173.
 Napotek!
Naslednje vrednosti veljajo za vse posode:
– Obratovalni tlak:
– Priključek:
premer Ø „D"
Tip
[mm]
200 634
300 634
400 740
500 740
600 740
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
176 — Slovenščina
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Opcijsko
230 V; 2 A
55 db
Električni priključek Teža
(V / Hz; A) (kg)
400 / 50; 20 47
400 / 50; 20 99
Dodatna posoda
6 bar
G1 "
Višina „H"
Teža [kg] Višina „h"
[mm]
[mm]
37 1060
54 1360
65 1345
78 1560
94 1810
149 2275
156 2685
320 2130
465 2130
565 2590
795 2590
1080 3160
1115 3695
Variomat 140 — 25.09.2020 - Rev. A
7 Montaža
NEVARNOST
Življenjsko nevarne poškodbe zaradi električnega udara.
Pri dotikanju sklopov, ki so pod napetostjo, se lahko življenjsko nevarno
poškodujete.
• Zagotovite, da bo naprava, v katero se aparat montira, preklopljena v
breznapetostno stanje.
• Zagotovite, da druge osebe naprave ne bodo mogle vklopiti.
• Zagotovite, da bodo montažna dela na električnem priključku aparata
izvajali samo električarji in v skladu z elektrotehničnimi pravili.
PREVIDNO
Nevarnost poškodb zaradi pod tlakom izstopajoče tekočine
Na priključkih lahko pri napačni montaži, demontaži ali vzdrževanju pride do
opeklin in poškodb, če začne nenadoma brizgati ven vroča voda ali vroča
para pod tlakom.
• Zagotovite strokovno montažo, demontažo ali vzdrževalna dela.
• Zagotovite, da bo sistem naprav v breztlačnem stanju, preden boste na
priključkih izvajali montažna, demontažo ali vzdrževalna dela.
PREVIDNO
Nevarnost, da se na vročih površinah opečete
Pri grelnih napravah lahko zaradi previsoke temperature površine pride do
opeklin kože.
• Nosite zaščitne rokavice.
• V bližini naprave namestite ustrezna opozorila.
PREVIDNO
Nevarnost poškodb zaradi padcev ali udarcev
Udarnine zaradi padcev ali udarcev ob dele sistema naprav med montažo.
• Nosite osebno zaščitno opremo (zaščitno čelado, zaščitno obleko,
zaščitne rokavice, varnostne čevlje).
 Napotek!
Potrdite pravilno strokovno montažo in zagon v potrdilu o montaži,
zagonu in vzdrževanju. To je pogoj za veljavno garancijo.
– Prvi zagon in letno vzdrževanje naj vam izvede servisna služba
podjetja Reflex.
7.1 Pogoji za montažo
7.1.1 Preverjanje dobavnega stanja
Aparat pred dobavo skrbno preverijo in zapakirajo. Poškodb med transportom ni
mogoče izključiti.
Storite naslednje:
1. Po prejemu blaga preverite dobavljene dele:
• Preverite ali so vsebovani vsi deli.
• Optično preverite dobavljene dele glede na poškodbe pri transportu.
2. Poškodbe zapišite.
3. Kontaktirajte špedicijo in škodo reklamirajte.
146
146 7.2 Priprave
133
Stanje dostavljenega aparata:
• Preverite vijačne zveze naprave na trdno sedišče. Pritegnite vijake, če je
133
potrebno.
133
Pogoji za montažo aparata:
133
• Prepovedan dostop nepooblaščenim osebam.
• Dobro prezračen prostor, kjer ni zmrzali.
133
– temperatura v prostoru 0 °C do 45 °C (32 °F do 113 °F).
350
• Ravna in nosilna tla.
– Pripravite tla tako, da bo njihova nosilnost pri polnjenju posod dovolj
350
velika.
350
– Upoštevajte, da se krmilna enota in posode postavijo na isto ravnino.
• Možnost polnjenja in odvodnjavanja.
380
– Pripravite priključek za polnjenje naz. prem. 15 po DIN 1988 - 100 in
380
En 1717.
– Zagotovite, da bo na voljo opcija primešanja hladne vode.
380
– Za odvodnjavanje pripravite odtok.
• Električni priključek,  6 "Tehnični podatki",  176.
• Uporabljajte samo atestirane transportne in dvižne naprave.
– Pritrjevalne točke na posodah so predvidene samo v pomoč pri
postavitvi.
