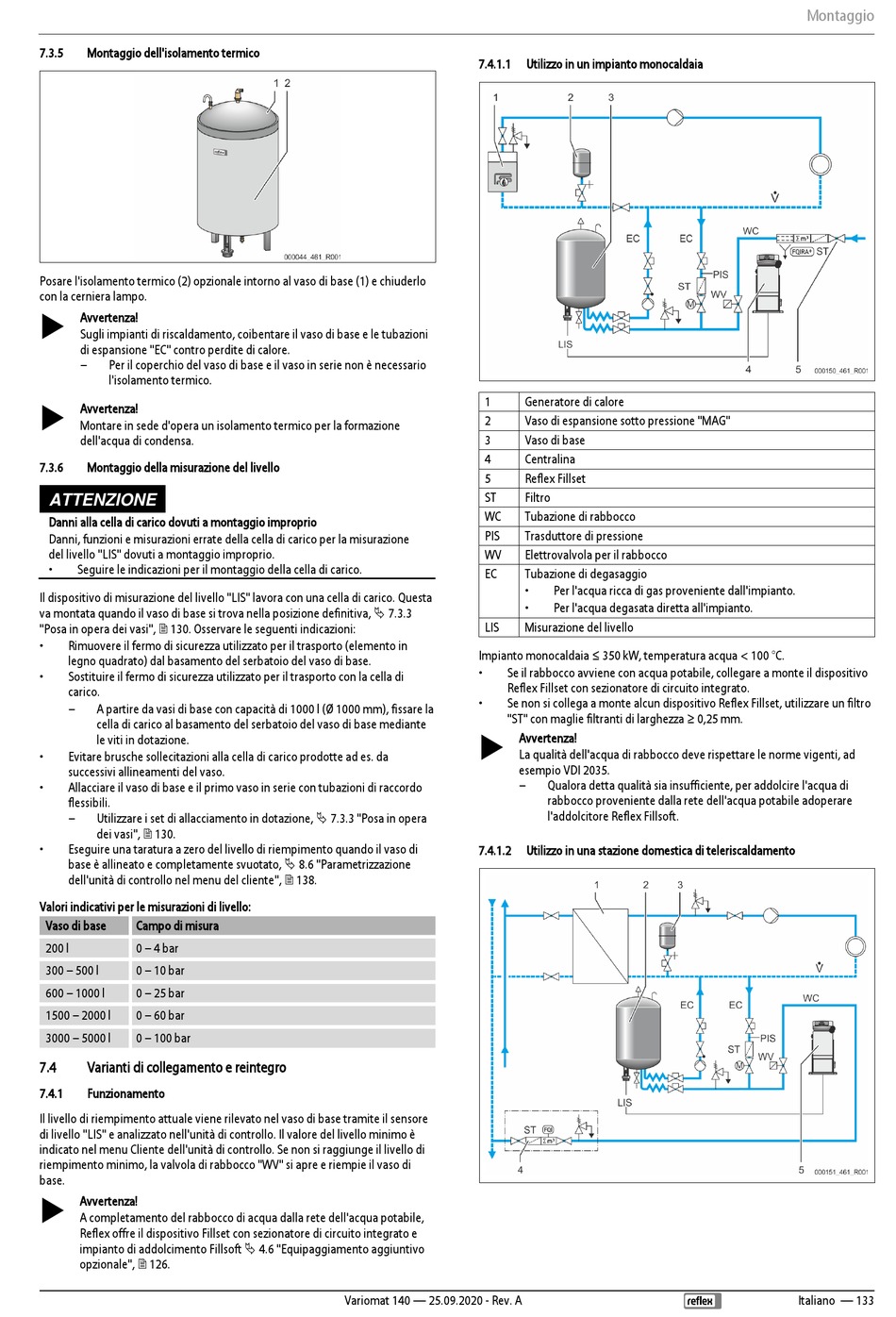

7.3.5
Montaggio dell'isolamento termico
Posare l'isolamento termico (2) opzionale intorno al vaso di base (1) e chiuderlo
con la cerniera lampo.
Avvertenza!
Sugli impianti di riscaldamento, coibentare il vaso di base e le tubazioni
di espansione "EC" contro perdite di calore.
–
Per il coperchio del vaso di base e il vaso in serie non è necessario
l'isolamento termico.
Avvertenza!
Montare in sede d'opera un isolamento termico per la formazione
dell'acqua di condensa.
7.3.6
Montaggio della misurazione del livello
ATTENZIONE
Danni alla cella di carico dovuti a montaggio improprio
Danni, funzioni e misurazioni errate della cella di carico per la misurazione
del livello "LIS" dovuti a montaggio improprio.
•
Seguire le indicazioni per il montaggio della cella di carico.
Il dispositivo di misurazione del livello "LIS" lavora con una cella di carico. Questa
va montata quando il vaso di base si trova nella posizione definitiva, 7.3.3
"Posa in opera dei vasi", 130. Osservare le seguenti indicazioni:
•
Rimuovere il fermo di sicurezza utilizzato per il trasporto (elemento in
legno quadrato) dal basamento del serbatoio del vaso di base.
•
Sostituire il fermo di sicurezza utilizzato per il trasporto con la cella di
carico.
–
A partire da vasi di base con capacità di 1000 l (Ø 1000 mm), fissare la
cella di carico al basamento del serbatoio del vaso di base mediante
le viti in dotazione.
•
Evitare brusche sollecitazioni alla cella di carico prodotte ad es. da
successivi allineamenti del vaso.
•
Allacciare il vaso di base e il primo vaso in serie con tubazioni di raccordo
flessibili.
–
Utilizzare i set di allacciamento in dotazione, 7.3.3 "Posa in opera
dei vasi", 130.
•
Eseguire una taratura a zero del livello di riempimento quando il vaso di
base è allineato e completamente svuotato, 8.6 "Parametrizzazione
dell'unità di controllo nel menu del cliente", 138.
Valori indicativi per le misurazioni di livello:
Vaso di base
Campo di misura
200 l
0 – 4 bar
300 – 500 l
0 – 10 bar
600 – 1000 l
0 – 25 bar
1500 – 2000 l
0 – 60 bar
3000 – 5000 l
0 – 100 bar
7.4
Varianti di collegamento e reintegro
7.4.1
Funzionamento
Il livello di riempimento attuale viene rilevato nel vaso di base tramite il sensore
di livello "LIS" e analizzato nell'unità di controllo. Il valore del livello minimo è
indicato nel menu Cliente dell'unità di controllo. Se non si raggiunge il livello di
riempimento minimo, la valvola di rabbocco "WV" si apre e riempie il vaso di
base.
Avvertenza!
A completamento del rabbocco di acqua dalla rete dell'acqua potabile,
Reflex offre il dispositivo Fillset con sezionatore di circuito integrato e
impianto di addolcimento Fillsoft 4.6 "Equipaggiamento aggiuntivo
opzionale", 126.
7.4.1.1
1
2
3
4
5
ST
WC
PIS
WV
EC
LIS
Impianto monocaldaia ≤ 350 kW, temperatura acqua < 100 °C.
•
Se il rabbocco avviene con acqua potabile, collegare a monte il dispositivo
Reflex Fillset con sezionatore di circuito integrato.
•
Se non si collega a monte alcun dispositivo Reflex Fillset, utilizzare un filtro
"ST" con maglie filtranti di larghezza ≥ 0,25 mm.
7.4.1.2
Variomat 140 — 25.09.2020 - Rev. A
Utilizzo in un impianto monocaldaia
Generatore di calore
Vaso di espansione sotto pressione "MAG"
Vaso di base
Centralina
Reflex Fillset
Filtro
Tubazione di rabbocco
Trasduttore di pressione
Elettrovalvola per il rabbocco
Tubazione di degasaggio
•
Per l'acqua ricca di gas proveniente dall'impianto.
•
Per l'acqua degasata diretta all'impianto.
Misurazione del livello
Avvertenza!
La qualità dell'acqua di rabbocco deve rispettare le norme vigenti, ad
esempio VDI 2035.
–
Qualora detta qualità sia insufficiente, per addolcire l'acqua di
rabbocco proveniente dalla rete dell'acqua potabile adoperare
l'addolcitore Reflex Fillsoft.
Utilizzo in una stazione domestica di teleriscaldamento
Montaggio
Italiano — 133
