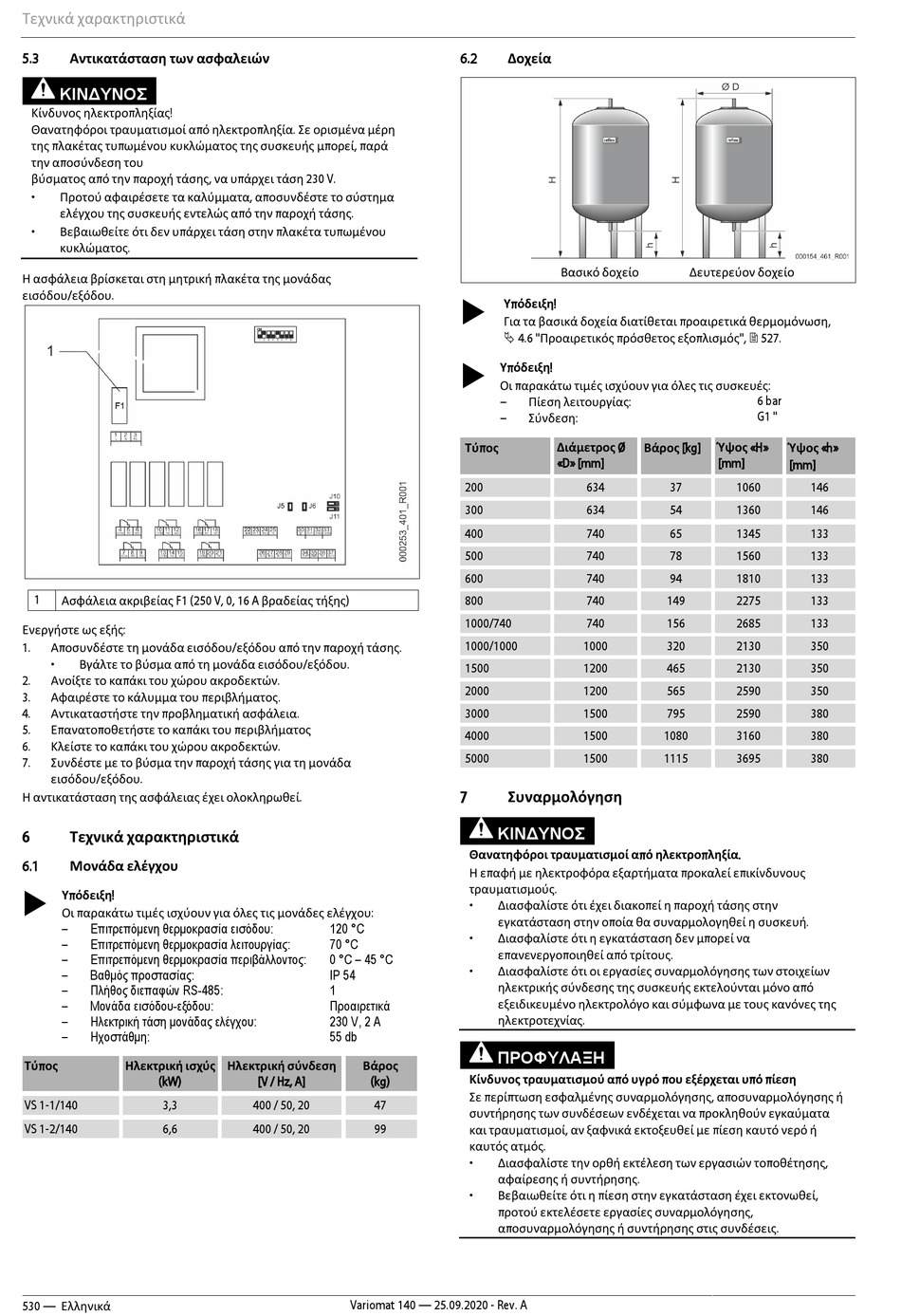

Τεχνικά χαρακτηριστικά
5.3
Αντικατάσταση των ασφαλειών
ΚΙΝΔΥΝΟΣ
Κίνδυνος ηλεκτροπληξίας!
Θανατηφόροι τραυματισμοί από ηλεκτροπληξία. Σε ορισμένα μέρη
της πλακέτας τυπωμένου κυκλώματος της συσκευής μπορεί, παρά
την αποσύνδεση του
βύσματος από την παροχή τάσης, να υπάρχει τάση 230 V.
•
Προτού αφαιρέσετε τα καλύμματα, αποσυνδέστε το σύστημα
ελέγχου της συσκευής εντελώς από την παροχή τάσης.
• Βεβαιωθείτε ότι δεν υπάρχει τάση στην πλακέτα τυπωμένου
κυκλώματος.
Η ασφάλεια βρίσκεται στη μητρική πλακέτα της μονάδας
εισόδου/εξόδου.
1
Ασφάλεια ακριβείας F1 (250 V, 0, 16 A βραδείας τήξης)
Ενεργήστε ως εξής:
1. Αποσυνδέστε τη μονάδα εισόδου/εξόδου από την παροχή τάσης.
•
Βγάλτε το βύσμα από τη μονάδα εισόδου/εξόδου.
2.
Ανοίξτε το καπάκι του χώρου ακροδεκτών.
3. Αφαιρέστε το κάλυμμα του περιβλήματος.
4. Αντικαταστήστε την προβληματική ασφάλεια.
5. Επανατοποθετήστε το καπάκι του περιβλήματος
6.
Κλείστε το καπάκι του χώρου ακροδεκτών.
7. Συνδέστε με το βύσμα την παροχή τάσης για τη μονάδα
εισόδου/εξόδου.
Η αντικατάσταση της ασφάλειας έχει ολοκληρωθεί.
6
Τεχνικά χαρακτηριστικά
6.1
Μονάδα ελέγχου

Υπόδειξη!
Οι παρακάτω τιμές ισχύουν για όλες τις μονάδες ελέγχου:
– Επιτρεπόμενη θερμοκρασία εισόδου:
– Επιτρεπόμενη θερμοκρασία λειτουργίας:
– Επιτρεπόμενη θερμοκρασία περιβάλλοντος:
– Βαθμός προστασίας:
– Πλήθος διεπαφών RS-485:
– Μονάδα εισόδου-εξόδου:
– Ηλεκτρική τάση μονάδας ελέγχου:
– Ηχοστάθμη:
Τύπος Ηλεκτρική ισχύς
(kW)
VS 1-1/140 3,3
VS 1-2/140 6,6
530 — Ελληνικά
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Προαιρετικά
230 V, 2 A
55 db
Ηλεκτρική σύνδεση Βάρος
[V / Hz, A] (kg)
400 / 50, 20 47
400 / 50, 20 99
Variomat 140 — 25.09.2020 - Rev. A
6.2
Δοχεία
Βασικό δοχείο

Υπόδειξη!
Για τα βασικά δοχεία διατίθεται προαιρετικά θερμομόνωση,
 4.6 "Προαιρετικός πρόσθετος εξοπλισμός",  527.

Υπόδειξη!
Οι παρακάτω τιμές ισχύουν για όλες τις συσκευές:
–
Πίεση λειτουργίας:
–
Σύνδεση:
Διάμετρος Ø
Τύπος
«D» [mm]
200 634
300 634
400 740
500 740
600 740
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
7
Συναρμολόγηση
ΚΙΝΔΥΝΟΣ
Θανατηφόροι τραυματισμοί από ηλεκτροπληξία.
Η επαφή με ηλεκτροφόρα εξαρτήματα προκαλεί επικίνδυνους
τραυματισμούς.
• Διασφαλίστε ότι έχει διακοπεί η παροχή τάσης στην
εγκατάσταση στην οποία θα συναρμολογηθεί η συσκευή.
•
Διασφαλίστε ότι η εγκατάσταση δεν μπορεί να
επανενεργοποιηθεί από τρίτους.
•
Διασφαλίστε ότι οι εργασίες συναρμολόγησης των στοιχείων
ηλεκτρικής σύνδεσης της συσκευής εκτελούνται μόνο από
εξειδικευμένο ηλεκτρολόγο και σύμφωνα με τους κανόνες της
ηλεκτροτεχνίας.
ΠΡΟΦΥΛΑΞΗ
Κίνδυνος τραυματισμού από υγρό που εξέρχεται υπό πίεση
Σε περίπτωση εσφαλμένης συναρμολόγησης, αποσυναρμολόγησης ή
συντήρησης των συνδέσεων ενδέχεται να προκληθούν εγκαύματα
και τραυματισμοί, αν ξαφνικά εκτοξευθεί με πίεση καυτό νερό ή
καυτός ατμός.
•
Διασφαλίστε την ορθή εκτέλεση των εργασιών τοποθέτησης,
αφαίρεσης ή συντήρησης.
• Βεβαιωθείτε ότι η πίεση στην εγκατάσταση έχει εκτονωθεί,
προτού εκτελέσετε εργασίες συναρμολόγησης,
αποσυναρμολόγησης ή συντήρησης στις συνδέσεις.
Δευτερεύον δοχείο
6 bar
G1 "
Βάρος [kg] Ύψος «H» Ύψος «h»
[mm]
[mm]
37 1060 146
54 1360 146
65 1345 133
78 1560 133
94 1810 133
149 2275 133
156 2685 133
320 2130 350
465 2130 350
565 2590 350
795 2590 380
1080 3160 380
1115 3695 380
