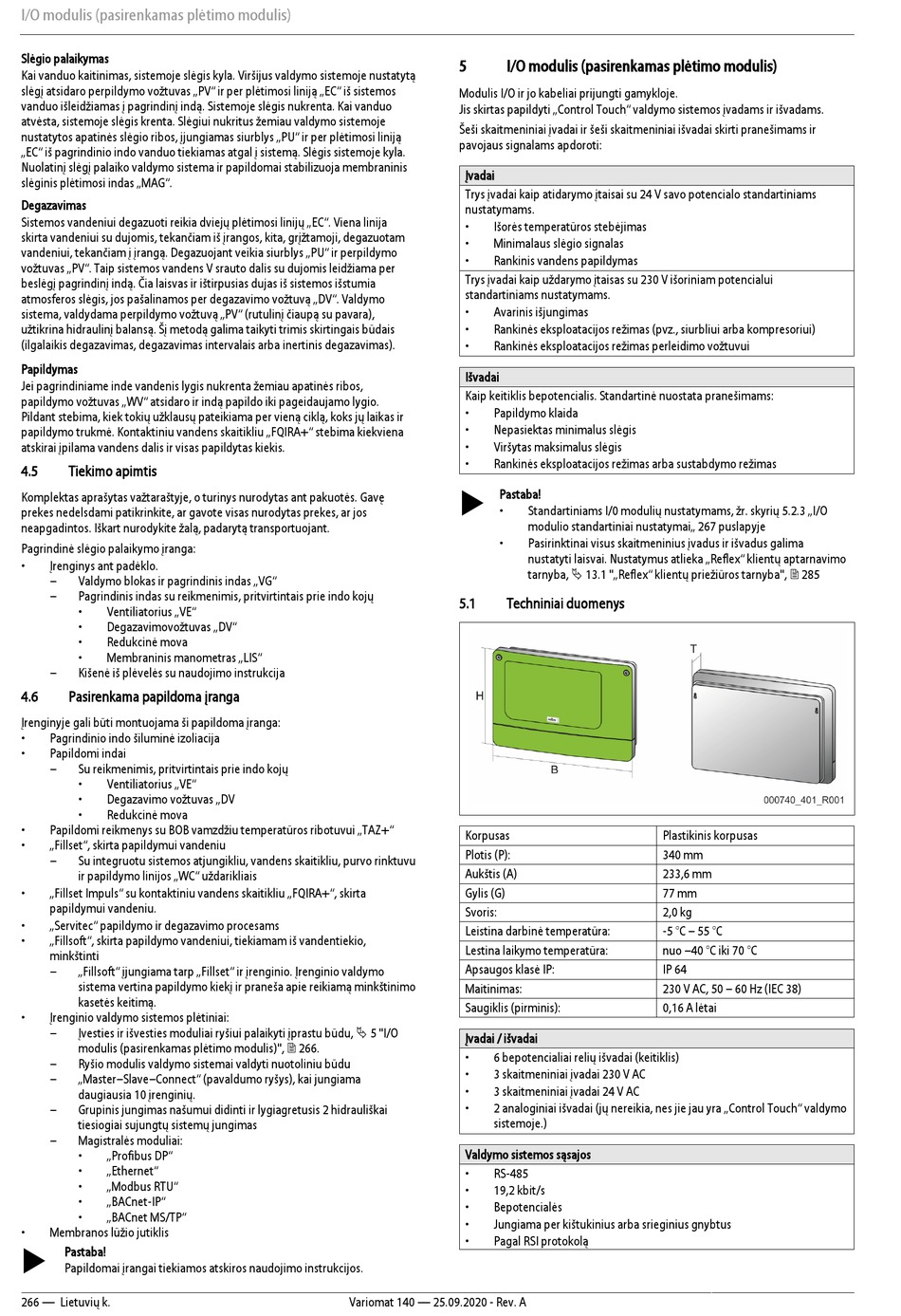

I/O modulis (pasirenkamas plėtimo modulis)
Slėgio palaikymas
Kai vanduo kaitinimas, sistemoje slėgis kyla. Viršijus valdymo sistemoje nustatytą
slėgį atsidaro perpildymo vožtuvas „PV" ir per plėtimosi liniją „EC" iš sistemos
vanduo išleidžiamas į pagrindinį indą. Sistemoje slėgis nukrenta. Kai vanduo
atvėsta, sistemoje slėgis krenta. Slėgiui nukritus žemiau valdymo sistemoje
nustatytos apatinės slėgio ribos, įjungiamas siurblys „PU" ir per plėtimosi liniją
„EC" iš pagrindinio indo vanduo tiekiamas atgal į sistemą. Slėgis sistemoje kyla.
Nuolatinį slėgį palaiko valdymo sistema ir papildomai stabilizuoja membraninis
slėginis plėtimosi indas „MAG".
Degazavimas
Sistemos vandeniui degazuoti reikia dviejų plėtimosi linijų „EC". Viena linija
skirta vandeniui su dujomis, tekančiam iš įrangos, kita, grįžtamoji, degazuotam
vandeniui, tekančiam į įrangą. Degazuojant veikia siurblys „PU" ir perpildymo
vožtuvas „PV". Taip sistemos vandens V srauto dalis su dujomis leidžiama per
beslėgį pagrindinį indą. Čia laisvas ir ištirpusias dujas iš sistemos išstumia
atmosferos slėgis, jos pašalinamos per degazavimo vožtuvą „DV". Valdymo
sistema, valdydama perpildymo vožtuvą „PV" (rutulinį čiaupą su pavara),
užtikrina hidraulinį balansą. Šį metodą galima taikyti trimis skirtingais būdais
(ilgalaikis degazavimas, degazavimas intervalais arba inertinis degazavimas).
Papildymas
Jei pagrindiniame inde vandenis lygis nukrenta žemiau apatinės ribos,
papildymo vožtuvas „WV" atsidaro ir indą papildo iki pageidaujamo lygio.
Pildant stebima, kiek tokių užklausų pateikiama per vieną ciklą, koks jų laikas ir
papildymo trukmė. Kontaktiniu vandens skaitikliu „FQIRA+" stebima kiekviena
atskirai įpilama vandens dalis ir visas papildytas kiekis.
4.5
Tiekimo apimtis
Komplektas aprašytas važtaraštyje, o turinys nurodytas ant pakuotės. Gavę
prekes nedelsdami patikrinkite, ar gavote visas nurodytas prekes, ar jos
neapgadintos. Iškart nurodykite žalą, padarytą transportuojant.
Pagrindinė slėgio palaikymo įranga:
•
Įrenginys ant padėklo.
–
Valdymo blokas ir pagrindinis indas „VG"
–
Pagrindinis indas su reikmenimis, pritvirtintais prie indo kojų
•
Ventiliatorius „VE"
•
Degazavimovožtuvas „DV"
•
Redukcinė mova
•
Membraninis manometras „LIS"
–
Kišenė iš plėvelės su naudojimo instrukcija
4.6
Pasirenkama papildoma įranga
Įrenginyje gali būti montuojama ši papildoma įranga:
•
Pagrindinio indo šiluminė izoliacija
•
Papildomi indai
–
Su reikmenimis, pritvirtintais prie indo kojų
•
Ventiliatorius „VE"
•
Degazavimo vožtuvas „DV
•
Redukcinė mova
•
Papildomi reikmenys su BOB vamzdžiu temperatūros ribotuvui „TAZ+"
•
„Fillset", skirta papildymui vandeniu
–
Su integruotu sistemos atjungikliu, vandens skaitikliu, purvo rinktuvu
ir papildymo linijos „WC" uždarikliais
•
„Fillset Impuls" su kontaktiniu vandens skaitikliu „FQIRA+", skirta
papildymui vandeniu.
•
„Servitec" papildymo ir degazavimo procesams
•
„Fillsoft", skirta papildymo vandeniui, tiekiamam iš vandentiekio,
minkštinti
–
„Fillsoft" įjungiama tarp „Fillset" ir įrenginio. Įrenginio valdymo
sistema vertina papildymo kiekį ir praneša apie reikiamą minkštinimo
kasetės keitimą.
•
Įrenginio valdymo sistemos plėtiniai:
Įvesties ir išvesties moduliai ryšiui palaikyti įprastu būdu, 5 "I/O
–
modulis (pasirenkamas plėtimo modulis)", 266.
–
Ryšio modulis valdymo sistemai valdyti nuotoliniu būdu
–
„Master–Slave–Connect" (pavaldumo ryšys), kai jungiama
daugiausia 10 įrenginių.
–
Grupinis jungimas našumui didinti ir lygiagretusis 2 hidrauliškai
tiesiogiai sujungtų sistemų jungimas
–
Magistralės moduliai:
•
„Profibus DP"
•
„Ethernet"
•
„Modbus RTU"
•
„BACnet-IP"
•
„BACnet MS/TP"
•
Membranos lūžio jutiklis
Pastaba!
Papildomai įrangai tiekiamos atskiros naudojimo instrukcijos.
266 — Lietuvių k.
5
I/O modulis (pasirenkamas plėtimo modulis)
Modulis I/O ir jo kabeliai prijungti gamykloje.
Jis skirtas papildyti „Control Touch " ׅvaldymo sistemos įvadams ir išvadams.
Šeši skaitmeniniai įvadai ir šeši skaitmeniniai išvadai skirti pranešimams ir
pavojaus signalams apdoroti:
Įvadai
Trys įvadai kaip atidarymo įtaisai su 24 V savo potencialo standartiniams
nustatymams.
•
Išorės temperatūros stebėjimas
•
Minimalaus slėgio signalas
•
Rankinis vandens papildymas
Trys įvadai kaip uždarymo įtaisas su 230 V išoriniam potencialui
standartiniams nustatymams.
•
Avarinis išjungimas
•
Rankinės eksploatacijos režimas (pvz., siurbliui arba kompresoriui)
•
Rankinės eksploatacijos režimas perleidimo vožtuvui
Išvadai
Kaip keitiklis bepotencialis. Standartinė nuostata pranešimams:
•
Papildymo klaida
•
Nepasiektas minimalus slėgis
•
Viršytas maksimalus slėgis
•
Rankinės eksploatacijos režimas arba sustabdymo režimas
Pastaba!
•
•
5.1
Techniniai duomenys
Korpusas
Plotis (P):
Aukštis (A)
Gylis (G)
Svoris:
Leistina darbinė temperatūra:
Lestina laikymo temperatūra:
Apsaugos klasė IP:
Maitinimas:
Saugiklis (pirminis):
Įvadai / išvadai
•
6 bepotencialiai relių išvadai (keitiklis)
•
3 skaitmeniniai įvadai 230 V AC
•
3 skaitmeniniai įvadai 24 V AC
•
2 analoginiai išvadai (jų nereikia, nes jie jau yra „Control Touch" valdymo
sistemoje.)
Valdymo sistemos sąsajos
•
RS-485
•
19,2 kbit/s
•
Bepotencialės
•
Jungiama per kištukinius arba srieginius gnybtus
•
Pagal RSI protokolą
Variomat 140 — 25.09.2020 - Rev. A
Standartiniams I/0 modulių nustatymams, žr. skyrių 5.2.3 „I/O
modulio standartiniai nustatymai„ 267 puslapyje
Pasirinktinai visus skaitmeninius įvadus ir išvadus galima
nustatyti laisvai. Nustatymus atlieka „Reflex" klientų aptarnavimo
tarnyba, 13.1 "„Reflex" klientų priežiūros tarnyba", 285
Plastikinis korpusas
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
nuo –40 °C iki 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A lėtai
