Montáž
–
U nádob od Ø 1 000 mm:
•
Připojte sadu přípojek (2) na spojníku 1" příruby nádrže.
•
Připojte sadu přípojek (3) a (4) s kusem T na spojníku 1" příruby
nádrže.
Upozornění!
Namontujte na alternativní další nádobu přiloženou sadu přípojek (4).
Připojte sadu přípojek (4) s flexibilním potrubím k základní nádobě.
7.3.4
Hydraulická přípojka
7.3.4.1
Přehled

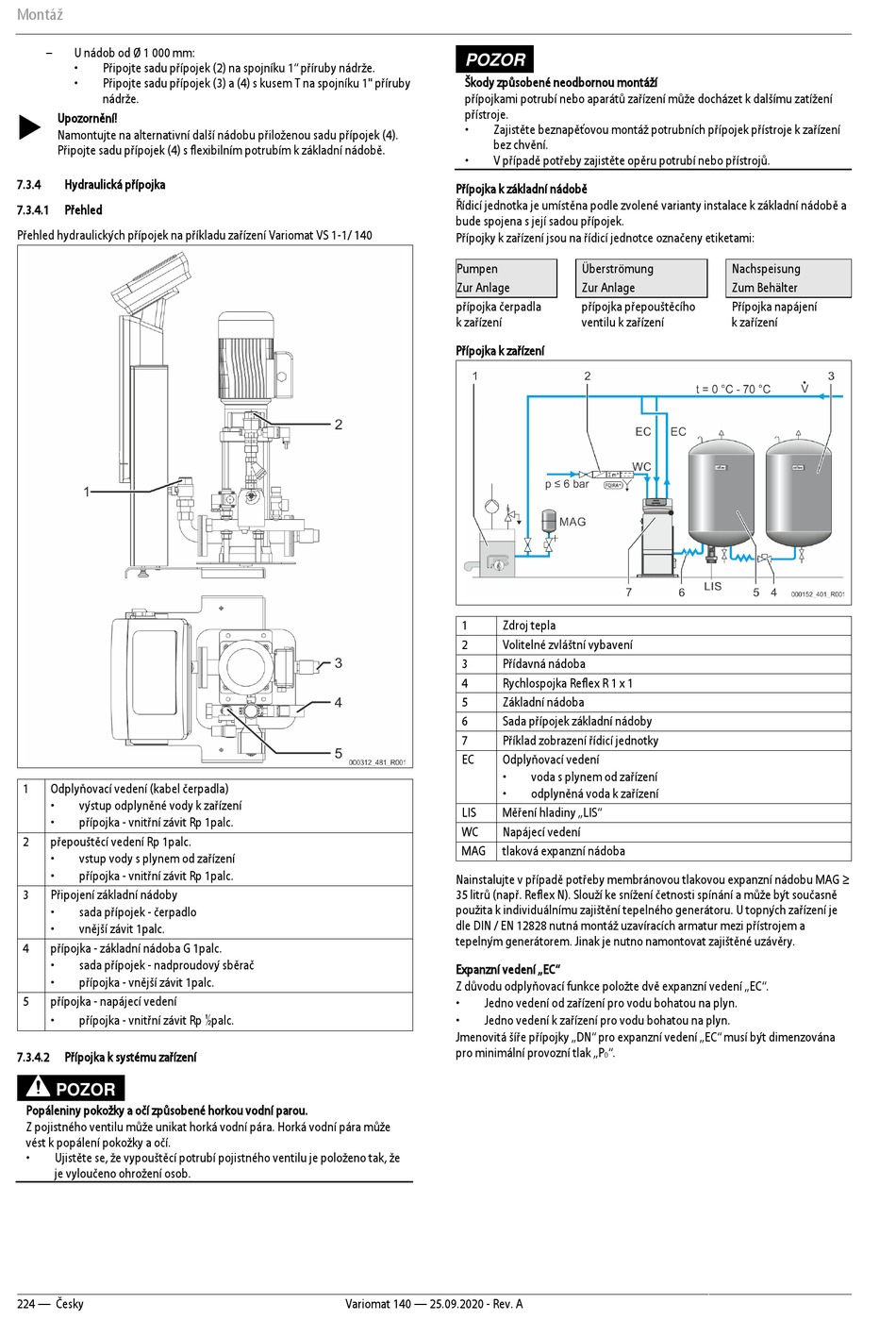

Přehled hydraulických přípojek na příkladu zařízení Variomat VS 1-1/ 140
1
Odplyňovací vedení (kabel čerpadla)
•
výstup odplyněné vody k zařízení
•
přípojka - vnitřní závit Rp 1palc.
2
přepouštěcí vedení Rp 1palc.
•
vstup vody s plynem od zařízení
•
přípojka - vnitřní závit Rp 1palc.
3
Připojení základní nádoby
•
sada přípojek - čerpadlo
•
vnější závit 1palc.
4
přípojka - základní nádoba G 1palc.
•
sada přípojek - nadproudový sběrač
•
přípojka - vnější závit 1palc.
5
přípojka - napájecí vedení
•
přípojka - vnitřní závit Rp ½palc.
7.3.4.2
Přípojka k systému zařízení
POZOR
Popáleniny pokožky a očí způsobené horkou vodní parou.
Z pojistného ventilu může unikat horká vodní pára. Horká vodní pára může
vést k popálení pokožky a očí.
•
Ujistěte se, že vypouštěcí potrubí pojistného ventilu je položeno tak, že
je vyloučeno ohrožení osob.
224 — Česky
POZOR
Škody způsobené neodbornou montáží
přípojkami potrubí nebo aparátů zařízení může docházet k dalšímu zatížení
přístroje.
•
Zajistěte beznapěťovou montáž potrubních přípojek přístroje k zařízení
bez chvění.
•
V případě potřeby zajistěte opěru potrubí nebo přístrojů.
Přípojka k základní nádobě
Řídicí jednotka je umístěna podle zvolené varianty instalace k základní nádobě a
bude spojena s její sadou přípojek.
Přípojky k zařízení jsou na řídicí jednotce označeny etiketami:
Pumpen
Zur Anlage
přípojka čerpadla
k zařízení
Přípojka k zařízení
1
Zdroj tepla
2
Volitelné zvláštní vybavení
3
Přídavná nádoba
4
Rychlospojka Reflex R 1 x 1
5
Základní nádoba
6
Sada přípojek základní nádoby
7
Příklad zobrazení řídicí jednotky
EC
Odplyňovací vedení
•
•
LIS
Měření hladiny „LIS"
WC
Napájecí vedení
MAG
tlaková expanzní nádoba
Nainstalujte v případě potřeby membránovou tlakovou expanzní nádobu MAG ≥
35 litrů (např. Reflex N). Slouží ke snížení četnosti spínání a může být současně
použita k individuálnímu zajištění tepelného generátoru. U topných zařízení je
dle DIN / EN 12828 nutná montáž uzavíracích armatur mezi přístrojem a
tepelným generátorem. Jinak je nutno namontovat zajištěné uzávěry.
Expanzní vedení „EC"
Z důvodu odplyňovací funkce položte dvě expanzní vedení „EC".
•
Jedno vedení od zařízení pro vodu bohatou na plyn.
•
Jedno vedení k zařízení pro vodu bohatou na plyn.
Jmenovitá šíře přípojky „DN" pro expanzní vedení „EC" musí být dimenzována
pro minimální provozní tlak „P
Variomat 140 — 25.09.2020 - Rev. A
Überströmung
Zur Anlage
přípojka přepouštěcího
ventilu k zařízení
voda s plynem od zařízení
odplyněná voda k zařízení
".
0
Nachspeisung
Zum Behälter
Přípojka napájení
k zařízení
