Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 288

Ierīces apraksts
4 Ierīces apraksts
4.1 Apraksts
„Variomat VS 140" ir ar sūkni vadāma spiediena uzturēšanas, degazācijas un
papildināšanas stacija apkures un ūdens dzesēšanas sistēmām. „Variomat"
galvenokārt sastāv no vadības bloka ar sūkņiem un vismaz vienas izplešanās
tvertnes. Izplešanās tvertnē esošā membrāna nodala gaisu no ūdens. Tādējādi
tiek novērsta skābekļa iekļūšana izplešanās ūdenī.
Drošības ziņā „Variomat VS 140" ir vairākas priekšrocības:
• Visu spiediena uzturēšanas, degazācijas un papildināšanas procesu
optimizācija.
– Pateicoties kontrolētai spiediena uzturēšanai un automātiskai
papildināšanai, tiek novērsta tieša gaisa iesūkšana.
– Nav cirkulācijas problēmu, ko izraisa gaisa burbuļi kontūra ūdenī.
– Korozijas bojājumu samazināšana, veicot uzpildes un papildināšanas
ūdens deoksidāciju.

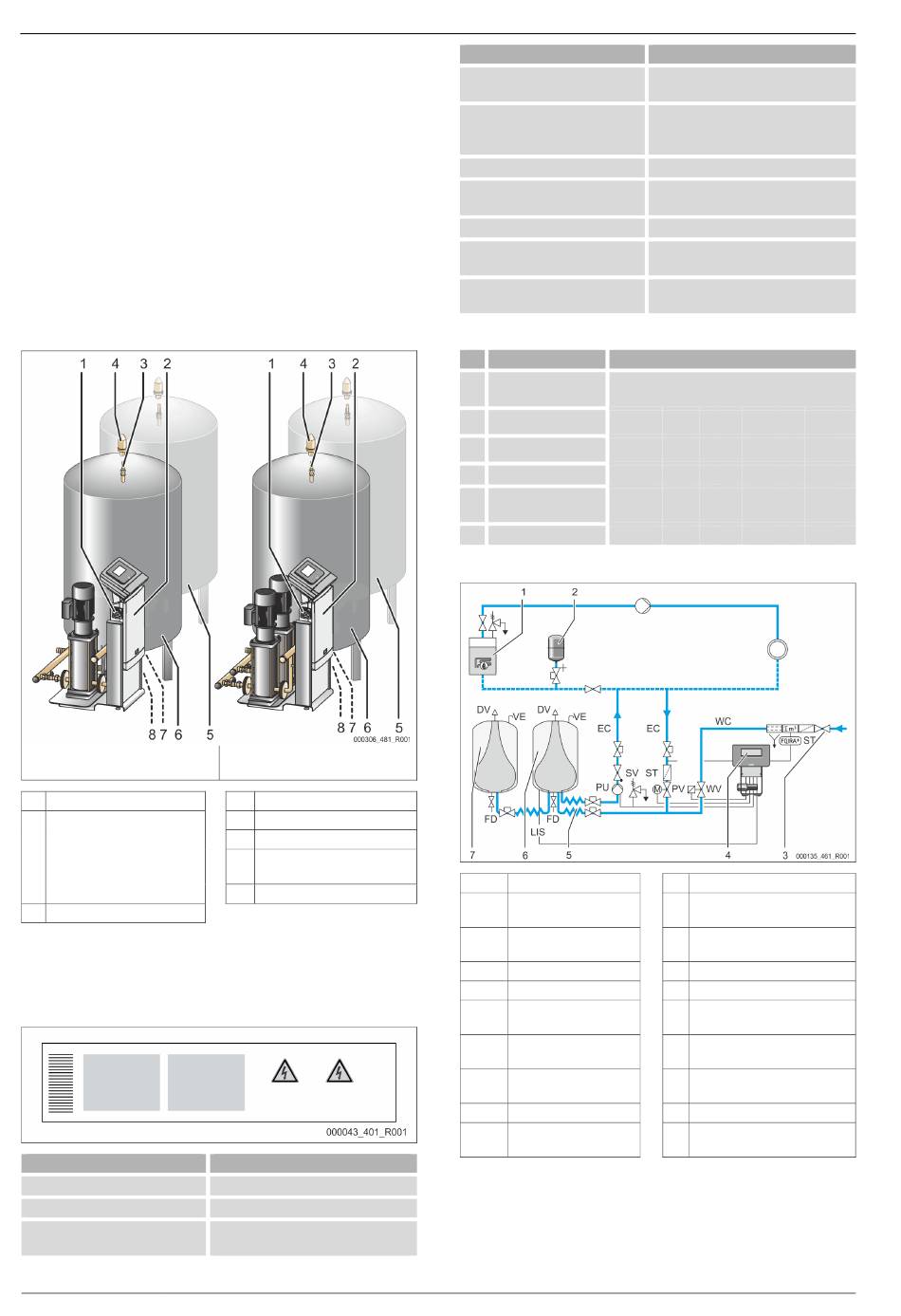

4.2 Pārskata attēls
Variomat ar vienu sūkni (VS 1-1/140)
1 Galvenais slēdzis
2 Vadības bloks
• Sūkņa(-u) pieslēguma
elements
• Vadības sistēmas „Reflex
Control Touch" elements
3 Izlīdzinošais līkums „VE"
4.3 Identifikācija
4.3.1 Datu plāksnīte
Datu plāksnītē norādīta informācija par ražotāju, ražošanas gadu, izstrādājuma
numuru un tehniskajiem datiem.
Ieraksts datu plāksnītē
Type
Serial No.
min. / max. allowable pressure P
288 — Latviski
Variomat ar diviem sūkņiem (VS 1-
2/140)
4 Degazācijas vārsts „DV"
5 Sekundārā tvertne „VF"
6 Pamattvertne „VF"
7 Uzpildīšanas un iztukšošanas
krāns „FD"
8 Līmeņa mērierīce „LIS"
Nozīme
Iekārtas nosaukums
Sērijas numurs
Minimālais/maksimālais atļautais
spiediens
Variomat 140 — 25.09.2020 - Rev. A
Ieraksts datu plāksnītē
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2 Tipa apzīmējums
Nr.
1 Vadības bloka
apzīmējums
2 Sūkņu skaits
Variomat VS 1- 1 VG 500 l, VF 500 l
3 Pamattvertne „VG"
4 Nominālais tilpums
5 Sekundārā tvertne
„VF"
6 Nominālais tilpums
4.4 Funkcija
1 Apkures sistēma
2 Spiediena izplešanās
tvertne „MAG"
3 Reflex Fillset Impuls
4 Vadības bloks
5 Hidrauliskās ieplūdes
Pamattvertnes gaisa
6
kamera
7 Sekundārās tvertnes
gaisa kamera
ST Netīrumu uztvērējs
FQIRA+ Kontakta ūdens skaitītājs
WC Papildināšanas caurule
Izplešanās tvertne
Pieslēgt iespējams vienu pamattvertni un kā papildaprīkojumu vairākas
sekundārās tvertnes. Tvertnēs esošā membrāna nodala gaisu no ūdens un
tādējādi novērš skābekļa iekļūšanu izplešanās ūdenī. Gaisa kameru ar atmosfēru
savieno cauruļvads „VE". Pamattvertne ir hidrauliski un elastīgi savienota ar
vadības bloku. Tas nodrošina līmeņa mērīšanas funkciju „LIS", kas darbojas ar
spiediena devēju.
Nozīme
Maksimālā ilgstošas darbības
temperatūra
Minimāli/maksimāli pieļaujamā
temperatūra / turpgaitas temperatūra
TS
Ražošanas gads
Rūpnīcā iestatītais minimālais darbības
spiediens
Iestatītais minimālais darbības spiediens
Rūpnīcā iestatītais drošības vārsta
nostrādes spiediens
Iestatītais drošības vārsta nostrādes
spiediens
Tipa apzīmējums (piemērs)
1 2 3 4 5 6
WV Papildināšanas vārsts
PIS Spiediena sensors
PV Pārplūdes vārsts (elektriskais
lodveida krāns)
PU Sūknis (spiediena uzturēšanai)
SV Drošības vārsts
EC Izplešanās caurule
FD Uzpildīšanas un iztukšošanas
krāns
LIS Spiediena devējs ūdens līmeņa
noteikšanai
DV Degazācijas vārsts
VE Ventilācijas un atgaisošanas
vārsts
