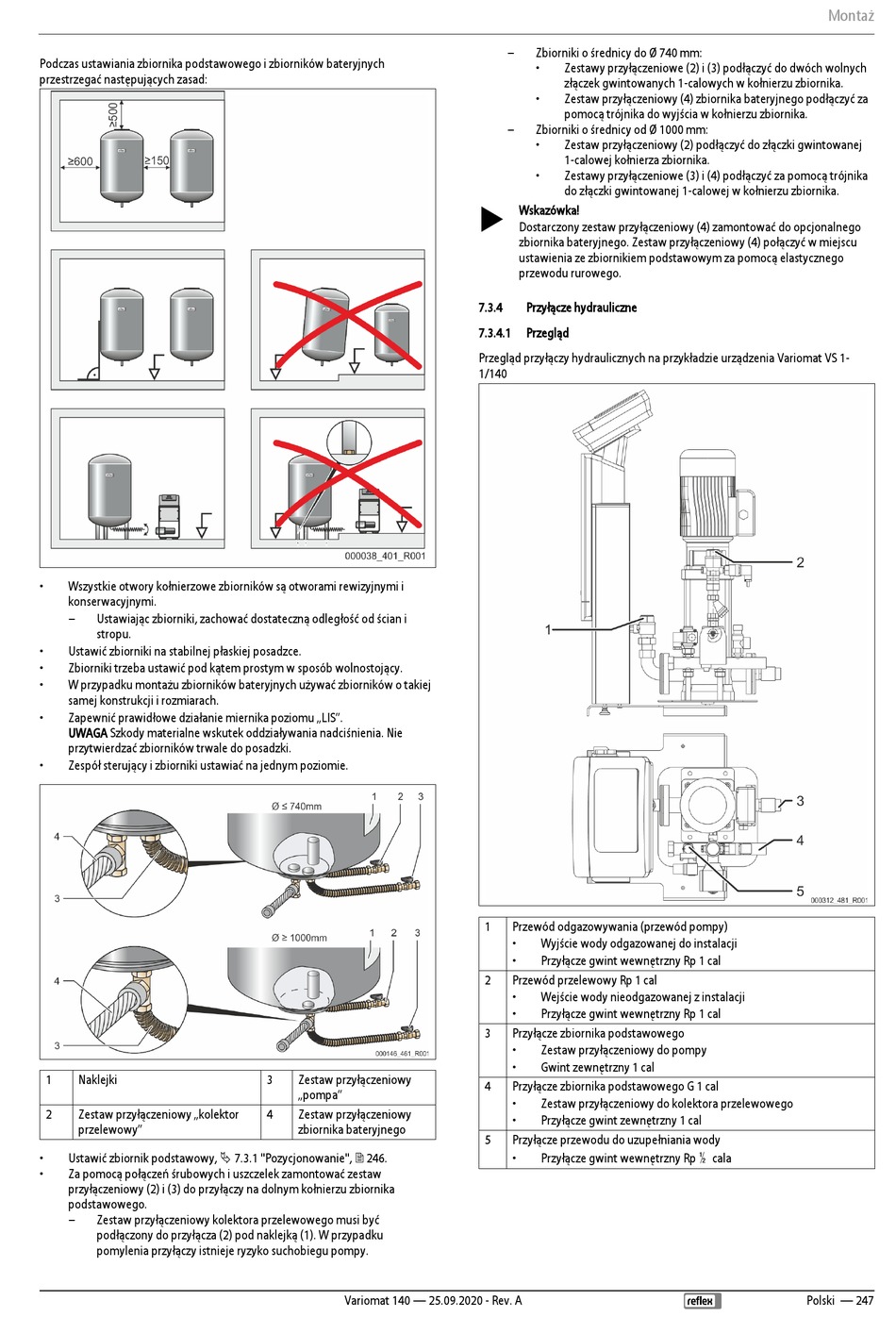

Podczas ustawiania zbiornika podstawowego i zbiorników bateryjnych
przestrzegać następujących zasad:
•
Wszystkie otwory kołnierzowe zbiorników są otworami rewizyjnymi i
konserwacyjnymi.
–
Ustawiając zbiorniki, zachować dostateczną odległość od ścian i
stropu.
•
Ustawić zbiorniki na stabilnej płaskiej posadzce.
•
Zbiorniki trzeba ustawić pod kątem prostym w sposób wolnostojący.
•
W przypadku montażu zbiorników bateryjnych używać zbiorników o takiej
samej konstrukcji i rozmiarach.
•
Zapewnić prawidłowe działanie miernika poziomu „LIS".
UWAGA Szkody materialne wskutek oddziaływania nadciśnienia. Nie
przytwierdzać zbiorników trwale do posadzki.
•
Zespół sterujący i zbiorniki ustawiać na jednym poziomie.
1
Naklejki
2
Zestaw przyłączeniowy „kolektor
przelewowy"
•
Ustawić zbiornik podstawowy, 7.3.1 "Pozycjonowanie", 246.
•
Za pomocą połączeń śrubowych i uszczelek zamontować zestaw
przyłączeniowy (2) i (3) do przyłączy na dolnym kołnierzu zbiornika
podstawowego.
–
Zestaw przyłączeniowy kolektora przelewowego musi być
podłączony do przyłącza (2) pod naklejką (1). W przypadku
pomylenia przyłączy istnieje ryzyko suchobiegu pompy.
3
Zestaw przyłączeniowy
„pompa"
4
Zestaw przyłączeniowy
zbiornika bateryjnego
Variomat 140 — 25.09.2020 - Rev. A
–
Zbiorniki o średnicy do Ø 740 mm:
•
Zestawy przyłączeniowe (2) i (3) podłączyć do dwóch wolnych
złączek gwintowanych 1-calowych w kołnierzu zbiornika.
•
Zestaw przyłączeniowy (4) zbiornika bateryjnego podłączyć za
pomocą trójnika do wyjścia w kołnierzu zbiornika.
–
Zbiorniki o średnicy od Ø 1000 mm:
•
Zestaw przyłączeniowy (2) podłączyć do złączki gwintowanej
1-calowej kołnierza zbiornika.
•
Zestawy przyłączeniowe (3) i (4) podłączyć za pomocą trójnika
do złączki gwintowanej 1-calowej w kołnierzu zbiornika.
Wskazówka!
Dostarczony zestaw przyłączeniowy (4) zamontować do opcjonalnego
zbiornika bateryjnego. Zestaw przyłączeniowy (4) połączyć w miejscu
ustawienia ze zbiornikiem podstawowym za pomocą elastycznego
przewodu rurowego.
7.3.4
Przyłącze hydrauliczne
7.3.4.1
Przegląd
Przegląd przyłączy hydraulicznych na przykładzie urządzenia Variomat VS 1-
1/140
1
Przewód odgazowywania (przewód pompy)
•
Wyjście wody odgazowanej do instalacji
•
Przyłącze gwint wewnętrzny Rp 1 cal
2
Przewód przelewowy Rp 1 cal
•
Wejście wody nieodgazowanej z instalacji
•
Przyłącze gwint wewnętrzny Rp 1 cal
3
Przyłącze zbiornika podstawowego
•
Zestaw przyłączeniowy do pompy
•
Gwint zewnętrzny 1 cal
4
Przyłącze zbiornika podstawowego G 1 cal
•
Zestaw przyłączeniowy do kolektora przelewowego
•
Przyłącze gwint zewnętrzny 1 cal
5
Przyłącze przewodu do uzupełniania wody
•
Przyłącze gwint wewnętrzny Rp ½ cala
Montaż
Polski — 247
