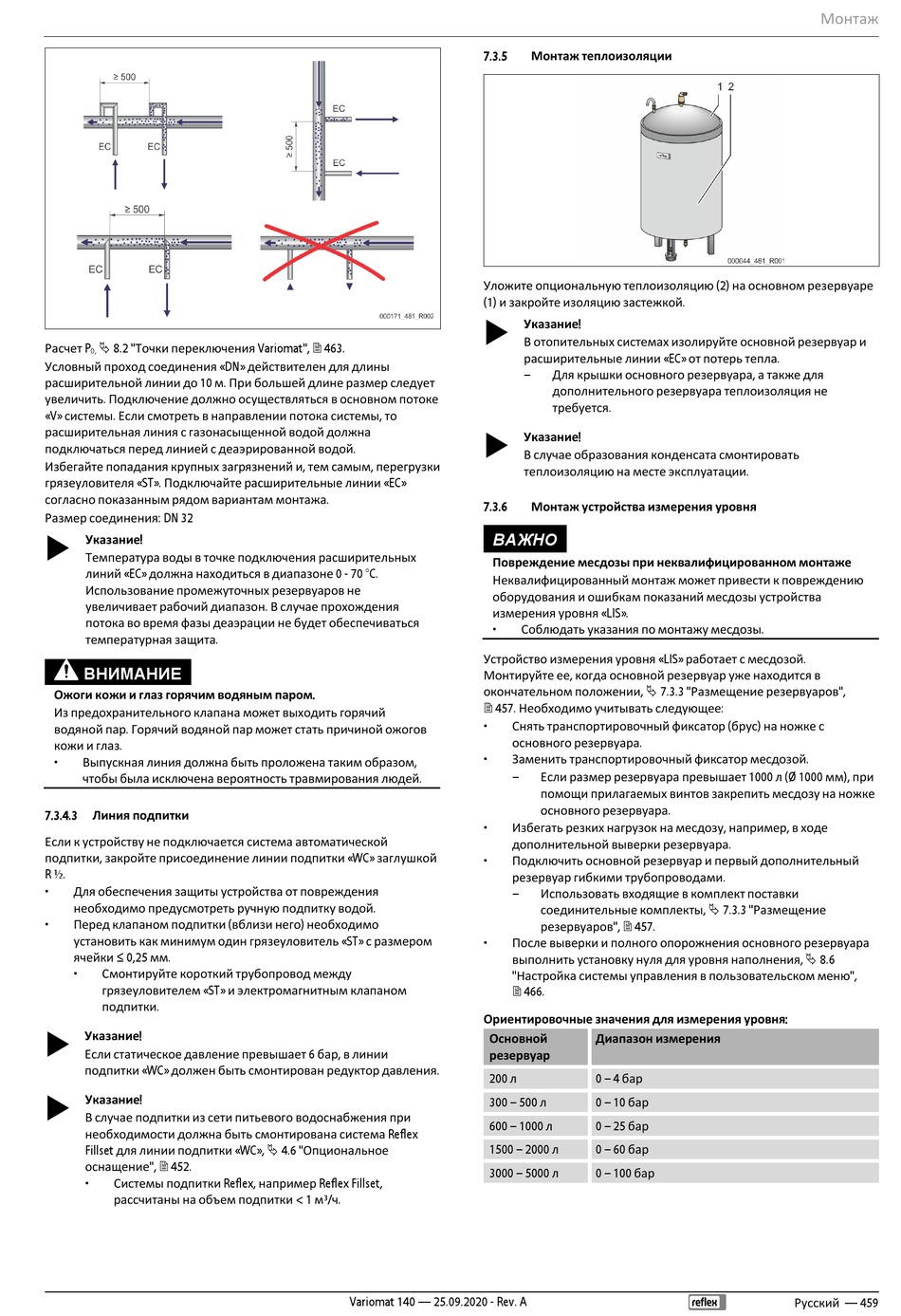

Расчет P
8.2 "Точки переключения Variomat", 463.
0,
Условный проход соединения «DN» действителен для длины
расширительной линии до 10 м. При большей длине размер следует
увеличить. Подключение должно осуществляться в основном потоке
«V» системы. Если смотреть в направлении потока системы, то
расширительная линия с газонасыщенной водой должна
подключаться перед линией с деаэрированной водой.
Избегайте попадания крупных загрязнений и, тем самым, перегрузки
грязеуловителя «ST». Подключайте расширительные линии «EC»
согласно показанным рядом вариантам монтажа.
Размер соединения: DN 32
Указание!
Температура воды в точке подключения расширительных
линий «EC» должна находиться в диапазоне 0 - 70 °C.
Использование промежуточных резервуаров не
увеличивает рабочий диапазон. В случае прохождения
потока во время фазы деаэрации не будет обеспечиваться
температурная защита.
ВНИМАНИЕ
Ожоги кожи и глаз горячим водяным паром.
Из предохранительного клапана может выходить горячий
водяной пар. Горячий водяной пар может стать причиной ожогов
кожи и глаз.
•
Выпускная линия должна быть проложена таким образом,
чтобы была исключена вероятность травмирования людей.
7.3.4.3
Линия подпитки
Если к устройству не подключается система автоматической
подпитки, закройте присоединение линии подпитки «WC» заглушкой
R ½.
•
Для обеспечения защиты устройства от повреждения
необходимо предусмотреть ручную подпитку водой.
•
Перед клапаном подпитки (вблизи него) необходимо
установить как минимум один грязеуловитель «ST» с размером
ячейки ≤ 0,25 мм.
•
Смонтируйте короткий трубопровод между
грязеуловителем «ST» и электромагнитным клапаном
подпитки.
Указание!
Если статическое давление превышает 6 бар, в линии
подпитки «WC» должен быть смонтирован редуктор давления.
Указание!
В случае подпитки из сети питьевого водоснабжения при
необходимости должна быть смонтирована система Reflex
Fillset для линии подпитки «WC», 4.6 "Опциональное
оснащение", 452.
•
Системы подпитки Reflex, например Reflex Fillset,
рассчитаны на объем подпитки < 1 м³/ч.
7.3.5
Уложите опциональную теплоизоляцию (2) на основном резервуаре
(1) и закройте изоляцию застежкой.
7.3.6
ВАЖНО
Повреждение месдозы при неквалифицированном монтаже
Неквалифицированный монтаж может привести к повреждению
оборудования и ошибкам показаний месдозы устройства
измерения уровня «LIS».
•
Устройство измерения уровня «LIS» работает с месдозой.
Монтируйте ее, когда основной резервуар уже находится в
окончательном положении, 7.3.3 "Размещение резервуаров",
457. Необходимо учитывать следующее:
•
Снять транспортировочный фиксатор (брус) на ножке с
основного резервуара.
•
Заменить транспортировочный фиксатор месдозой.
–
•
Избегать резких нагрузок на месдозу, например, в ходе
дополнительной выверки резервуара.
•
Подключить основной резервуар и первый дополнительный
резервуар гибкими трубопроводами.
–
•
После выверки и полного опорожнения основного резервуара
выполнить установку нуля для уровня наполнения, 8.6
"Настройка системы управления в пользовательском меню",
466.
Ориентировочные значения для измерения уровня:
Основной
резервуар
200 л
300 – 500 л
600 – 1000 л
1500 – 2000 л
3000 – 5000 л
Variomat 140 — 25.09.2020 - Rev. A
Монтаж теплоизоляции
Указание!
В отопительных системах изолируйте основной резервуар и
расширительные линии «EC» от потерь тепла.
–
Для крышки основного резервуара, а также для
дополнительного резервуара теплоизоляция не
требуется.
Указание!
В случае образования конденсата смонтировать
теплоизоляцию на месте эксплуатации.
Монтаж устройства измерения уровня
Соблюдать указания по монтажу месдозы.
Если размер резервуара превышает 1000 л (Ø 1000 мм), при
помощи прилагаемых винтов закрепить месдозу на ножке
основного резервуара.
Использовать входящие в комплект поставки
соединительные комплекты, 7.3.3 "Размещение
резервуаров", 457.
Диапазон измерения
0 – 4 бар
0 – 10 бар
0 – 25 бар
0 – 60 бар
0 – 100 бар
Монтаж
Русский — 459
