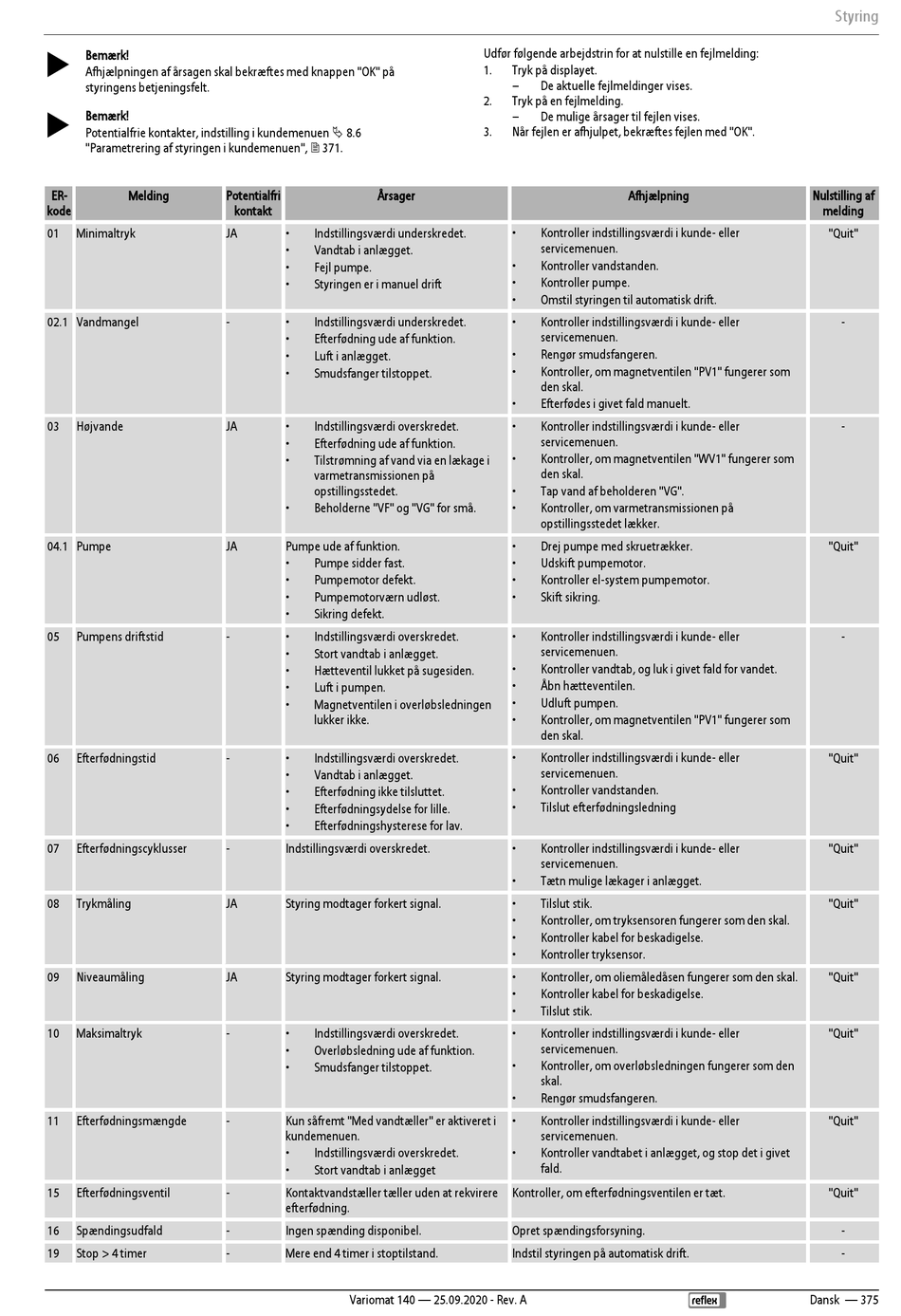

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 375

 Bemærk!
Afhjælpningen af årsagen skal bekræftes med knappen "OK" på
styringens betjeningsfelt.

Bemærk!
Potentialfrie kontakter, indstilling i kundemenuen  8.6
"Parametrering af styringen i kundemenuen",  371.
ER- Melding
kode
01 Minimaltryk
02.1 Vandmangel
03 Højvande
04.1 Pumpe
05 Pumpens driftstid
06 Efterfødningstid
07 Efterfødningscyklusser
08 Trykmåling
09 Niveaumåling
10 Maksimaltryk
11 Efterfødningsmængde
15 Efterfødningsventil
16 Spændingsudfald
19 Stop > 4 timer
Potentialfri Årsager
kontakt
JA • Indstillingsværdi underskredet.
• Vandtab i anlægget.
• Fejl pumpe.
• Styringen er i manuel drift
- • Indstillingsværdi underskredet.
• Efterfødning ude af funktion.
• Luft i anlægget.
• Smudsfanger tilstoppet.
JA • Indstillingsværdi overskredet.
• Efterfødning ude af funktion.
• Tilstrømning af vand via en lækage i
varmetransmissionen på
opstillingsstedet.
• Beholderne "VF" og "VG" for små.
JA Pumpe ude af funktion.
• Pumpe sidder fast.
• Pumpemotor defekt.
• Pumpemotorværn udløst.
• Sikring defekt.
- • Indstillingsværdi overskredet.
• Stort vandtab i anlægget.
• Hætteventil lukket på sugesiden.
• Luft i pumpen.
• Magnetventilen i overløbsledningen
lukker ikke.
- • Indstillingsværdi overskredet.
• Vandtab i anlægget.
• Efterfødning ikke tilsluttet.
• Efterfødningsydelse for lille.
• Efterfødningshysterese for lav.
- Indstillingsværdi overskredet.
JA Styring modtager forkert signal.
JA Styring modtager forkert signal.
- • Indstillingsværdi overskredet.
• Overløbsledning ude af funktion.
• Smudsfanger tilstoppet.
Kun såfremt "Med vandtæller" er aktiveret i
-
kundemenuen.
• Indstillingsværdi overskredet.
• Stort vandtab i anlægget
- Kontaktvandstæller tæller uden at rekvirere
efterfødning.
- Ingen spænding disponibel.
- Mere end 4 timer i stoptilstand.
Variomat 140 — 25.09.2020 - Rev. A
Udfør følgende arbejdstrin for at nulstille en fejlmelding:
1. Tryk på displayet.
– De aktuelle fejlmeldinger vises.
2. Tryk på en fejlmelding.
– De mulige årsager til fejlen vises.
3. Når fejlen er afhjulpet, bekræftes fejlen med "OK".
Afhjælpning
• Kontroller indstillingsværdi i kunde- eller
servicemenuen.
• Kontroller vandstanden.
• Kontroller pumpe.
• Omstil styringen til automatisk drift.
• Kontroller indstillingsværdi i kunde- eller
servicemenuen.
• Rengør smudsfangeren.
• Kontroller, om magnetventilen "PV1" fungerer som
den skal.
• Efterfødes i givet fald manuelt.
• Kontroller indstillingsværdi i kunde- eller
servicemenuen.
• Kontroller, om magnetventilen "WV1" fungerer som
den skal.
• Tap vand af beholderen "VG".
• Kontroller, om varmetransmissionen på
opstillingsstedet lækker.
• Drej pumpe med skruetrækker.
• Udskift pumpemotor.
• Kontroller el-system pumpemotor.
• Skift sikring.
• Kontroller indstillingsværdi i kunde- eller
servicemenuen.
• Kontroller vandtab, og luk i givet fald for vandet.
• Åbn hætteventilen.
• Udluft pumpen.
• Kontroller, om magnetventilen "PV1" fungerer som
den skal.
• Kontroller indstillingsværdi i kunde- eller
servicemenuen.
• Kontroller vandstanden.
• Tilslut efterfødningsledning
• Kontroller indstillingsværdi i kunde- eller
servicemenuen.
• Tætn mulige lækager i anlægget.
• Tilslut stik.
• Kontroller, om tryksensoren fungerer som den skal.
• Kontroller kabel for beskadigelse.
• Kontroller tryksensor.
• Kontroller, om oliemåledåsen fungerer som den skal.
• Kontroller kabel for beskadigelse.
• Tilslut stik.
• Kontroller indstillingsværdi i kunde- eller
servicemenuen.
• Kontroller, om overløbsledningen fungerer som den
skal.
• Rengør smudsfangeren.
• Kontroller indstillingsværdi i kunde- eller
servicemenuen.
• Kontroller vandtabet i anlægget, og stop det i givet
fald.
Kontroller, om efterfødningsventilen er tæt.
Opret spændingsforsyning.
Indstil styringen på automatisk drift.
Styring
Nulstilling af
melding
"Quit"
-
-
"Quit"
-
"Quit"
"Quit"
"Quit"
"Quit"
"Quit"
"Quit"
"Quit"
-
-
