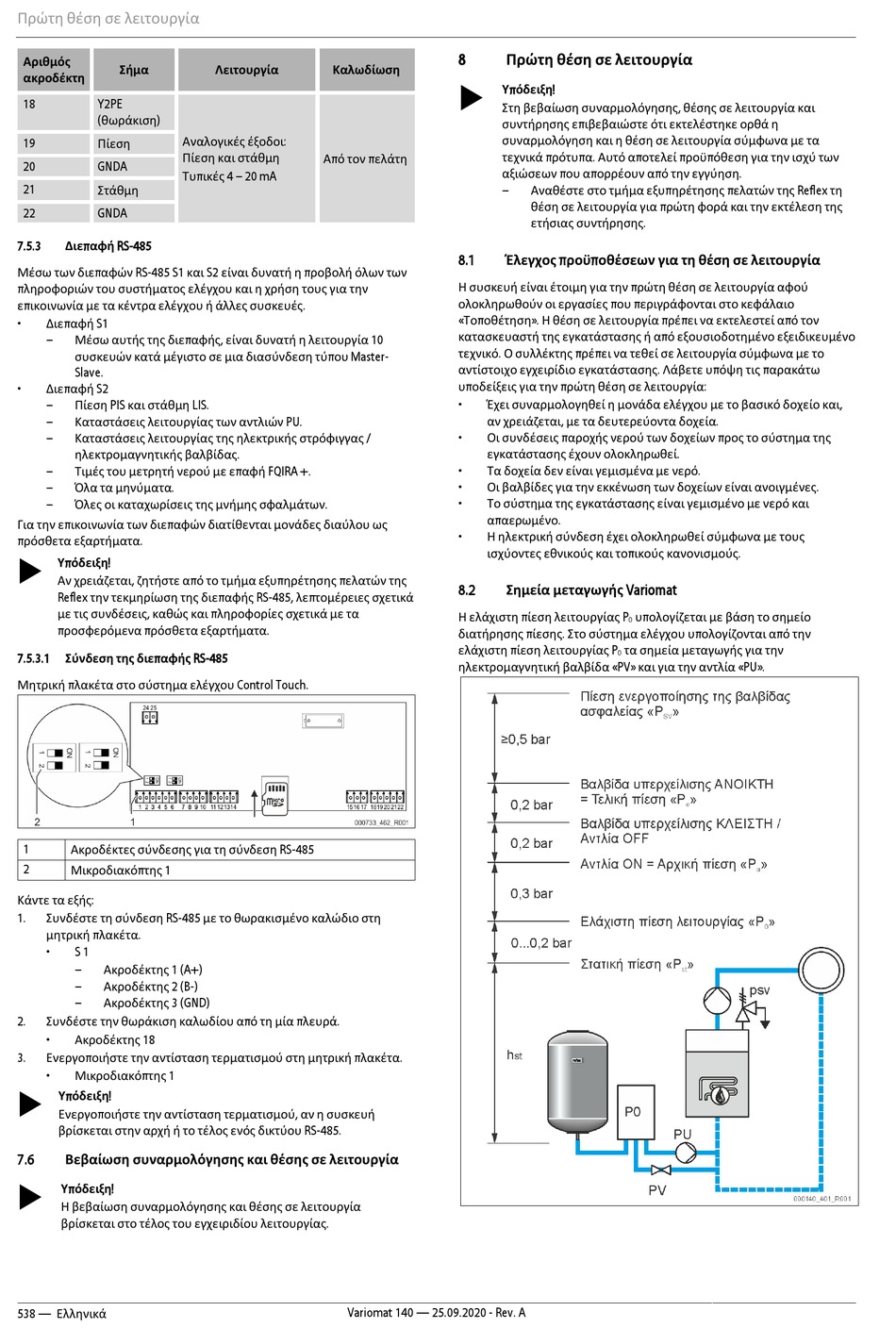

Πρώτη θέση σε λειτουργία
Αριθμός
Σήμα
ακροδέκτη
18
Y2PE
(θωράκιση)
19
Αναλογικές έξοδοι:
Πίεση
Πίεση και στάθμη
20
GNDA
Τυπικές 4 – 20 mA
21
Στάθμη
22
GNDA
7.5.3
Διεπαφή RS-485
Μέσω των διεπαφών RS-485 S1 και S2 είναι δυνατή η προβολή όλων των
πληροφοριών του συστήματος ελέγχου και η χρήση τους για την
επικοινωνία με τα κέντρα ελέγχου ή άλλες συσκευές.
•
Διεπαφή S1
–
Μέσω αυτής της διεπαφής, είναι δυνατή η λειτουργία 10
συσκευών κατά μέγιστο σε μια διασύνδεση τύπου Master-
Slave.
•
Διεπαφή S2
–
Πίεση PIS και στάθμη LIS.
–
Καταστάσεις λειτουργίας των αντλιών PU.
–
Καταστάσεις λειτουργίας της ηλεκτρικής στρόφιγγας /
ηλεκτρομαγνητικής βαλβίδας.
–
Τιμές του μετρητή νερού με επαφή FQIRA +.
–
Όλα τα μηνύματα.
–
Όλες οι καταχωρίσεις της μνήμης σφαλμάτων.
Για την επικοινωνία των διεπαφών διατίθενται μονάδες διαύλου ως
πρόσθετα εξαρτήματα.
Υπόδειξη!
Αν χρειάζεται, ζητήστε από το τμήμα εξυπηρέτησης πελατών της
Reflex την τεκμηρίωση της διεπαφής RS-485, λεπτομέρειες σχετικά
με τις συνδέσεις, καθώς και πληροφορίες σχετικά με τα
προσφερόμενα πρόσθετα εξαρτήματα.
7.5.3.1
Σύνδεση της διεπαφής RS-485
Μητρική πλακέτα στο σύστημα ελέγχου Control Touch.
1
Ακροδέκτες σύνδεσης για τη σύνδεση RS-485
2
Μικροδιακόπτης 1
Κάντε τα εξής:
1.
Συνδέστε τη σύνδεση RS-485 με το θωρακισμένο καλώδιο στη
μητρική πλακέτα.
•
S 1
–
Ακροδέκτης 1 (A+)
–
Ακροδέκτης 2 (B-)
–
Ακροδέκτης 3 (GND)
2.
Συνδέστε την θωράκιση καλωδίου από τη μία πλευρά.
•
Ακροδέκτης 18
3.
Ενεργοποιήστε την αντίσταση τερματισμού στη μητρική πλακέτα.
•
Μικροδιακόπτης 1
Υπόδειξη!
Ενεργοποιήστε την αντίσταση τερματισμού, αν η συσκευή
βρίσκεται στην αρχή ή το τέλος ενός δικτύου RS-485.
7.6
Βεβαίωση συναρμολόγησης και θέσης σε λειτουργία
Υπόδειξη!
Η βεβαίωση συναρμολόγησης και θέσης σε λειτουργία
βρίσκεται στο τέλος του εγχειριδίου λειτουργίας.
538 — Ελληνικά
Λειτουργία
Καλωδίωση
Από τον πελάτη
Variomat 140 — 25.09.2020 - Rev. A
8
Πρώτη θέση σε λειτουργία
Υπόδειξη!
Στη βεβαίωση συναρμολόγησης, θέσης σε λειτουργία και
συντήρησης επιβεβαιώστε ότι εκτελέστηκε ορθά η
συναρμολόγηση και η θέση σε λειτουργία σύμφωνα με τα
τεχνικά πρότυπα. Αυτό αποτελεί προϋπόθεση για την ισχύ των
αξιώσεων που απορρέουν από την εγγύηση.
–
Αναθέστε στο τμήμα εξυπηρέτησης πελατών της Reflex τη
θέση σε λειτουργία για πρώτη φορά και την εκτέλεση της
ετήσιας συντήρησης.
8.1
Έλεγχος προϋποθέσεων για τη θέση σε λειτουργία
Η συσκευή είναι έτοιμη για την πρώτη θέση σε λειτουργία αφού
ολοκληρωθούν οι εργασίες που περιγράφονται στο κεφάλαιο
«Τοποθέτηση». Η θέση σε λειτουργία πρέπει να εκτελεστεί από τον
κατασκευαστή της εγκατάστασης ή από εξουσιοδοτημένο εξειδικευμένο
τεχνικό. Ο συλλέκτης πρέπει να τεθεί σε λειτουργία σύμφωνα με το
αντίστοιχο εγχειρίδιο εγκατάστασης. Λάβετε υπόψη τις παρακάτω
υποδείξεις για την πρώτη θέση σε λειτουργία:
•
Έχει συναρμολογηθεί η μονάδα ελέγχου με το βασικό δοχείο και,
αν χρειάζεται, με τα δευτερεύοντα δοχεία.
•
Οι συνδέσεις παροχής νερού των δοχείων προς το σύστημα της
εγκατάστασης έχουν ολοκληρωθεί.
•
Τα δοχεία δεν είναι γεμισμένα με νερό.
•
Οι βαλβίδες για την εκκένωση των δοχείων είναι ανοιγμένες.
•
Το σύστημα της εγκατάστασης είναι γεμισμένο με νερό και
απαερωμένο.
•
Η ηλεκτρική σύνδεση έχει ολοκληρωθεί σύμφωνα με τους
ισχύοντες εθνικούς και τοπικούς κανονισμούς.
8.2
Σημεία μεταγωγής Variomat
Η ελάχιστη πίεση λειτουργίας P
0
διατήρησης πίεσης. Στο σύστημα ελέγχου υπολογίζονται από την
ελάχιστη πίεση λειτουργίας P
τα σημεία μεταγωγής για την
0
ηλεκτρομαγνητική βαλβίδα «PV» και για την αντλία «PU».
υπολογίζεται με βάση το σημείο
