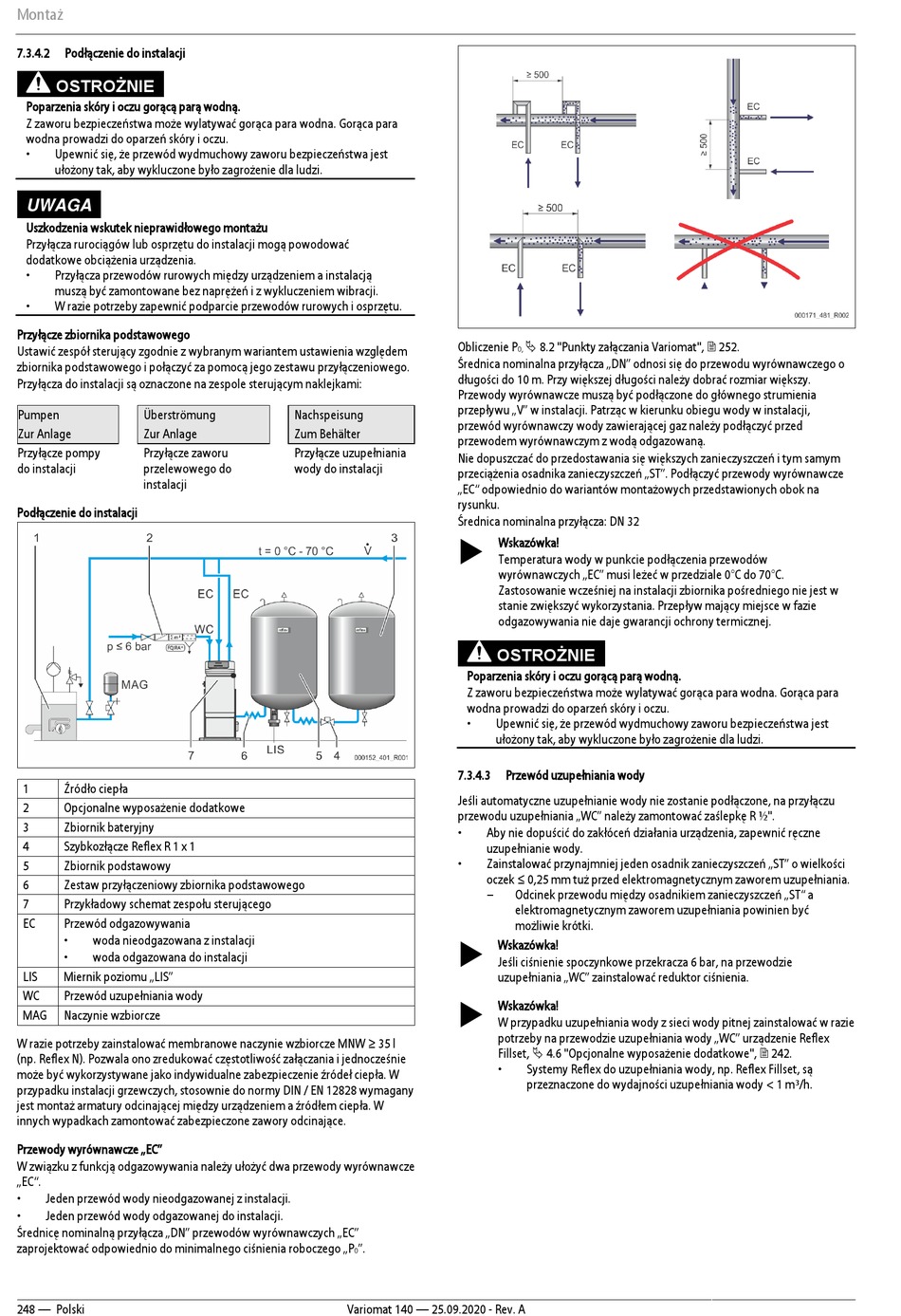

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 248

Montaż
7.3.4.2 Podłączenie do instalacji
OSTROŻNIE
Poparzenia skóry i oczu gorącą parą wodną.
Z zaworu bezpieczeństwa może wylatywać gorąca para wodna. Gorąca para
wodna prowadzi do oparzeń skóry i oczu.
• Upewnić się, że przewód wydmuchowy zaworu bezpieczeństwa jest
ułożony tak, aby wykluczone było zagrożenie dla ludzi.
UWAGA
Uszkodzenia wskutek nieprawidłowego montażu
Przyłącza rurociągów lub osprzętu do instalacji mogą powodować
dodatkowe obciążenia urządzenia.
• Przyłącza przewodów rurowych między urządzeniem a instalacją
muszą być zamontowane bez naprężeń i z wykluczeniem wibracji.
• W razie potrzeby zapewnić podparcie przewodów rurowych i osprzętu.
Przyłącze zbiornika podstawowego
Ustawić zespół sterujący zgodnie z wybranym wariantem ustawienia względem
zbiornika podstawowego i połączyć za pomocą jego zestawu przyłączeniowego.
Przyłącza do instalacji są oznaczone na zespole sterującym naklejkami:
Pumpen Überströmung
Zur Anlage Zur Anlage
Przyłącze pompy Przyłącze zaworu
do instalacji przelewowego do
instalacji
Podłączenie do instalacji
1 Źródło ciepła
2 Opcjonalne wyposażenie dodatkowe
3 Zbiornik bateryjny
4 Szybkozłącze Reflex R 1 x 1
5 Zbiornik podstawowy
6 Zestaw przyłączeniowy zbiornika podstawowego
7 Przykładowy schemat zespołu sterującego
EC Przewód odgazowywania
• woda nieodgazowana z instalacji
• woda odgazowana do instalacji
LIS Miernik poziomu „LIS"
WC Przewód uzupełniania wody
MAG Naczynie wzbiorcze
W razie potrzeby zainstalować membranowe naczynie wzbiorcze MNW ≥ 35 l
(np. Reflex N). Pozwala ono zredukować częstotliwość załączania i jednocześnie
może być wykorzystywane jako indywidualne zabezpieczenie źródeł ciepła. W
przypadku instalacji grzewczych, stosownie do normy DIN / EN 12828 wymagany
jest montaż armatury odcinającej między urządzeniem a źródłem ciepła. W
innych wypadkach zamontować zabezpieczone zawory odcinające.
Przewody wyrównawcze „EC"
W związku z funkcją odgazowywania należy ułożyć dwa przewody wyrównawcze
„EC".
• Jeden przewód wody nieodgazowanej z instalacji.
• Jeden przewód wody odgazowanej do instalacji.
Średnicę nominalną przyłącza „DN" przewodów wyrównawczych „EC"
zaprojektować odpowiednio do minimalnego ciśnienia roboczego „P
248 — Polski
Obliczenie P
Średnica nominalna przyłącza „DN" odnosi się do przewodu wyrównawczego o
długości do 10 m. Przy większej długości należy dobrać rozmiar większy.
Przewody wyrównawcze muszą być podłączone do głównego strumienia
przepływu „V" w instalacji. Patrząc w kierunku obiegu wody w instalacji,
Nachspeisung
przewód wyrównawczy wody zawierającej gaz należy podłączyć przed
Zum Behälter
przewodem wyrównawczym z wodą odgazowaną.
Przyłącze uzupełniania
Nie dopuszczać do przedostawania się większych zanieczyszczeń i tym samym
wody do instalacji
przeciążenia osadnika zanieczyszczeń „ST". Podłączyć przewody wyrównawcze
„EC" odpowiednio do wariantów montażowych przedstawionych obok na
rysunku.
Średnica nominalna przyłącza: DN 32

7.3.4.3
Jeśli automatyczne uzupełnianie wody nie zostanie podłączone, na przyłączu
przewodu uzupełniania „WC" należy zamontować zaślepkę R ½".
•
•


".
0
Variomat 140 — 25.09.2020 - Rev. A
 8.2 "Punkty załączania Variomat",  252.
0,
Wskazówka!
Temperatura wody w punkcie podłączenia przewodów
wyrównawczych „EC" musi leżeć w przedziale 0°C do 70°C.
Zastosowanie wcześniej na instalacji zbiornika pośredniego nie jest w
stanie zwiększyć wykorzystania. Przepływ mający miejsce w fazie
odgazowywania nie daje gwarancji ochrony termicznej.
OSTROŻNIE
Poparzenia skóry i oczu gorącą parą wodną.
Z zaworu bezpieczeństwa może wylatywać gorąca para wodna. Gorąca para
wodna prowadzi do oparzeń skóry i oczu.
• Upewnić się, że przewód wydmuchowy zaworu bezpieczeństwa jest
ułożony tak, aby wykluczone było zagrożenie dla ludzi.
Przewód uzupełniania wody
Aby nie dopuścić do zakłóceń działania urządzenia, zapewnić ręczne
uzupełnianie wody.
Zainstalować przynajmniej jeden osadnik zanieczyszczeń „ST" o wielkości
oczek ≤ 0,25 mm tuż przed elektromagnetycznym zaworem uzupełniania.
– Odcinek przewodu między osadnikiem zanieczyszczeń „ST" a
elektromagnetycznym zaworem uzupełniania powinien być
możliwie krótki.
Wskazówka!
Jeśli ciśnienie spoczynkowe przekracza 6 bar, na przewodzie
uzupełniania „WC" zainstalować reduktor ciśnienia.
Wskazówka!
W przypadku uzupełniania wody z sieci wody pitnej zainstalować w razie
potrzeby na przewodzie uzupełniania wody „WC" urządzenie Reflex
Fillset,  4.6 "Opcjonalne wyposażenie dodatkowe",  242.
• Systemy Reflex do uzupełniania wody, np. Reflex Fillset, są
przeznaczone do wydajności uzupełniania wody < 1 m³/h.
