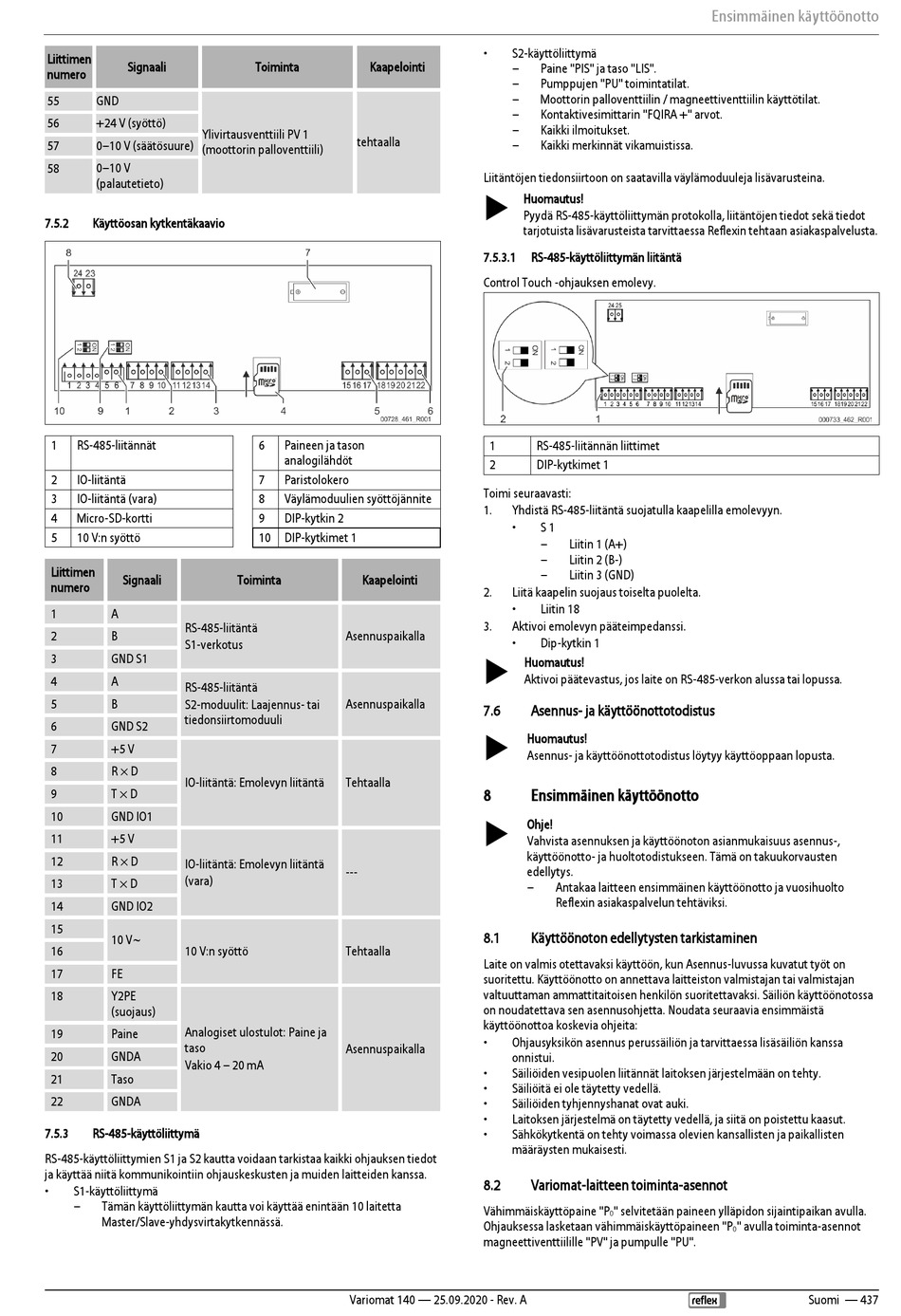

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 437

Liittimen
Signaali
numero
55 GND
56 +24 V (syöttö)
Ylivirtausventtiili PV 1
57 0–10 V (säätösuure)
(moottorin palloventtiili)
58 0–10 V
(palautetieto)
7.5.2 Käyttöosan kytkentäkaavio
1 RS-485-liitännät
2 IO-liitäntä
3 IO-liitäntä (vara)
4 Micro-SD-kortti
5 10 V:n syöttö
Liittimen
Signaali
numero
1 A
RS-485-liitäntä
2 B
S1-verkotus
3 GND S1
4 A
RS-485-liitäntä
5 B
S2-moduulit: Laajennus- tai
tiedonsiirtomoduuli
6 GND S2
7 +5 V
8 R × D
IO-liitäntä: Emolevyn liitäntä
9 T × D
10 GND IO1
11 +5 V
12 R × D
IO-liitäntä: Emolevyn liitäntä
(vara)
13 T × D
14 GND IO2
15
10 V~
16 10 V:n syöttö
17 FE
18 Y2PE
(suojaus)
Analogiset ulostulot: Paine ja
19 Paine
taso
20 GNDA
Vakio 4 – 20 mA
21 Taso
22 GNDA
7.5.3 RS-485-käyttöliittymä
RS-485-käyttöliittymien S1 ja S2 kautta voidaan tarkistaa kaikki ohjauksen tiedot
ja käyttää niitä kommunikointiin ohjauskeskusten ja muiden laitteiden kanssa.
• S1-käyttöliittymä
– Tämän käyttöliittymän kautta voi käyttää enintään 10 laitetta
Master/Slave-yhdysvirtakytkennässä.
Toiminta Kaapelointi
tehtaalla
6 Paineen ja tason
analogilähdöt
7 Paristolokero
8 Väylämoduulien syöttöjännite
9 DIP-kytkin 2
10 DIP-kytkimet 1
Toiminta Kaapelointi
Asennuspaikalla
Asennuspaikalla
Tehtaalla
---
Tehtaalla
Asennuspaikalla
Variomat 140 — 25.09.2020 - Rev. A
• S2-käyttöliittymä
– Paine "PIS" ja taso "LIS".
– Pumppujen "PU" toimintatilat.
– Moottorin palloventtiilin / magneettiventtiilin käyttötilat.
– Kontaktivesimittarin "FQIRA +" arvot.
– Kaikki ilmoitukset.
– Kaikki merkinnät vikamuistissa.
Liitäntöjen tiedonsiirtoon on saatavilla väylämoduuleja lisävarusteina.
 Huomautus!
Pyydä RS-485-käyttöliittymän protokolla, liitäntöjen tiedot sekä tiedot
tarjotuista lisävarusteista tarvittaessa Reflexin tehtaan asiakaspalvelusta.
7.5.3.1 RS-485-käyttöliittymän liitäntä
Control Touch -ohjauksen emolevy.
1 RS-485-liitännän liittimet
2 DIP-kytkimet 1
Toimi seuraavasti:
1. Yhdistä RS-485-liitäntä suojatulla kaapelilla emolevyyn.
• S 1
– Liitin 1 (A+)
– Liitin 2 (B-)
– Liitin 3 (GND)
2. Liitä kaapelin suojaus toiselta puolelta.
• Liitin 18
3. Aktivoi emolevyn pääteimpedanssi.
• Dip-kytkin 1
 Huomautus!
Aktivoi päätevastus, jos laite on RS-485-verkon alussa tai lopussa.
7.6 Asennus- ja käyttöönottotodistus
 Huomautus!
Asennus- ja käyttöönottotodistus löytyy käyttöoppaan lopusta.
8 Ensimmäinen käyttöönotto
 Ohje!
Vahvista asennuksen ja käyttöönoton asianmukaisuus asennus-,
käyttöönotto- ja huoltotodistukseen. Tämä on takuukorvausten
edellytys.
– Antakaa laitteen ensimmäinen käyttöönotto ja vuosihuolto
Reflexin asiakaspalvelun tehtäviksi.
8.1 Käyttöönoton edellytysten tarkistaminen
Laite on valmis otettavaksi käyttöön, kun Asennus-luvussa kuvatut työt on
suoritettu. Käyttöönotto on annettava laitteiston valmistajan tai valmistajan
valtuuttaman ammattitaitoisen henkilön suoritettavaksi. Säiliön käyttöönotossa
on noudatettava sen asennusohjetta. Noudata seuraavia ensimmäistä
käyttöönottoa koskevia ohjeita:
• Ohjausyksikön asennus perussäiliön ja tarvittaessa lisäsäiliön kanssa
onnistui.
• Säiliöiden vesipuolen liitännät laitoksen järjestelmään on tehty.
• Säiliöitä ei ole täytetty vedellä.
• Säiliöiden tyhjennyshanat ovat auki.
• Laitoksen järjestelmä on täytetty vedellä, ja siitä on poistettu kaasut.
• Sähkökytkentä on tehty voimassa olevien kansallisten ja paikallisten
määräysten mukaisesti.
8.2 Variomat-laitteen toiminta-asennot
Vähimmäiskäyttöpaine "P " selvitetään paineen ylläpidon sijaintipaikan avulla.
0
Ohjauksessa lasketaan vähimmäiskäyttöpaineen "P
magneettiventtiilille "PV" ja pumpulle "PU".
Ensimmäinen käyttöönotto
" avulla toiminta-asennot
0
Suomi — 437
