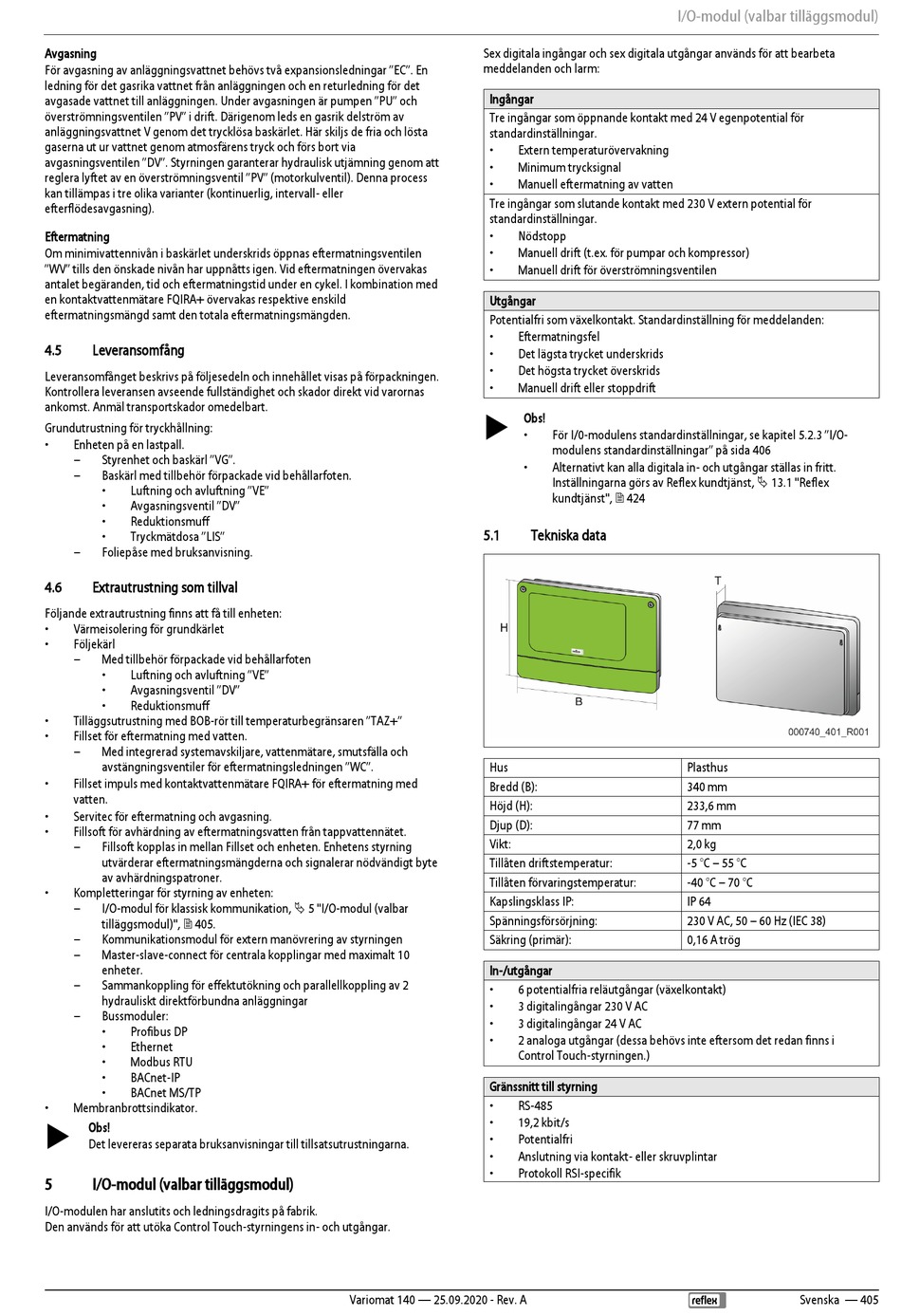

Avgasning
För avgasning av anläggningsvattnet behövs två expansionsledningar "EC". En
ledning för det gasrika vattnet från anläggningen och en returledning för det
avgasade vattnet till anläggningen. Under avgasningen är pumpen "PU" och
överströmningsventilen "PV" i drift. Därigenom leds en gasrik delström av
anläggningsvattnet V genom det trycklösa baskärlet. Här skiljs de fria och lösta
gaserna ut ur vattnet genom atmosfärens tryck och förs bort via
avgasningsventilen "DV". Styrningen garanterar hydraulisk utjämning genom att
reglera lyftet av en överströmningsventil "PV" (motorkulventil). Denna process
kan tillämpas i tre olika varianter (kontinuerlig, intervall- eller
efterflödesavgasning).
Eftermatning
Om minimivattennivån i baskärlet underskrids öppnas eftermatningsventilen
"WV" tills den önskade nivån har uppnåtts igen. Vid eftermatningen övervakas
antalet begäranden, tid och eftermatningstid under en cykel. I kombination med
en kontaktvattenmätare FQIRA+ övervakas respektive enskild
eftermatningsmängd samt den totala eftermatningsmängden.
4.5
Leveransomfång
Leveransomfånget beskrivs på följesedeln och innehållet visas på förpackningen.
Kontrollera leveransen avseende fullständighet och skador direkt vid varornas
ankomst. Anmäl transportskador omedelbart.
Grundutrustning för tryckhållning:
•
Enheten på en lastpall.
–
Styrenhet och baskärl "VG".
–
Baskärl med tillbehör förpackade vid behållarfoten.
•
Luftning och avluftning "VE"
•
Avgasningsventil "DV"
•
Reduktionsmuff
•
Tryckmätdosa "LIS"
–
Foliepåse med bruksanvisning.
4.6
Extrautrustning som tillval
Följande extrautrustning finns att få till enheten:
•
Värmeisolering för grundkärlet
•
Följekärl
–
Med tillbehör förpackade vid behållarfoten
•
Luftning och avluftning "VE"
•
Avgasningsventil "DV"
•
Reduktionsmuff
•
Tilläggsutrustning med BOB-rör till temperaturbegränsaren "TAZ+"
•
Fillset för eftermatning med vatten.
–
Med integrerad systemavskiljare, vattenmätare, smutsfälla och
avstängningsventiler för eftermatningsledningen "WC".
•
Fillset impuls med kontaktvattenmätare FQIRA+ för eftermatning med
vatten.
•
Servitec för eftermatning och avgasning.
•
Fillsoft för avhärdning av eftermatningsvatten från tappvattennätet.
–
Fillsoft kopplas in mellan Fillset och enheten. Enhetens styrning
utvärderar eftermatningsmängderna och signalerar nödvändigt byte
av avhärdningspatroner.
•
Kompletteringar för styrning av enheten:
–
I/O-modul för klassisk kommunikation, 5 "I/O-modul (valbar
tilläggsmodul)", 405.
–
Kommunikationsmodul för extern manövrering av styrningen
–
Master-slave-connect för centrala kopplingar med maximalt 10
enheter.
–
Sammankoppling för effektutökning och parallellkoppling av 2
hydrauliskt direktförbundna anläggningar
–
Bussmoduler:
•
Profibus DP
•
Ethernet
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
•
Membranbrottsindikator.
Obs!
Det levereras separata bruksanvisningar till tillsatsutrustningarna.
5
I/O-modul (valbar tilläggsmodul)
I/O-modulen har anslutits och ledningsdragits på fabrik.
Den används för att utöka Control Touch-styrningens in- och utgångar.
Sex digitala ingångar och sex digitala utgångar används för att bearbeta
meddelanden och larm:
Ingångar
Tre ingångar som öppnande kontakt med 24 V egenpotential för
standardinställningar.
•
Extern temperaturövervakning
•
Minimum trycksignal
•
Manuell eftermatning av vatten
Tre ingångar som slutande kontakt med 230 V extern potential för
standardinställningar.
•
Nödstopp
•
Manuell drift (t.ex. för pumpar och kompressor)
•
Manuell drift för överströmningsventilen
Utgångar
Potentialfri som växelkontakt. Standardinställning för meddelanden:
•
Eftermatningsfel
•
Det lägsta trycket underskrids
•
Det högsta trycket överskrids
•
Manuell drift eller stoppdrift
5.1
Hus
Bredd (B):
Höjd (H):
Djup (D):
Vikt:
Tillåten driftstemperatur:
Tillåten förvaringstemperatur:
Kapslingsklass IP:
Spänningsförsörjning:
Säkring (primär):
In-/utgångar
•
6 potentialfria reläutgångar (växelkontakt)
•
3 digitalingångar 230 V AC
•
3 digitalingångar 24 V AC
•
2 analoga utgångar (dessa behövs inte eftersom det redan finns i
Control Touch-styrningen.)
Gränssnitt till styrning
•
RS-485
•
19,2 kbit/s
•
Potentialfri
•
Anslutning via kontakt- eller skruvplintar
•
Protokoll RSI-specifik
Variomat 140 — 25.09.2020 - Rev. A
I/O-modul (valbar tilläggsmodul)
Obs!
•
För I/0-modulens standardinställningar, se kapitel 5.2.3 "I/O-
modulens standardinställningar" på sida 406
•
Alternativt kan alla digitala in- och utgångar ställas in fritt.
Inställningarna görs av Reflex kundtjänst, 13.1 "Reflex
kundtjänst", 424
Tekniska data
Plasthus
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A trög
Svenska — 405
